Ba quy tắc thiết kế đứng sau 90% số file DXF bị trả lại
Lỗ quá nhỏ, chi tiết sát mép, và góc trong "sắc nhọn" — vì sao vật lý không cho phép, và cách sửa chỉ mất một dòng để báo giá không bị trả về.
Vì sao file bị trả lại
Tháng trước chúng tôi báo giá 412 file DXF. Ba mươi tám file bị trả lại kèm đánh dấu đỏ trước khi một tấm phôi nào kịp lên máy — và gần như tất cả đều vướng một trong ba lỗi giống nhau.
Đây không phải chuyện gu thẩm mỹ. Tất cả nằm ở việc một tia laser 0.2 mm thực sự làm gì với kim loại nóng chảy. Nắm chắc ba quy tắc này một lần, file của bạn sẽ đi thẳng từ hộp thư đến bàn xếp phôi — và đó là lý do báo giá 24 giờ thực sự chỉ mất 24 giờ.
Lỗ nhỏ hơn độ dày tấm

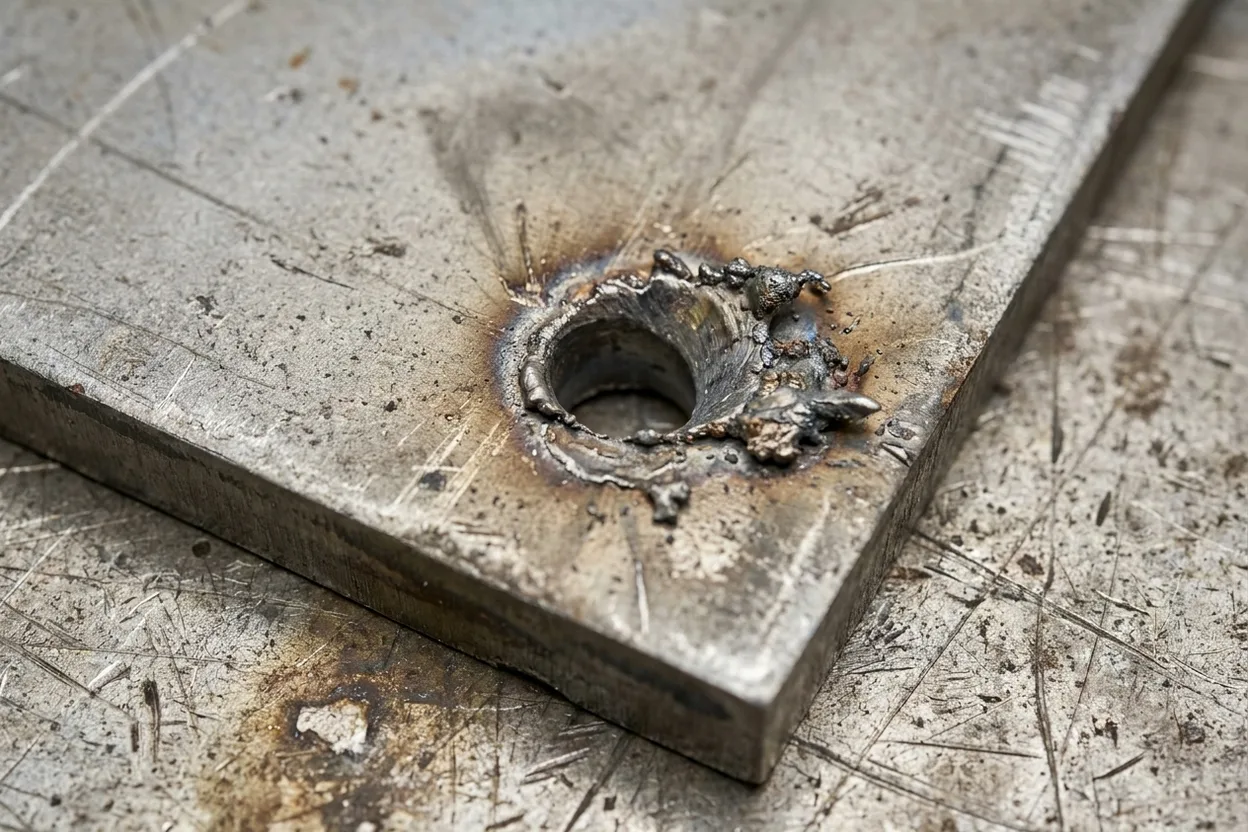

Laser không khoan mà đâm xuyên rồi lượn theo biên dạng. Để kim loại nóng chảy thoát khỏi khe cắt sạch sẽ, đường kính lỗ phải tối thiểu bằng độ dày vật liệu. Nhỏ hơn ⌀ 1 × t, tia laser sẽ nung chảy lại chính mép cắt khi lượn vòng — kết quả là lỗ bị vát côn, xỉ bám mặt dưới, và một cái lỗ mà chẳng con bu-lông nào chui vào vừa.
| ĐỘ DÀY TẤM t | TỐI THIỂU ⌀ — THÉP · O₂ | TỐI THIỂU ⌀ — INOX · N₂ |
|---|---|---|
| 1.5 mm | ⌀ 1.5 | ⌀ 1.8 |
| 3 mm | ⌀ 3.0 | ⌀ 3.6 |
| 6 mm | ⌀ 6.0 | ⌀ 7.2 |
| 10 mm | ⌀ 10.0 | — |
Với Inox dày trên 8 mm, hãy trao đổi với chúng tôi trước — loại khí cắt phụ thuộc vào yêu cầu chất lượng mép cắt.
Cần lỗ nhỏ hơn? Hãy để chúng tôi cắt dấu tâm rồi khoan lỗ ở công đoạn sau — cách này gần như lúc nào cũng rẻ hơn là cố ép tia laser làm việc trái quy luật.
Chi tiết sát mép tấm
Mỗi đường cắt đều truyền nhiệt vào chi tiết. Một lỗ nằm sát mép để lại một vách kim loại mỏng bị nung nóng từ cả hai phía cùng lúc — nó cong vênh, ố màu, hoặc thậm chí bung mất hẳn. Hai chi tiết đặt quá gần nhau cũng gặp vấn đề tương tự.
Nếu hình dạng không thể thay đổi — mép gấp, khớp bản lề — hãy báo trước cho chúng tôi. Chúng tôi có thể giảm tốc độ cắt và đâm tia theo xung, nhưng đó phải là quyết định được tính vào báo giá, không phải một bất ngờ để máy tự xử lý.
Tia laser là một dụng cụ có bề rộng thật sự. Cứ thiết kế như thể nó tồn tại, nó sẽ đối xử với bạn như thể nó quý bạn.
Góc trong bán kính bằng 0
Phần mềm CAD sẵn sàng vẽ một góc trong sắc như dao, nhưng tia laser với khe cắt 0.2 mm thì không thể cắt ra góc đó. Bị ép vào tình huống này, máy sẽ giảm tốc đến dừng hẳn, nán lại một chút, và đốt cháy một vết khía đúng ngay vị trí chi tiết tập trung ứng suất nhiều nhất.
Góc ngoài thì không tốn công gì — tia laser chỉ việc lướt qua. Chỉ có góc trong mới bắt nó phải xoay ngay tại một điểm.
Trước khi xuất file
Ba quy tắc cho hình học; năm thói quen cho chính bản thân file. Đây chính là danh sách được dán ngay phía trên máy tính xếp phôi:
- 01 Tỷ lệ 1:1, đơn vị milimét Nếu một cạnh 100 mm đo ra 3.937, đó là dấu hiệu file gốc dùng đơn vị inch. Chúng tôi bắt được phần lớn lỗi này — nhưng không phải tất cả.
- 02 Explode (chuyển) chữ và kích thước thành đường nét Font chữ không "đi theo" được file. Bất kỳ đối tượng nào còn ở dạng "sống" (chưa explode) sẽ bị bỏ qua khi xếp phôi.
- 03 Xóa các đường trùng lặp và chồng lấn Các đường chồng lên nhau sẽ bị cắt hai lần: nhiệt gấp đôi, mép cắt bị cháy.
- 04 Đóng kín mọi biên dạng Dù khe hở chỉ dưới 0.01 mm cũng đủ làm gãy đường chạy dao.
- 05 Ghi vật liệu và độ dày ngay trong tên file bracket_SS304_2.0.dxf trả lời sẵn ba câu hỏi trước khi khách kịp gửi email.
