Laser ống · Cắt xong hàn được ngay

Cắt laser ống inox, ống hộp tại Bình Dương

Laser sợi quang trục xoay cắt ống tròn, ống vuông, ống hộp chữ nhật từ Ø 15 đến Ø 114 mm, dài tới 6 m. Cắt ngàm, cắt vát, xẻ rãnh và cắt lỗ thẳng từ mô hình 3D. Không cần vạch dấu, không cần đồ gá khoan, không phải chỉnh tay cho khớp.

Gửi mô hình 3D, nhận giá Các kiểu cắt

Nhận file STEP · IGES · SAT · 3D DXF, báo giá thẳng từ mô hình 3D

Ø 15–114 Ống tròn, mm

□ ≤ 80 Ống vuông, mm

6.000 Chiều dài tối đa, mm

±0,15 mm Độ chính xác vị trí cắt

Quy cách, kích thước, độ dày thành

Mâm cặp xoay ống trong khi đầu cắt làm việc trên mọi mặt. Ống tròn, vuông hay chữ nhật từ Ø 15 đến Ø 114 mm, dài tới 6 m một cây. Bộ nạp phôi bán tự động giúp cả lô chạy liên tục.

Quy cáchKhoảng kích thướcDày tối đaỨng dụng thường gặp

Ống tròn Ø 15 – 114 mm 4 mm Khung, tay vịn, khung chống lật

Ống vuông □ 15 – 80 mm 4 mm Nội thất, khung máy

Ống chữ nhật ▭ ≤ 100 × 50 mm 4 mm Dầm, thanh khung gầm

Thép la / thép V Theo yêu cầu 4 mm Pát, tấm gia cường, mấu bắt

Máy & dung sai

Sức kẹp mâm cặp Ø 15 – 114 mm

Chiều dài ống tối đa 6.000 mm

Dung sai vị trí cắt ±0,15 mm

Đường kính lỗ nhỏ nhất 3 mm

Độ rộng rãnh cắt 0,1 – 0,3 mm

Định dạng file nhận STEP ·IGES ·SAT ·3D DXF

Gửi mô hình khối 3D, không cần trải phẳng. Xưởng tự trải và xếp phôi nên lỗ sẽ nằm đúng vị trí trên mặt cong.

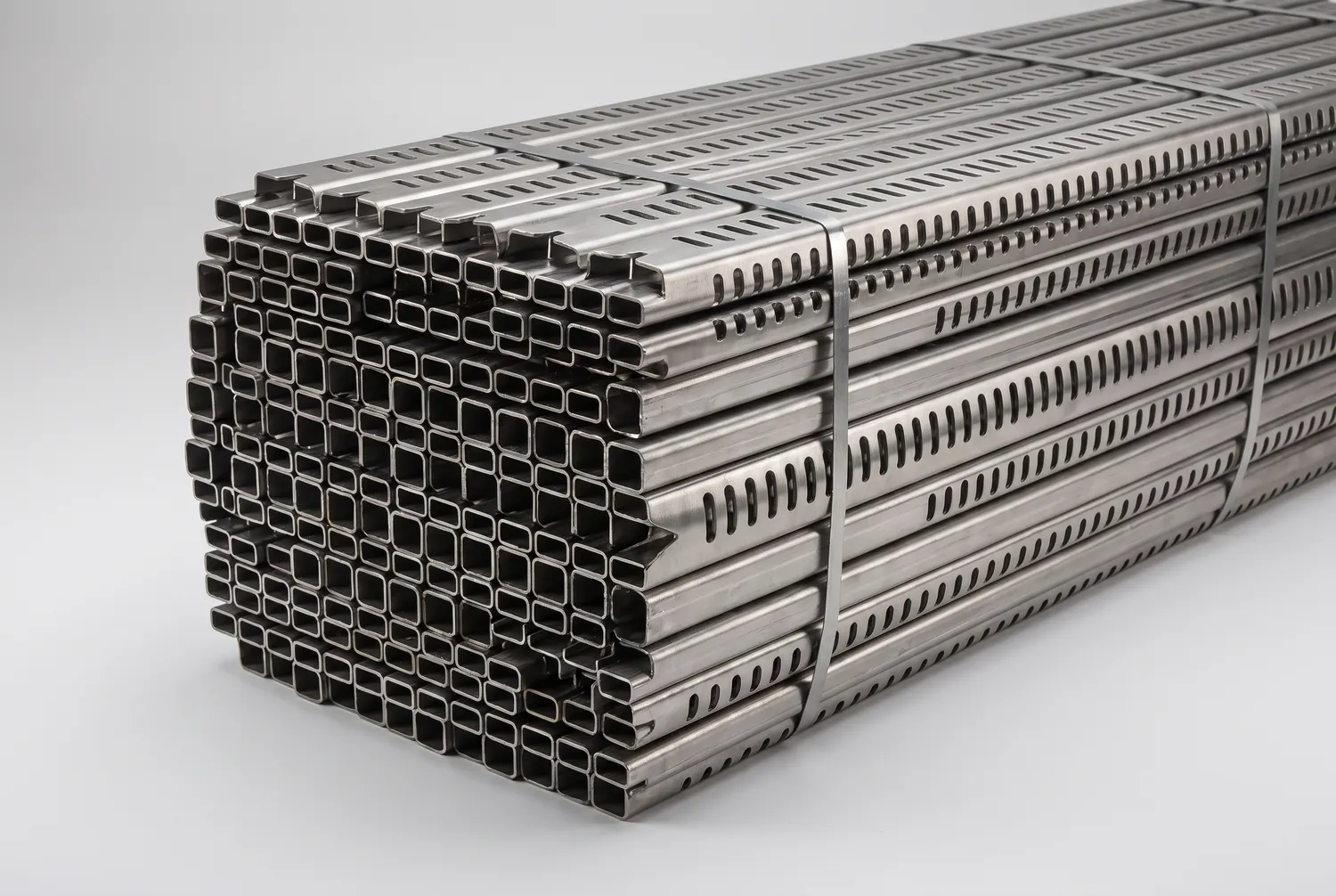

Trăm chiếc giống hệt, hay một chiếc độc bản

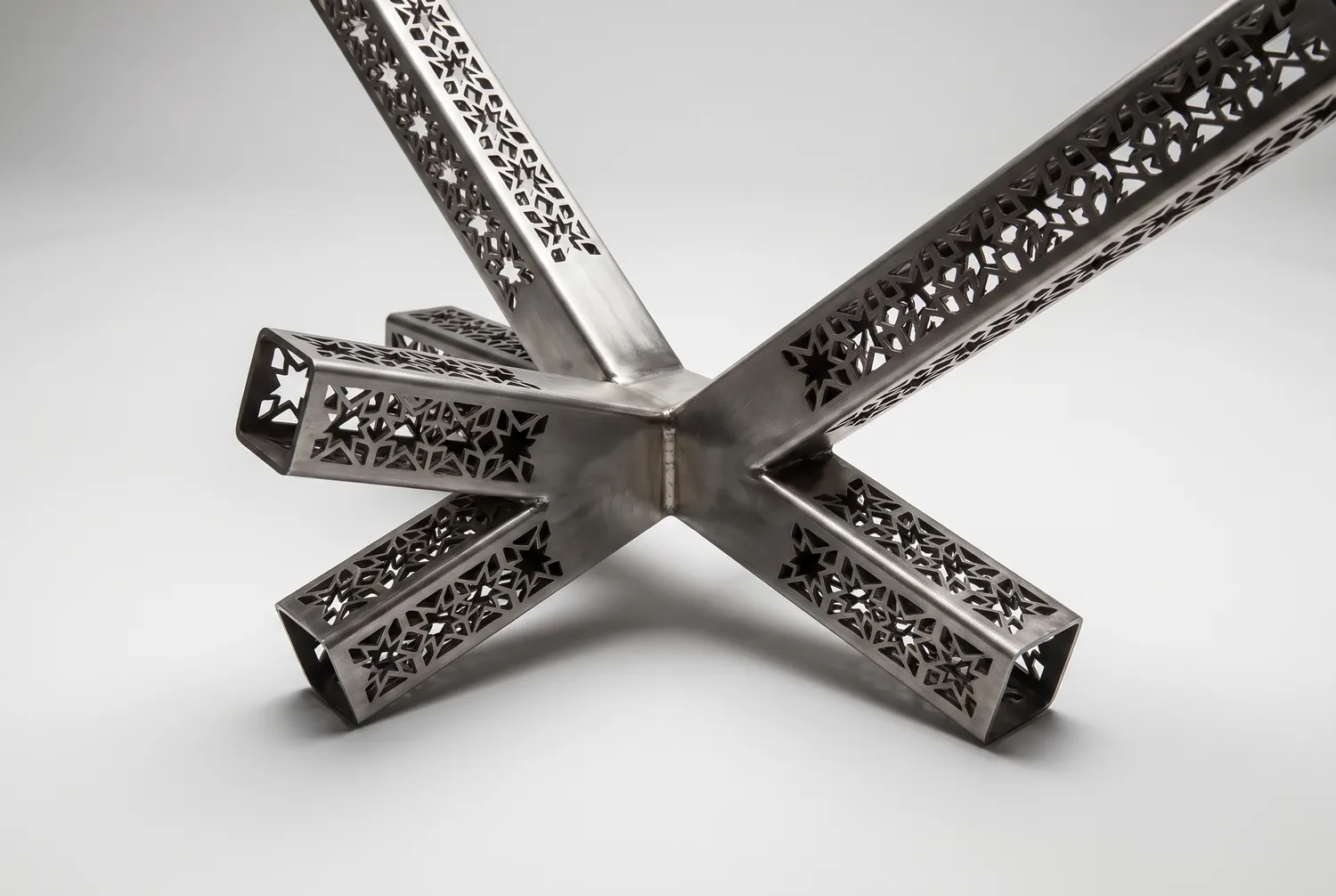

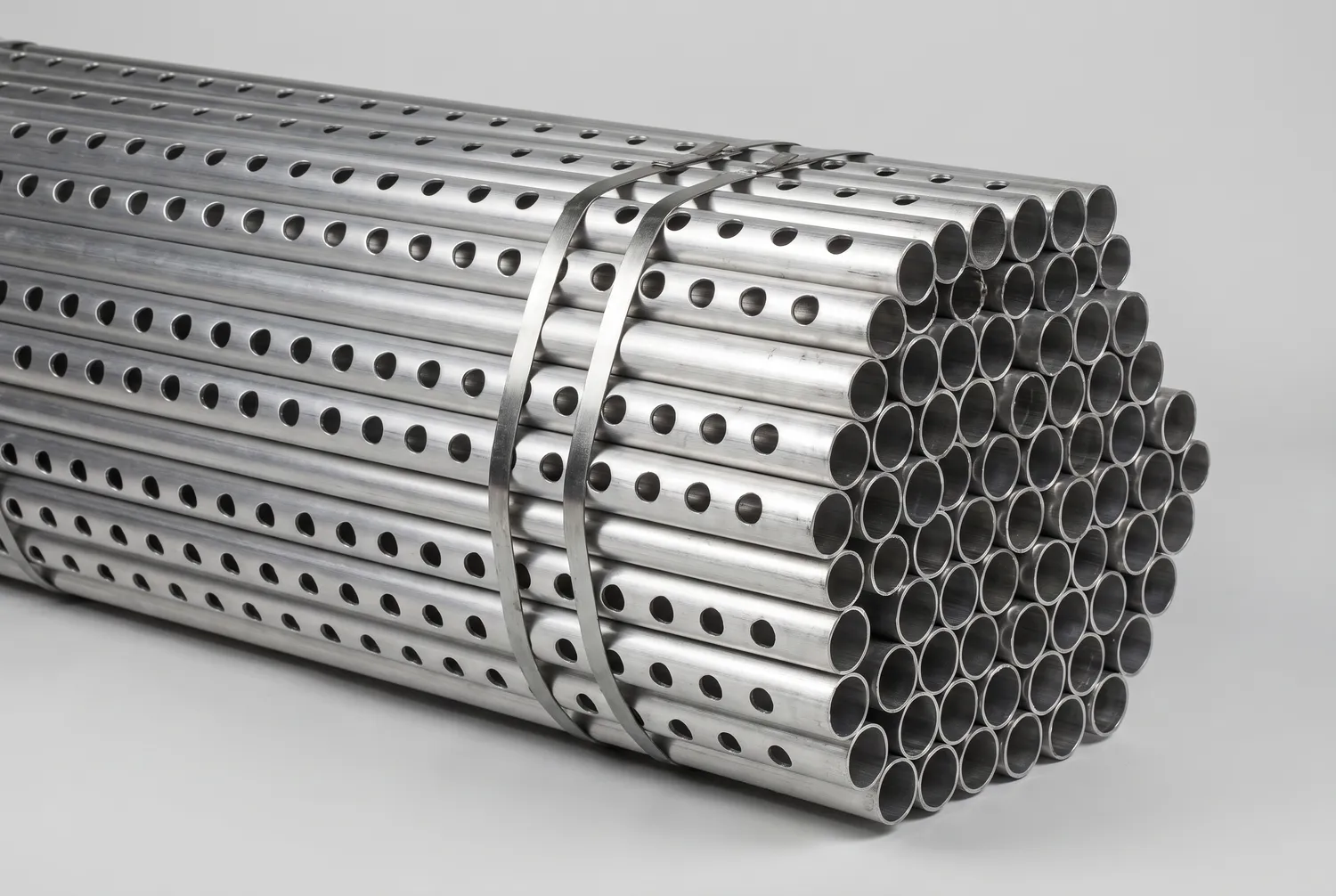

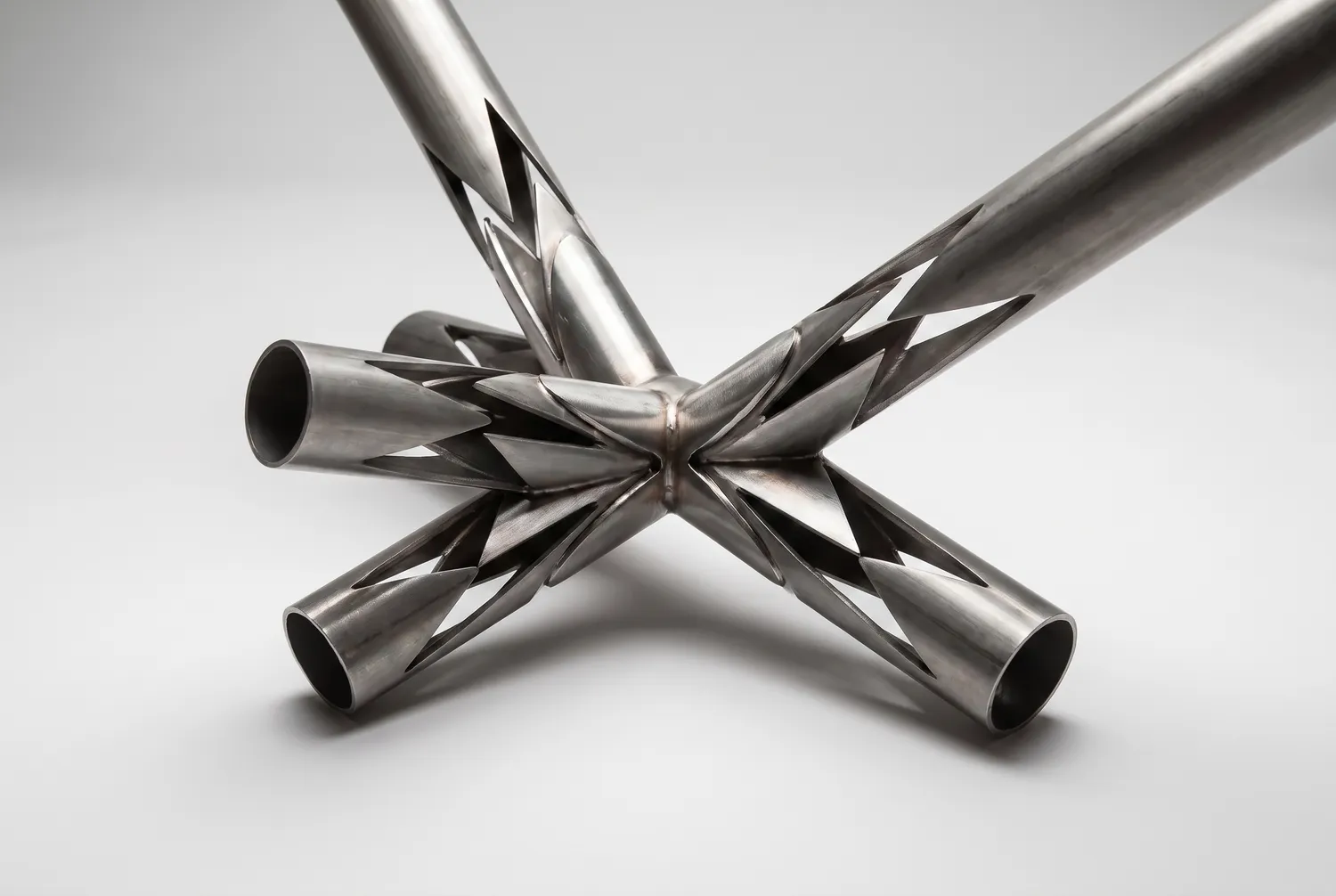

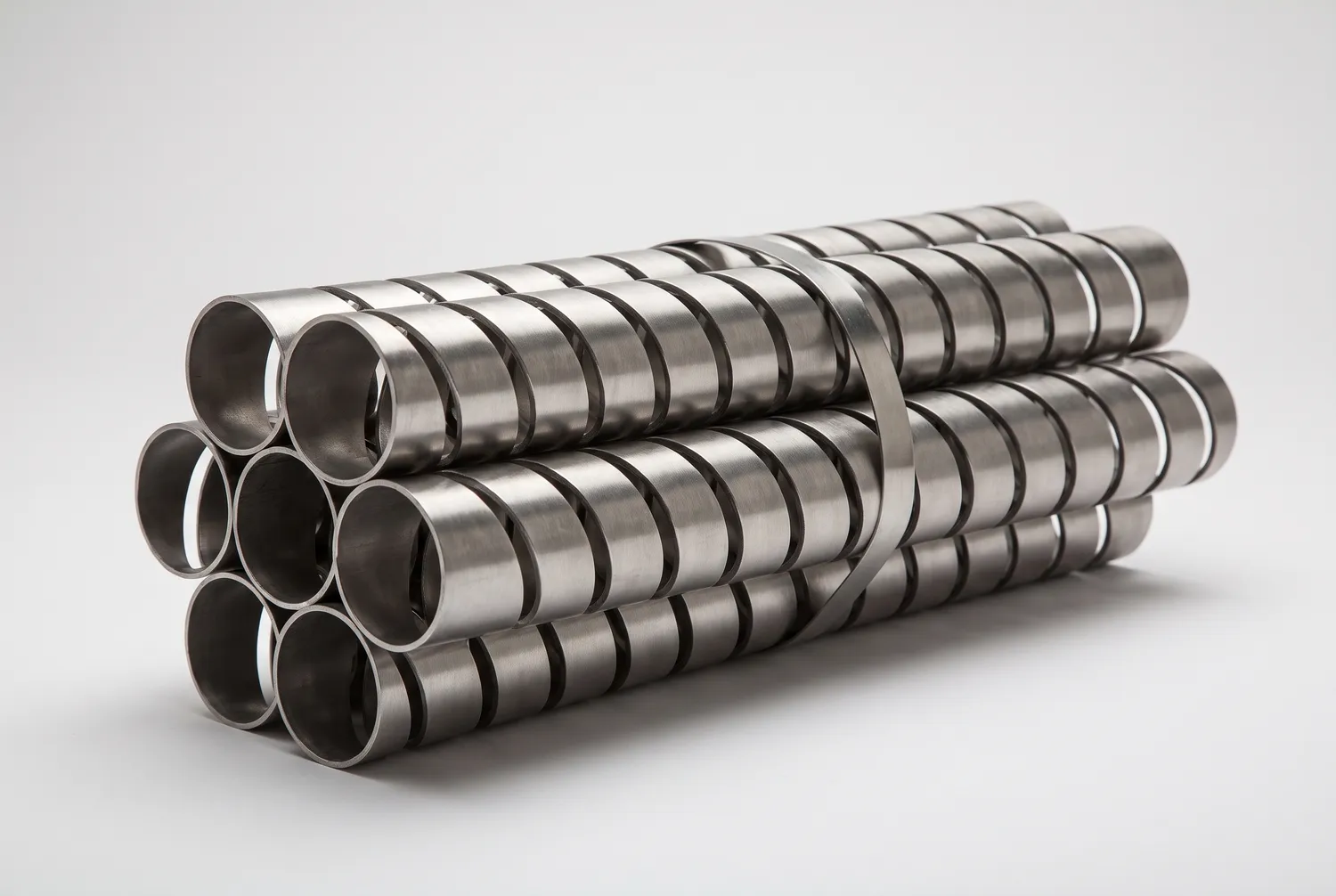

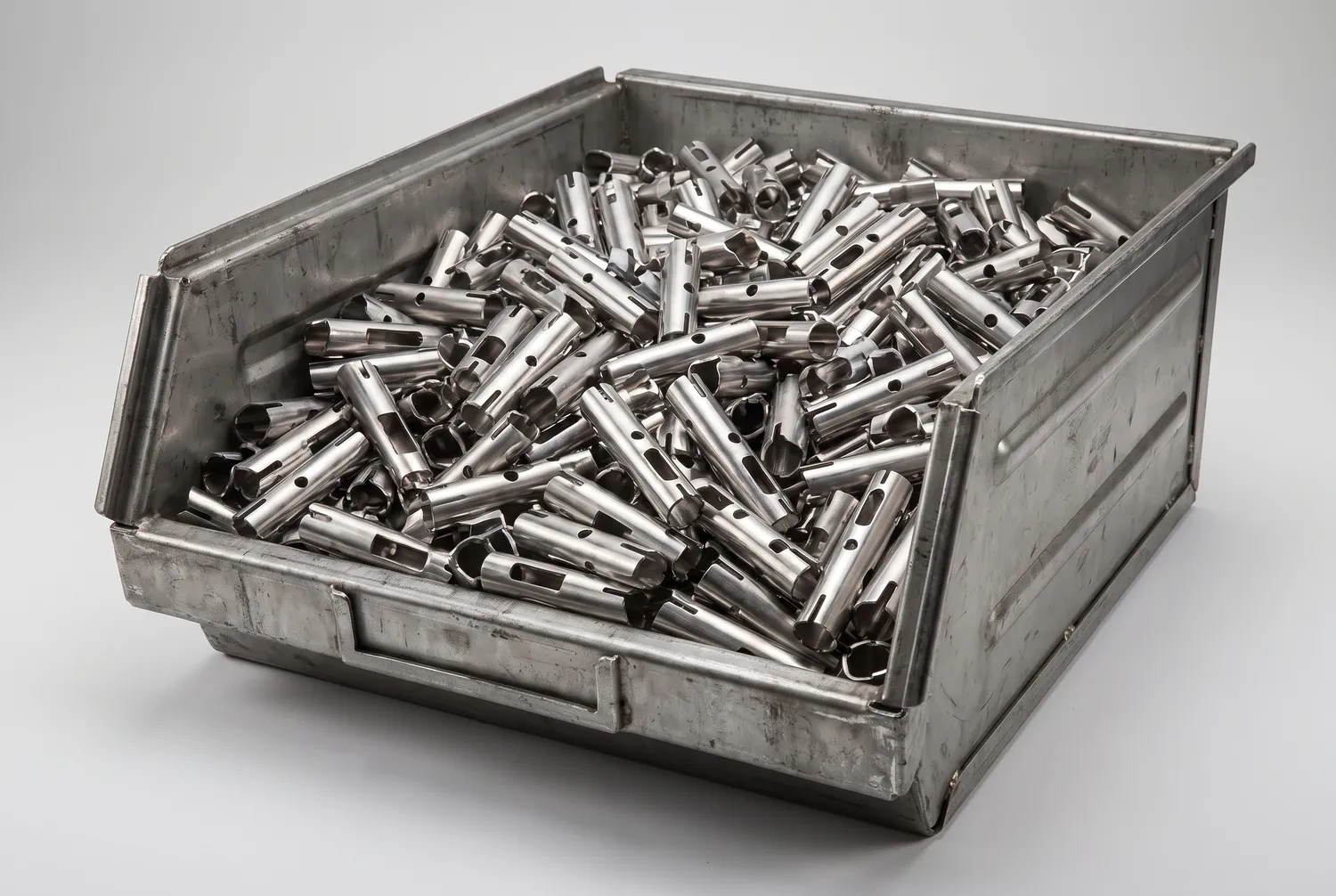

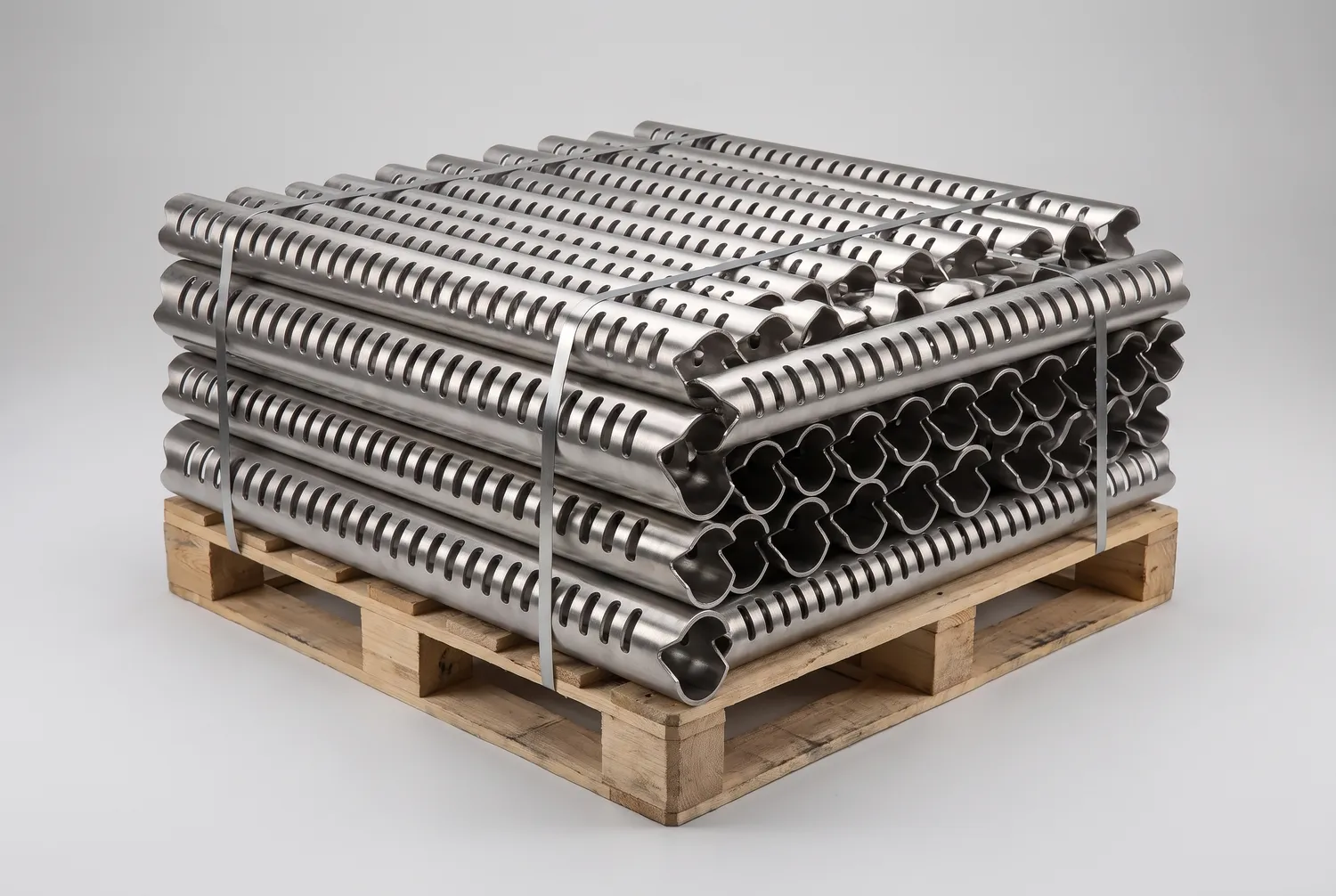

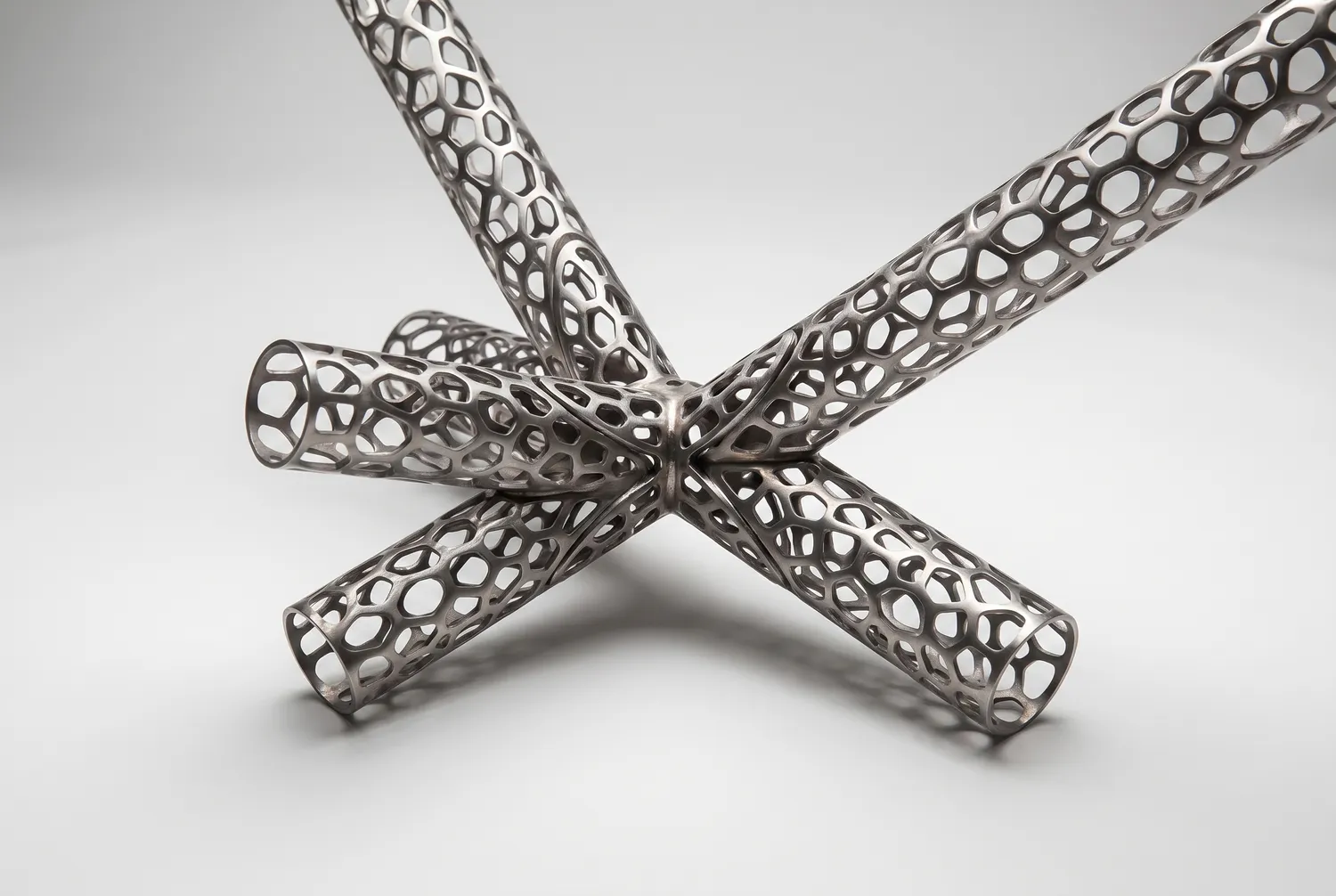

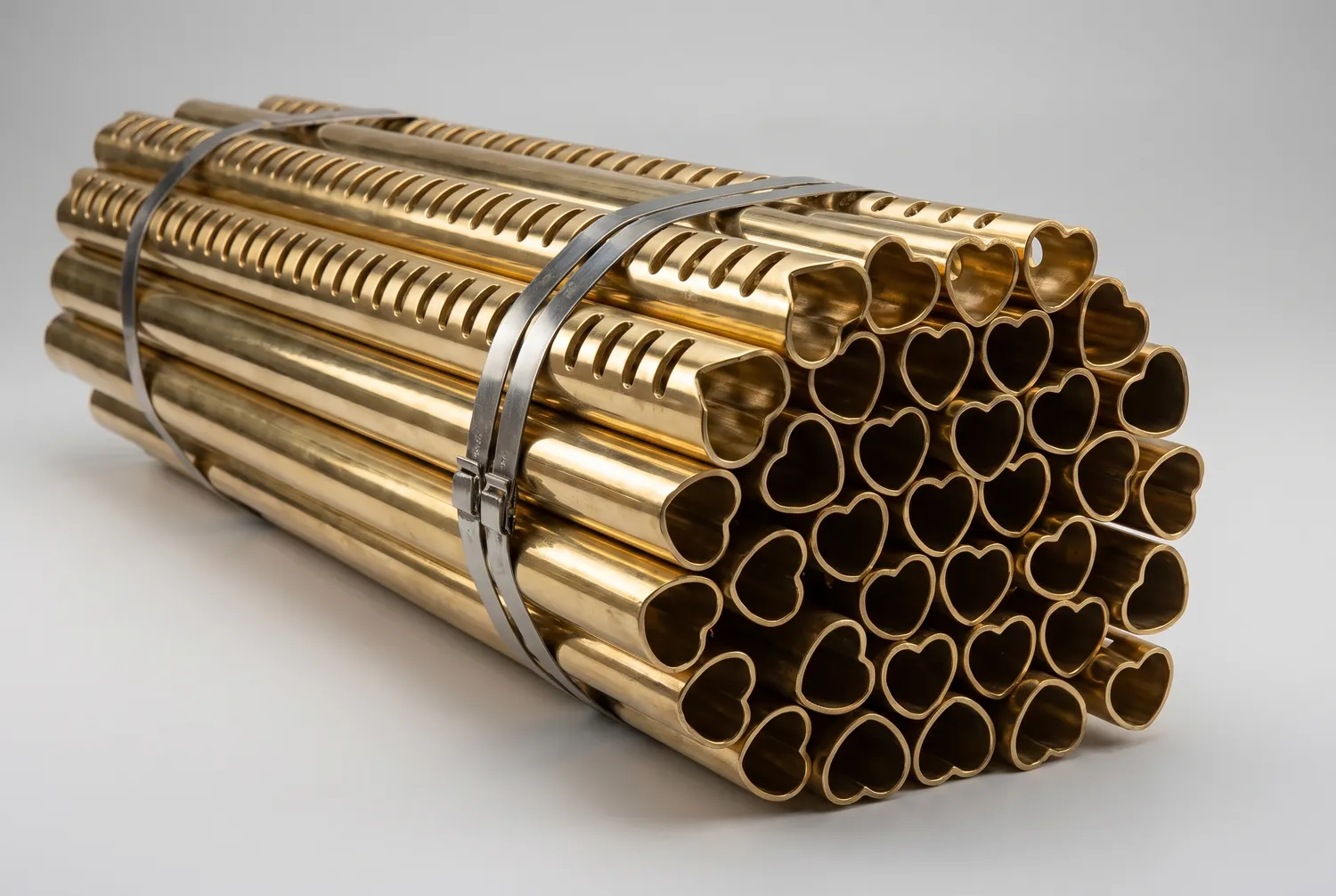

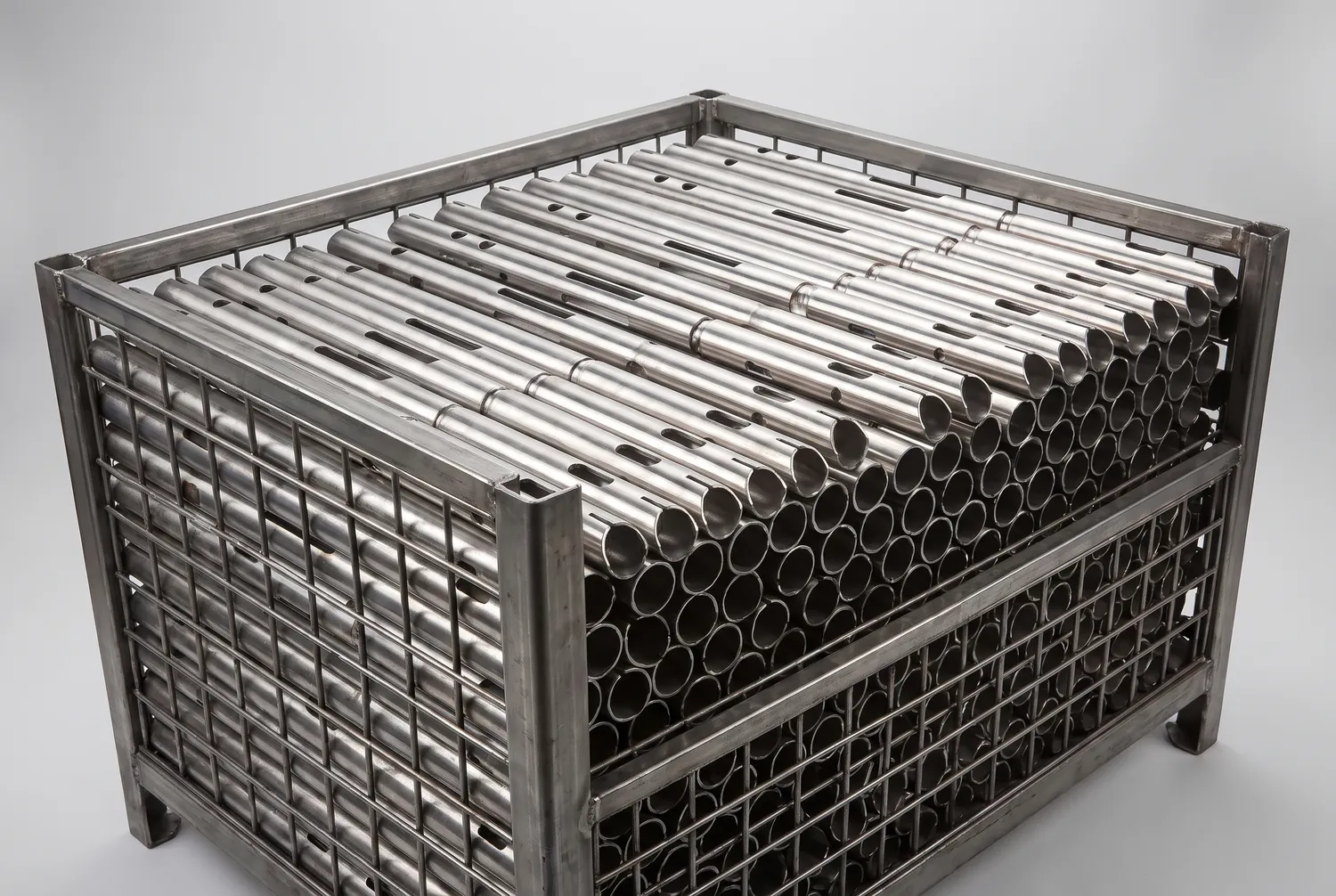

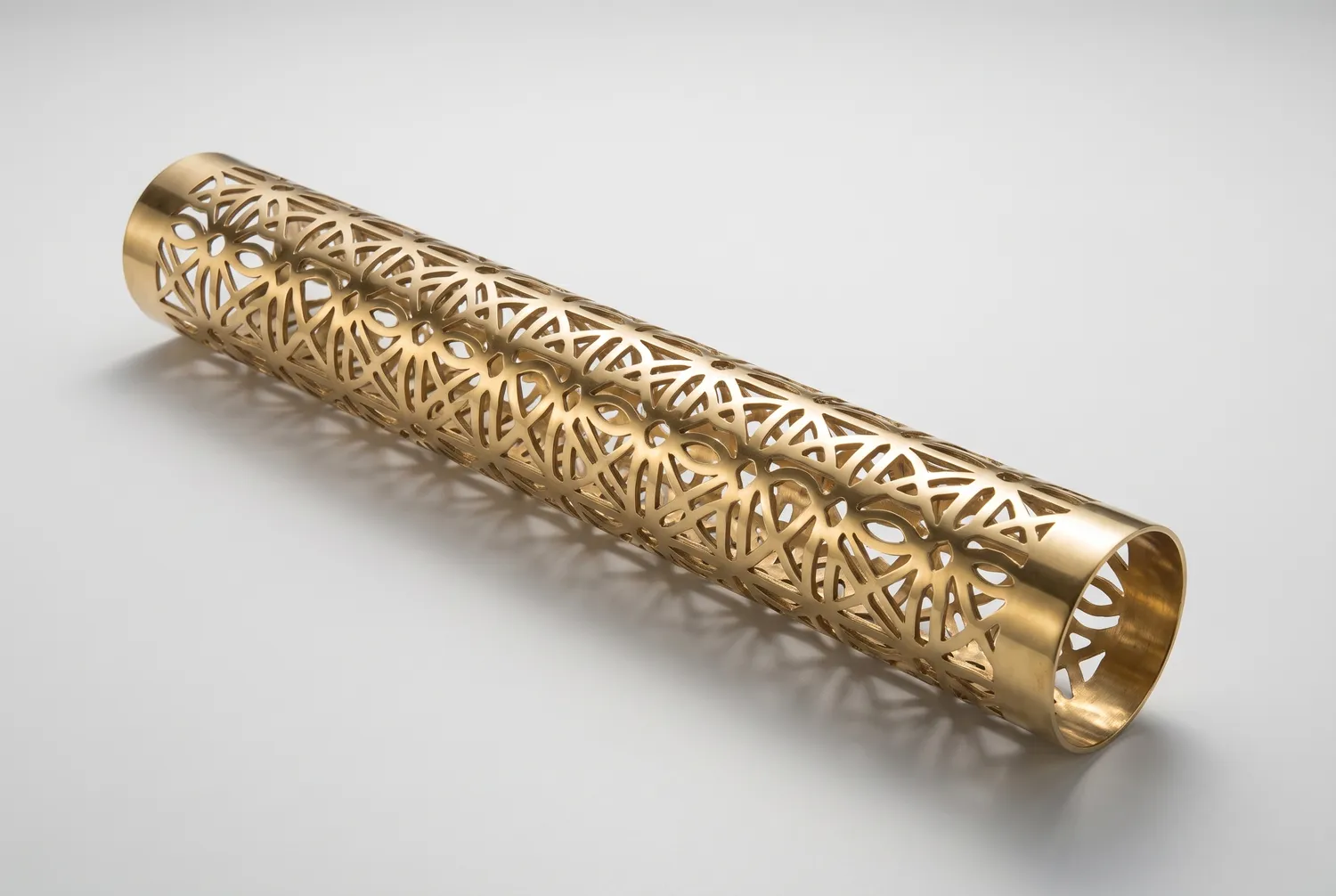

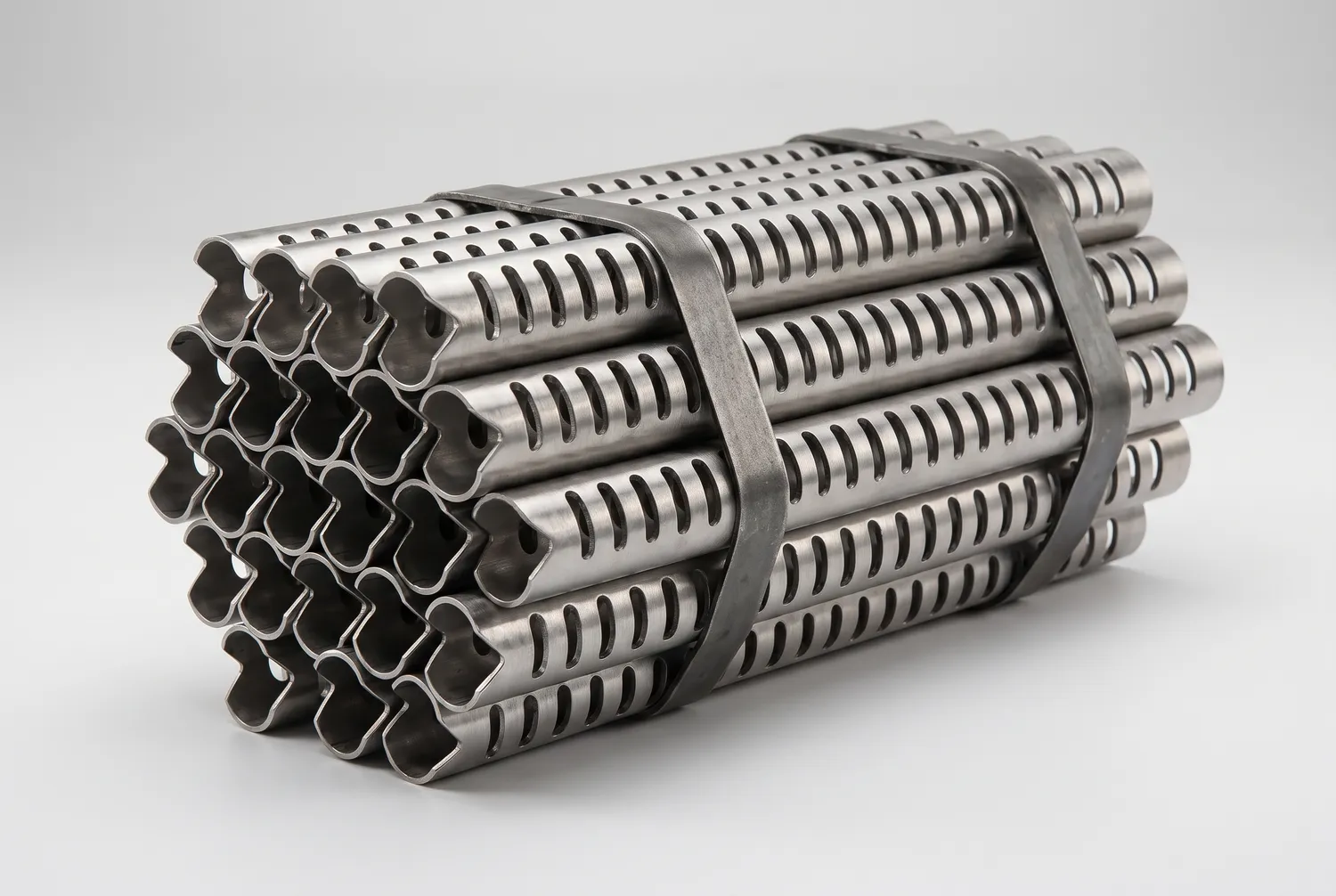

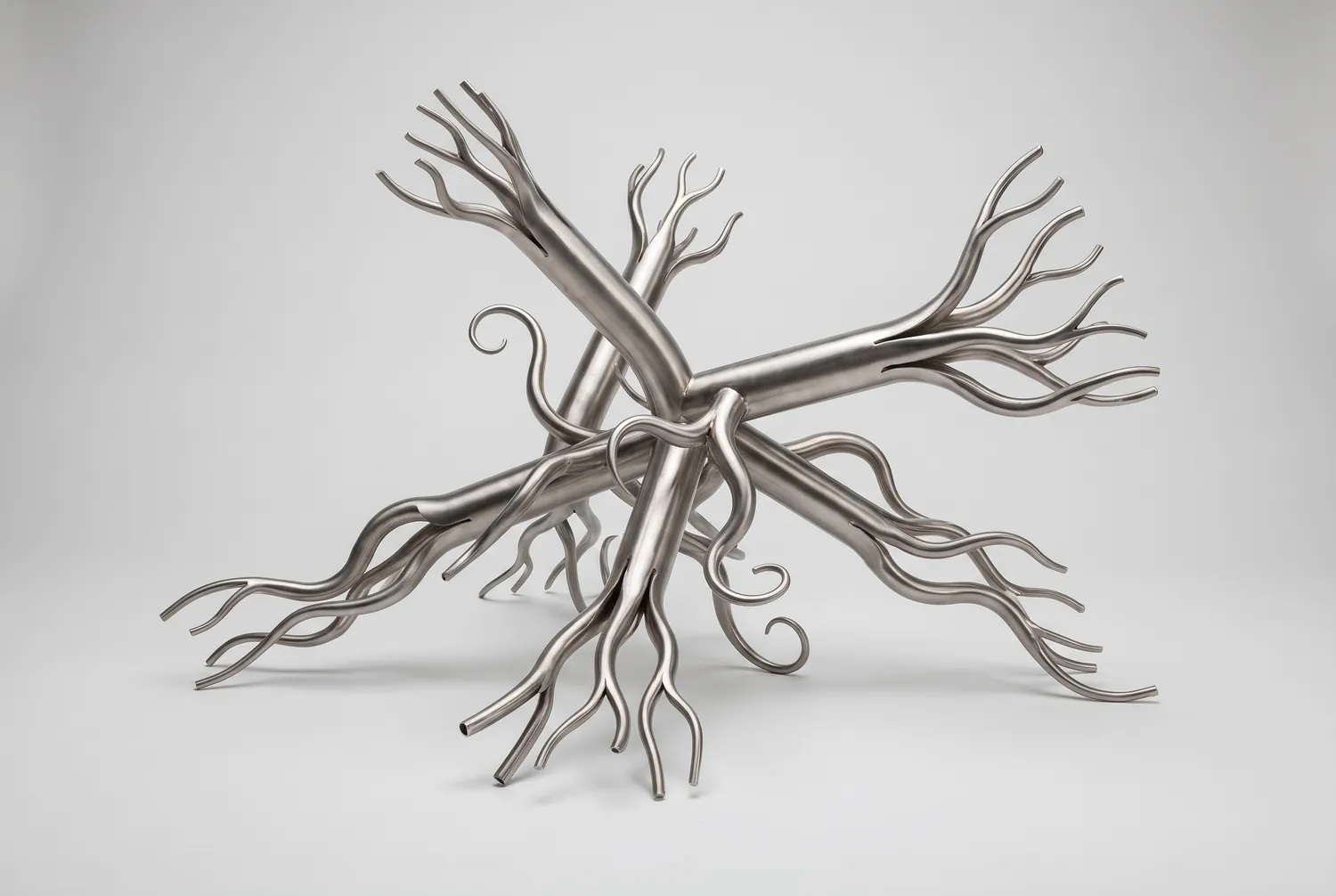

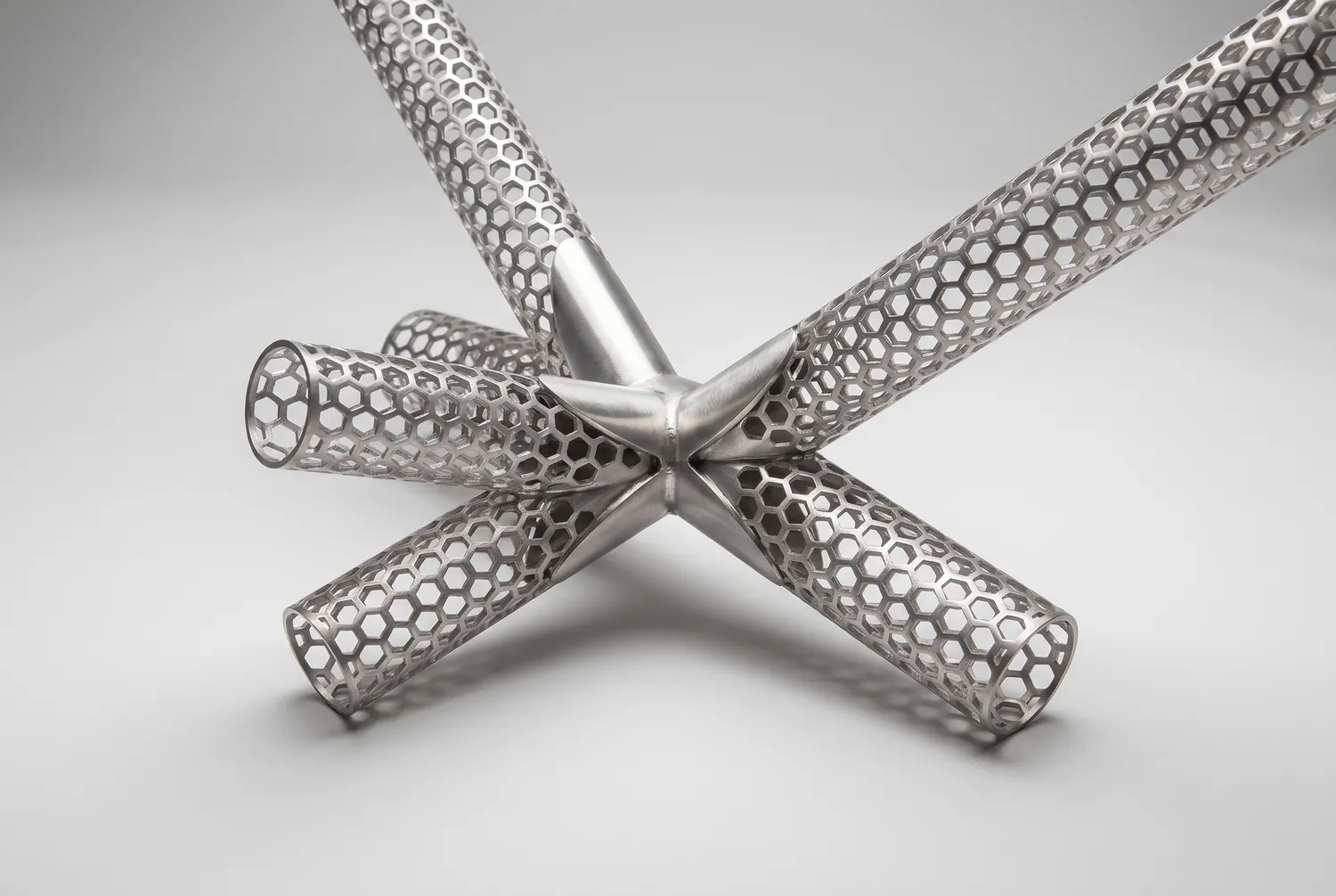

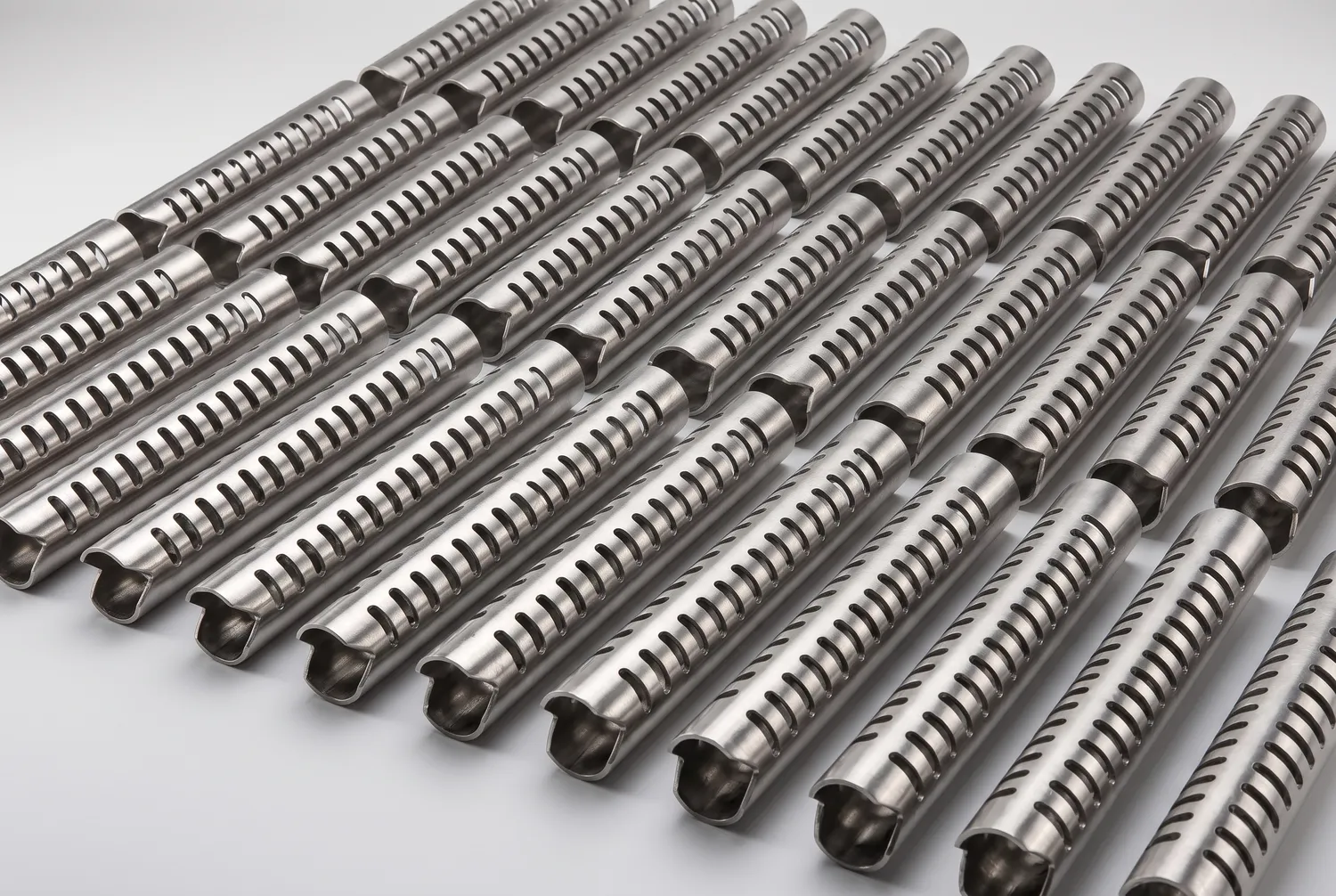

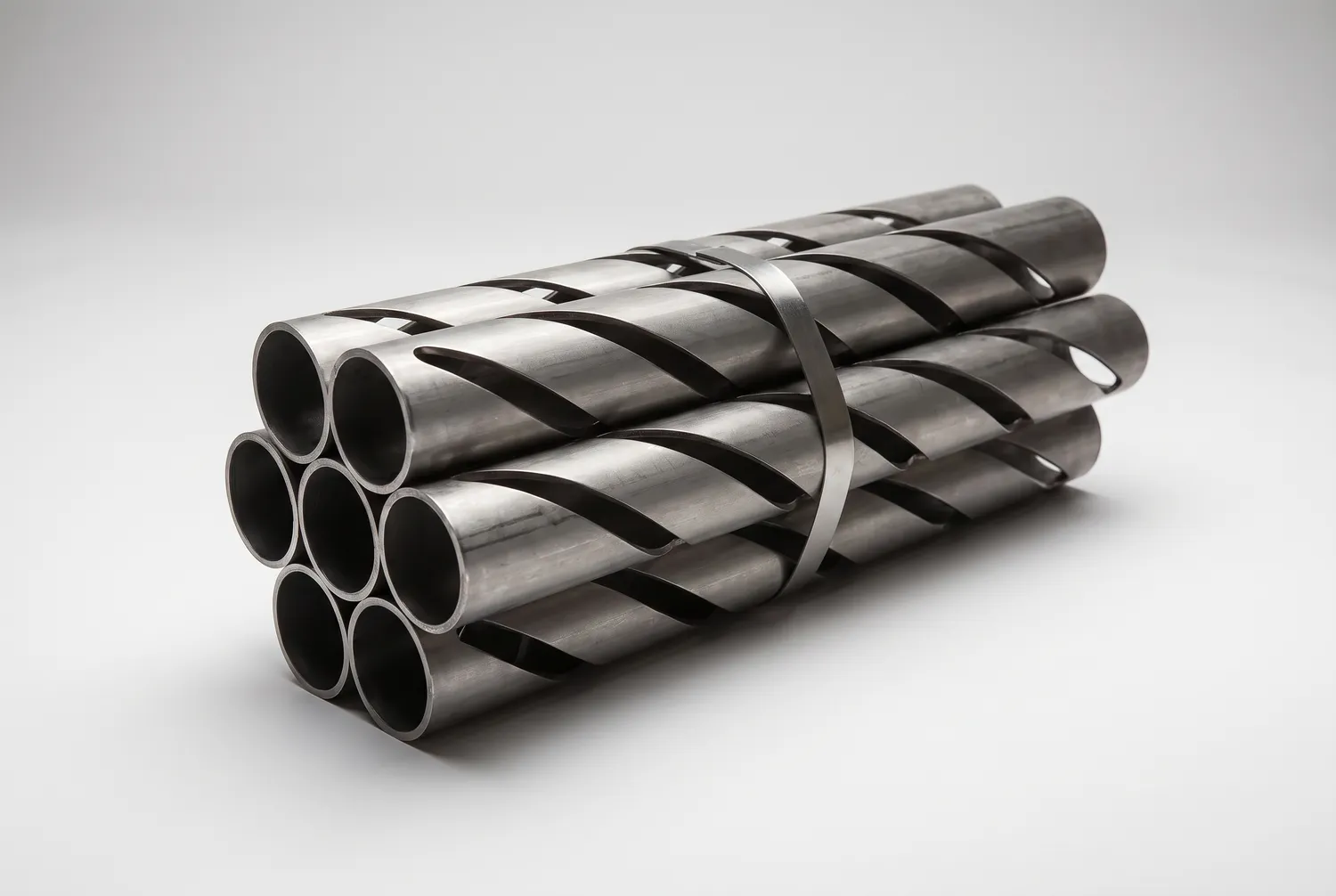

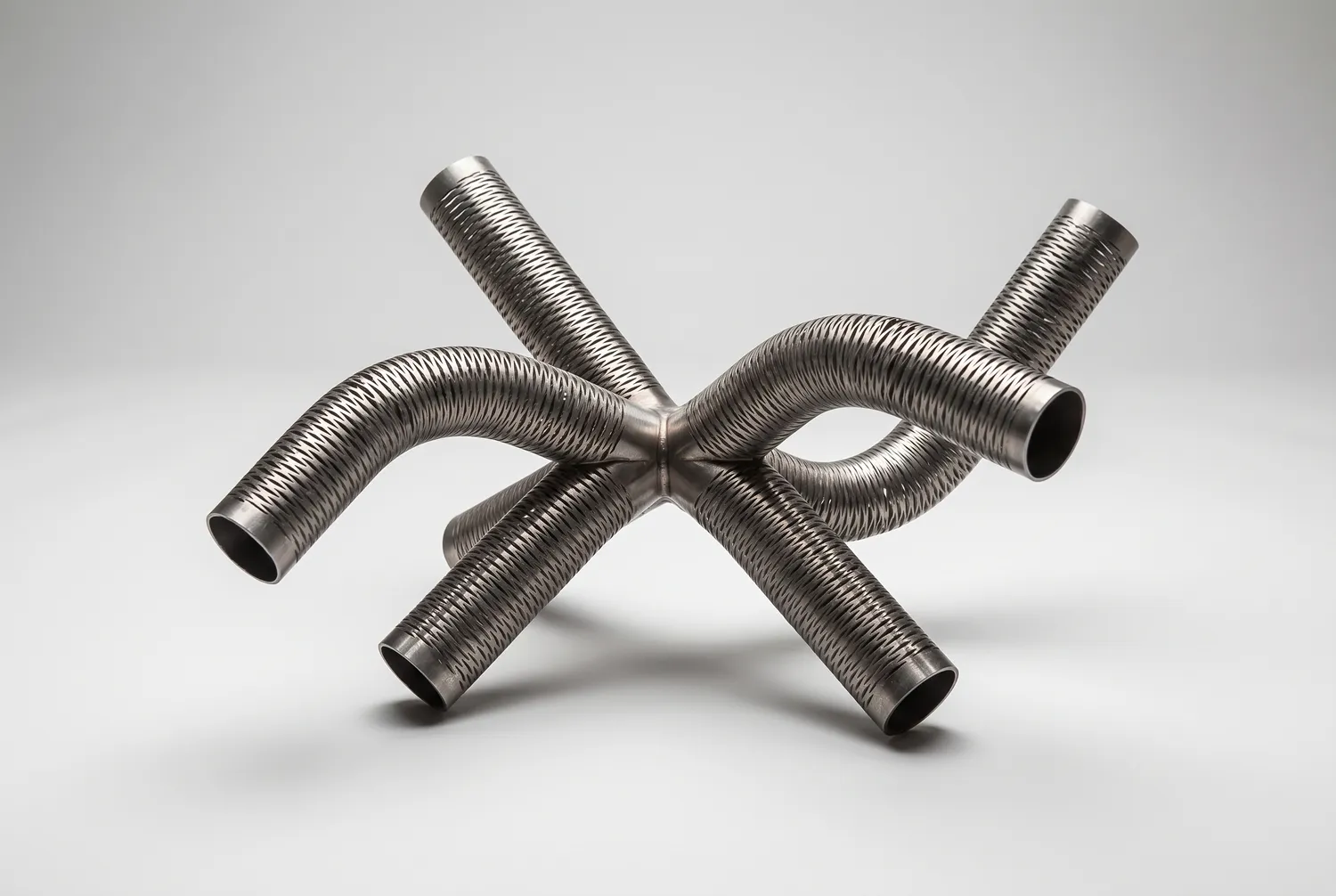

Nạp cả bó ống là chạy xong nguyên lô qua đêm. Chi tiết nào cũng giống hệt nhau, được phân loại và bó sẵn để hàn. Hoặc gửi một mẫu chưa ai từng cắt: hoa văn lưới, họa tiết filigree, bản lề sống. Vẽ được là cắt được. Vuốt xem thư viện ảnh.

Đủ kiểu cắt cho mối ghép ống

Mọi đường cắt một mối ghép ống cần đều cắt từ mô hình 3D trong một lần gá. Chi tiết ra khỏi máy là hàn được ngay, không phải qua máy khoan hay máy cưa góc nữa.

TL-01 · NHỮNG GÌ LASER ỐNG CẮT ĐƯỢC

1 MỌI GÓC ĐỘ

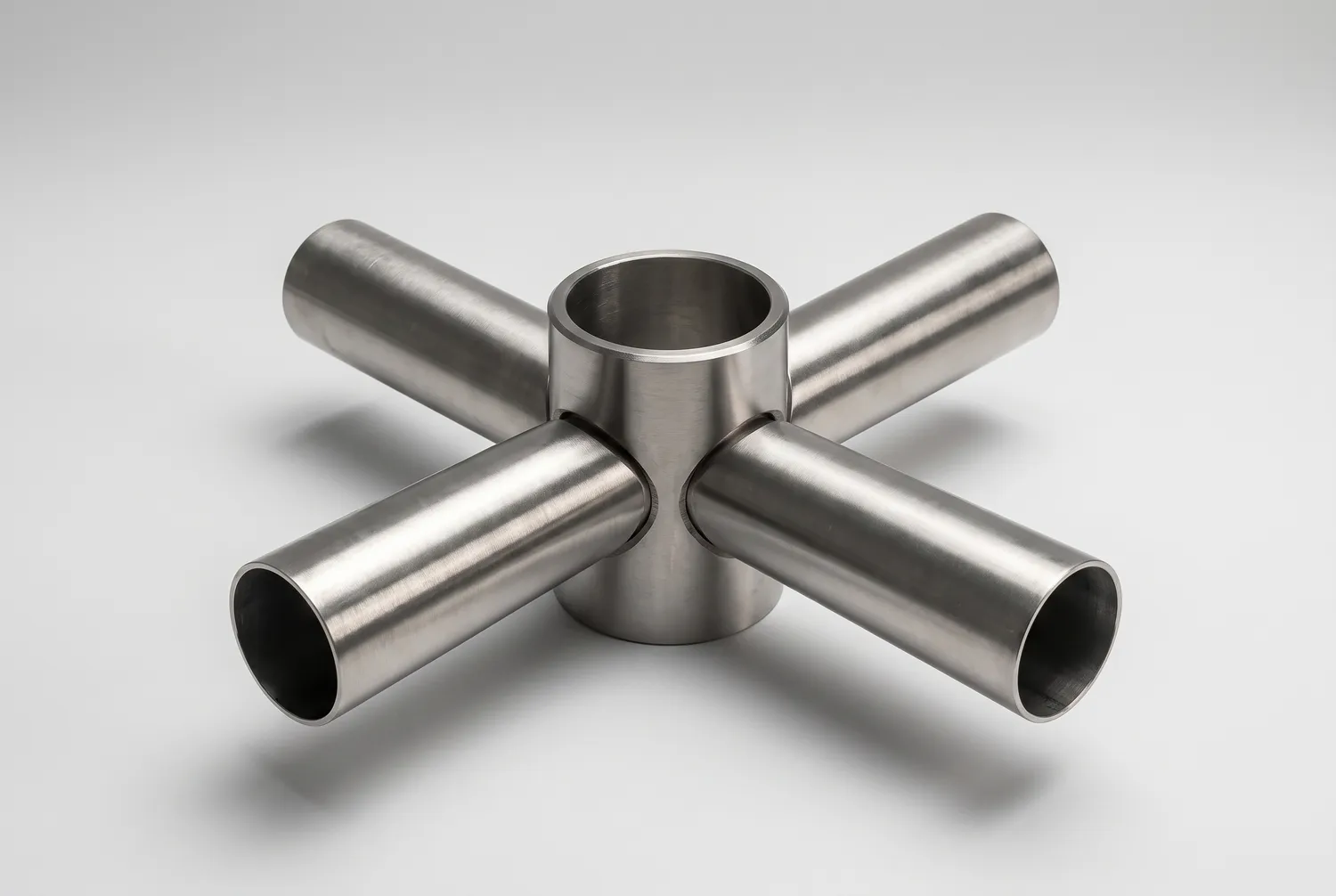

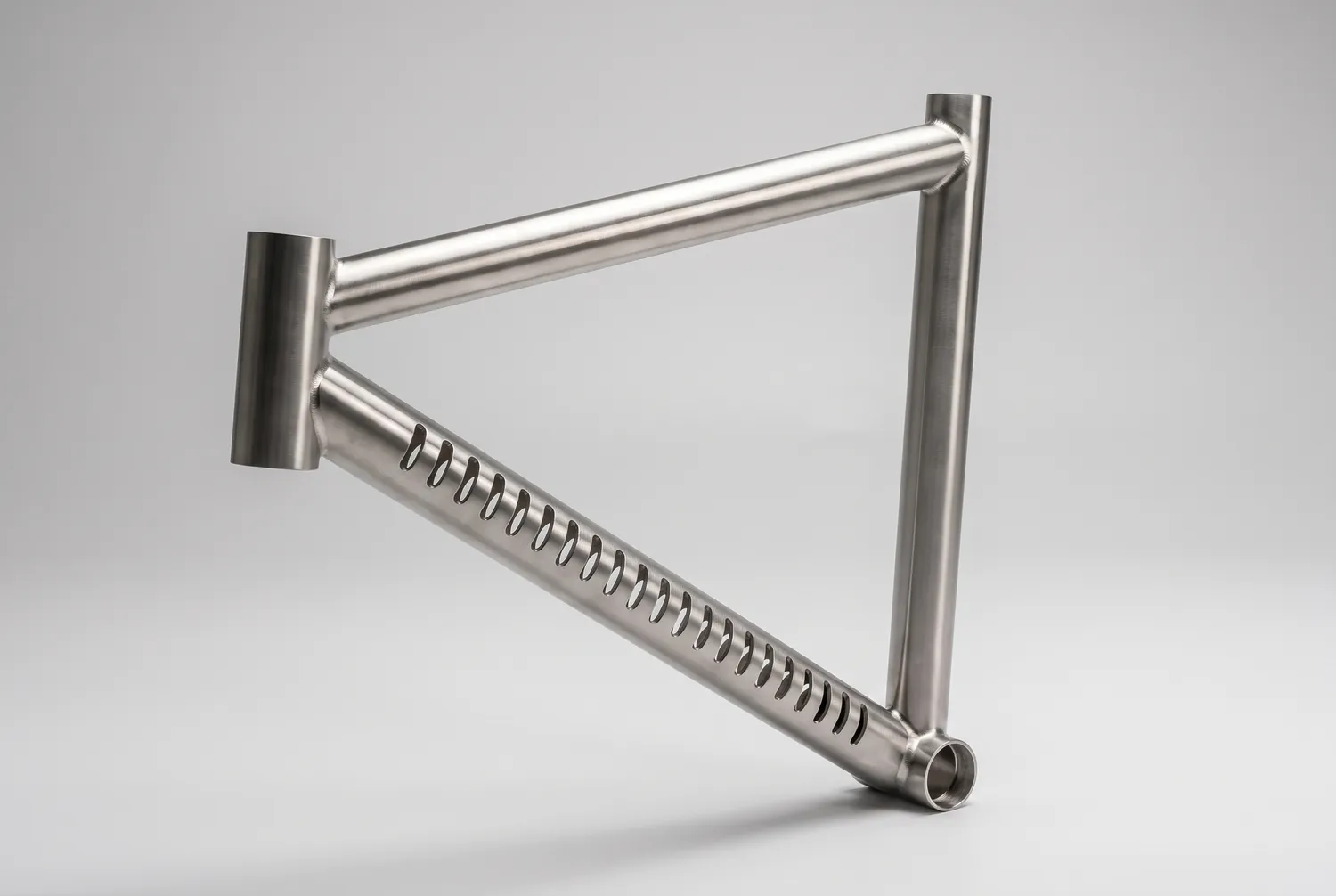

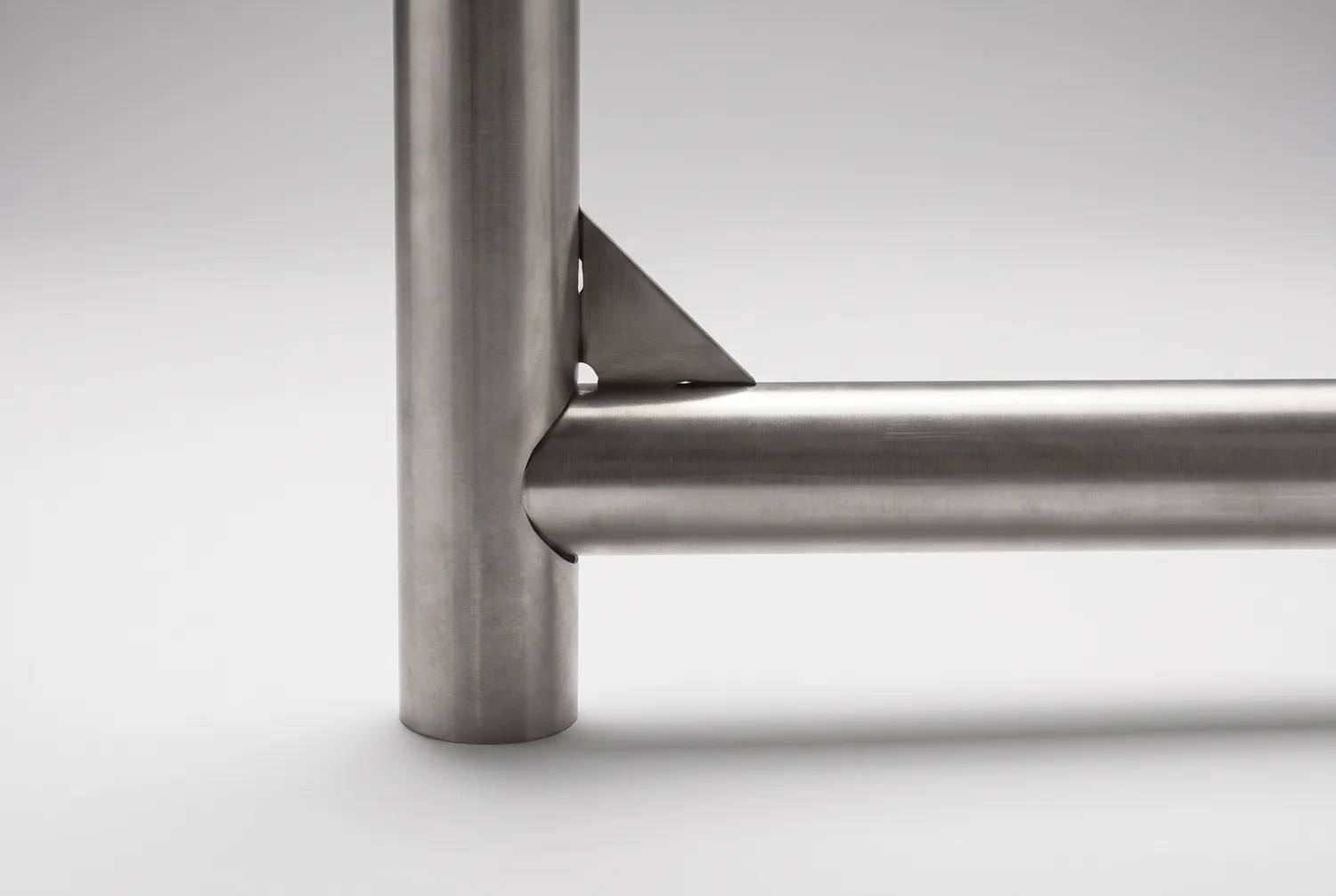

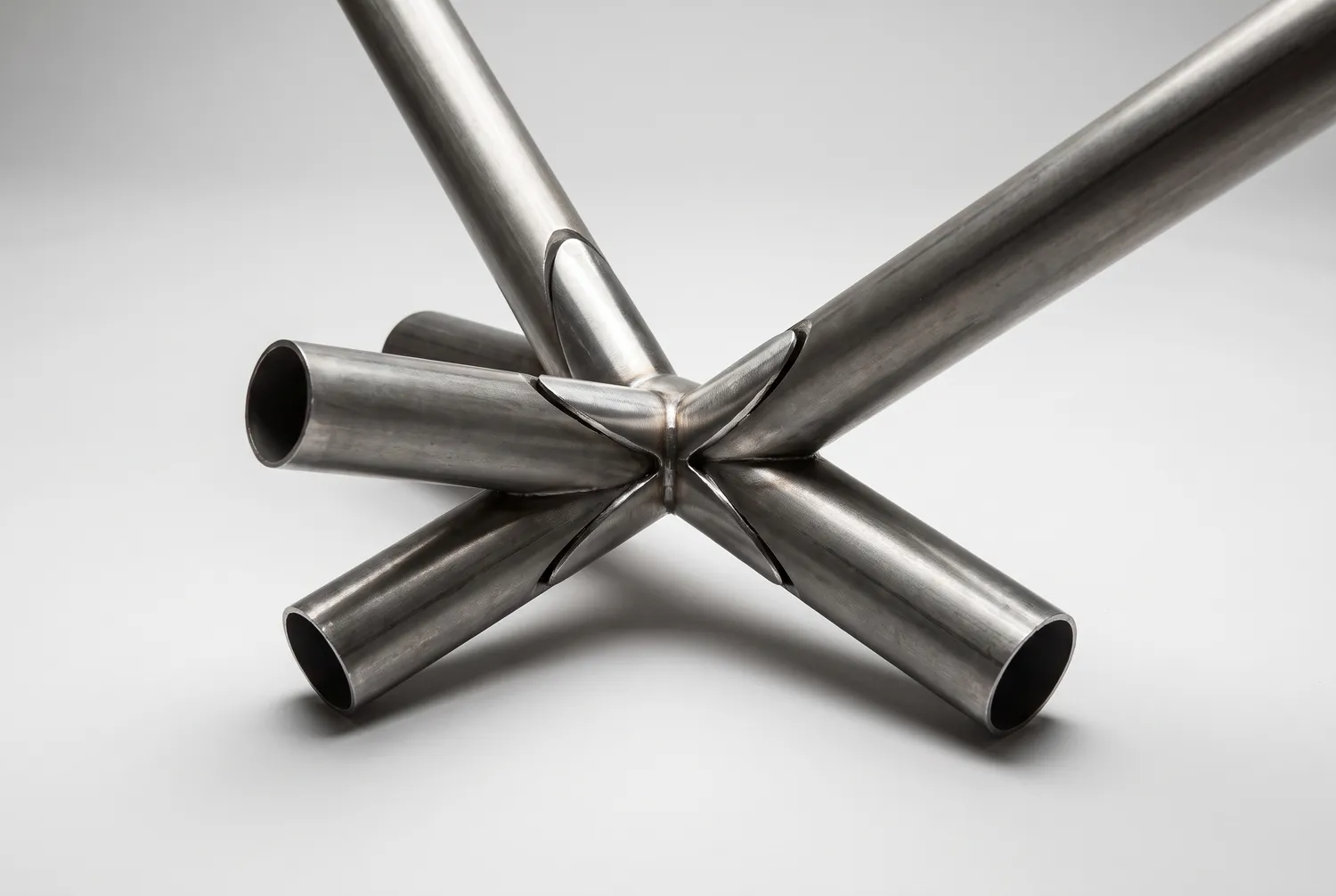

Cắt ngàm yên ngựa

Đầu ống cắt ngàm vừa khít ống nối, khung ráp vào là hàn đính được ngay, không cần mài chỉnh.

2 MỌI MẶT

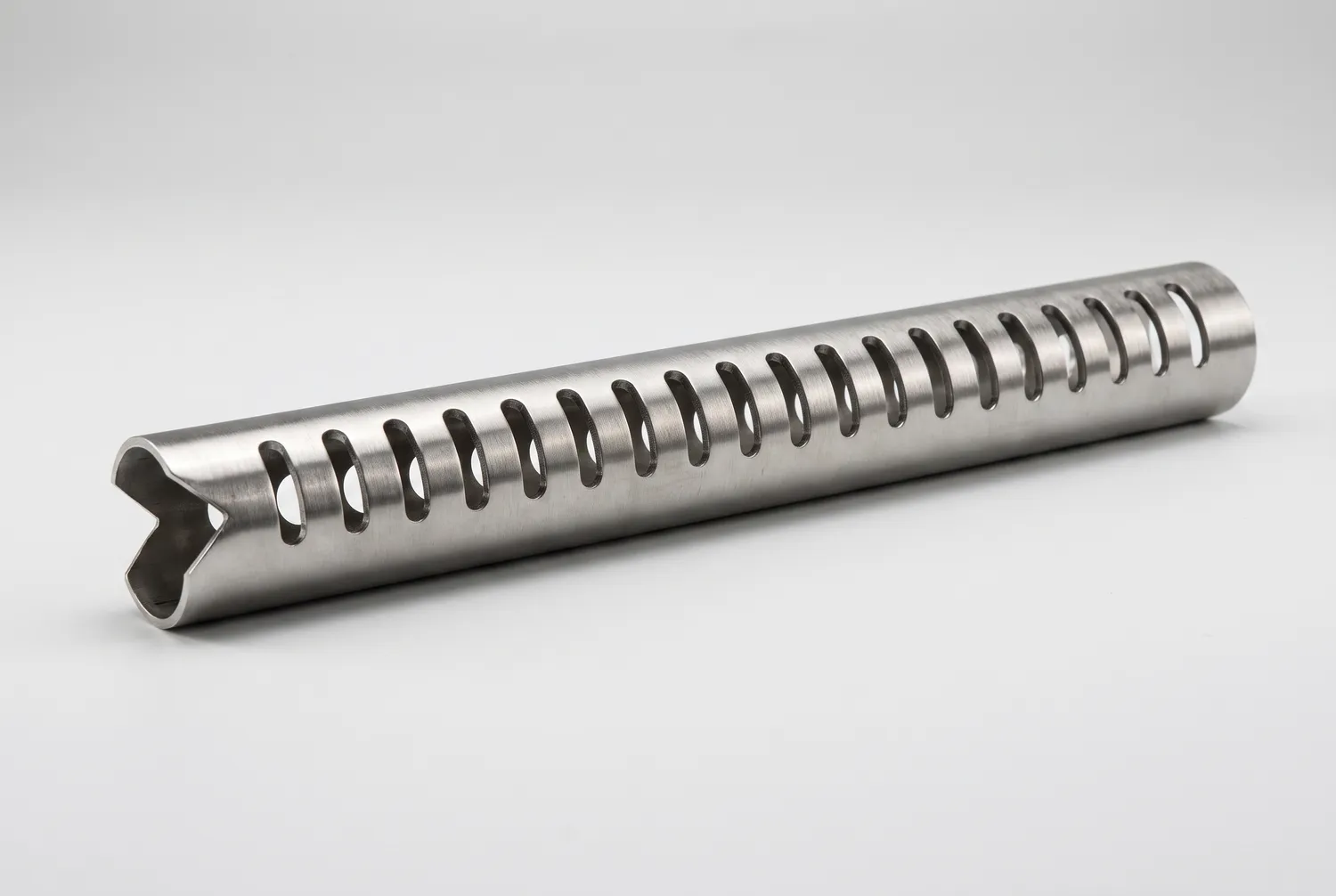

Rãnh & lỗ

Lỗ xuyên hai thành, lỗ một thành và rãnh trên mọi mặt ống, đều định vị theo cùng một gốc chuẩn, không phải vạch dấu áng chừng.

3 KHÔNG CẦN CƯA

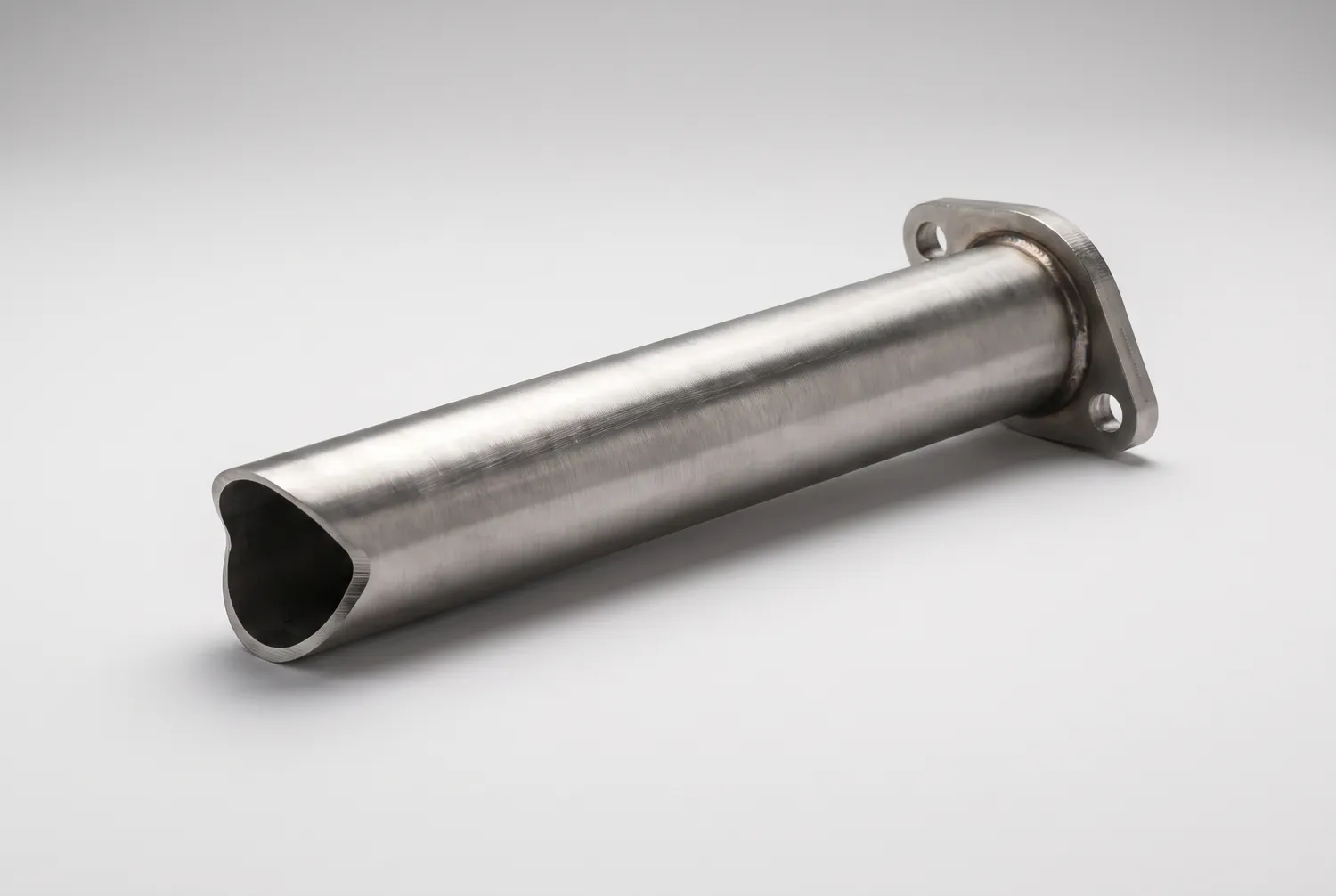

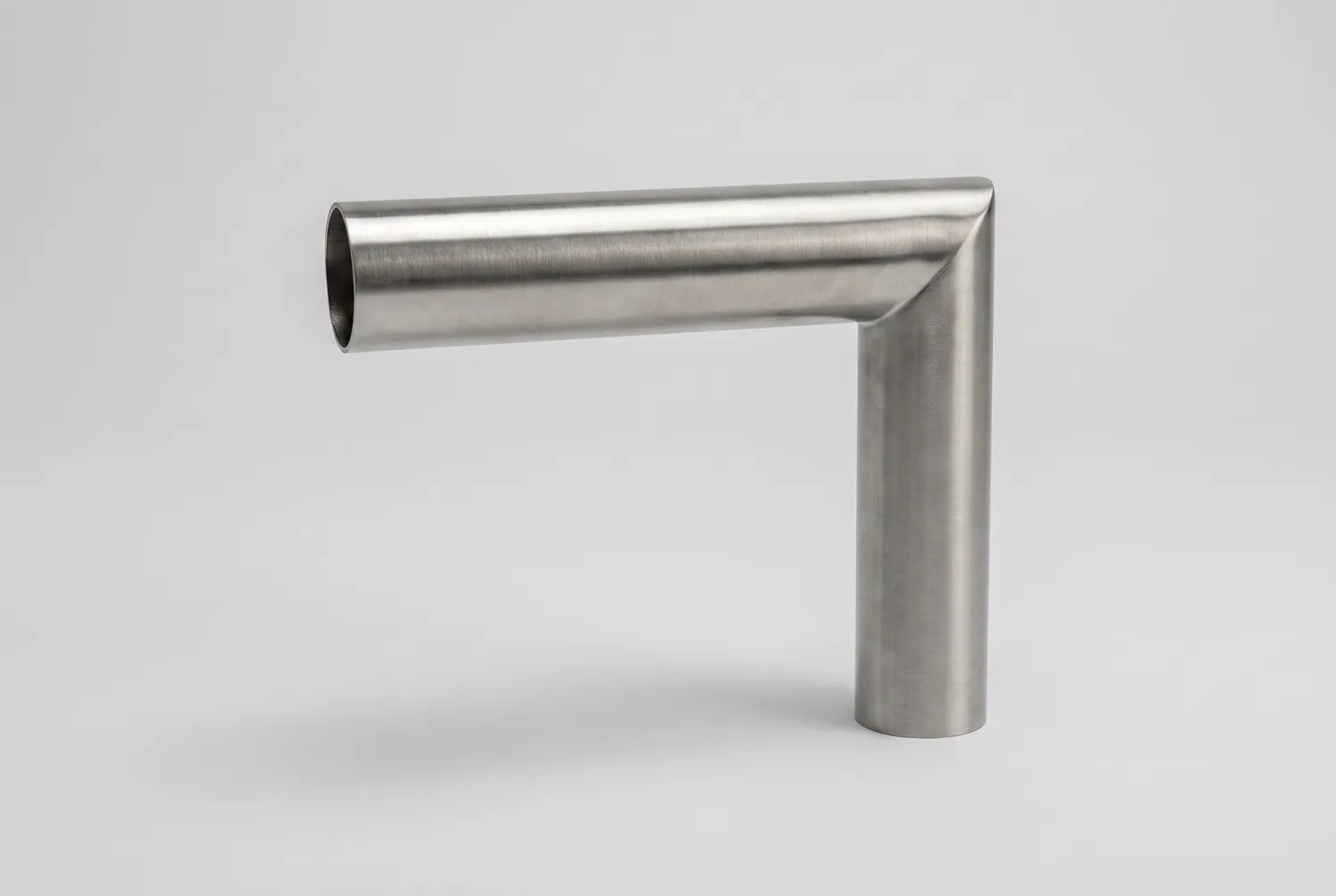

Vát góc & định hình đầu ống

Đầu ống cắt vát và định hình ngay trong cùng một lần chạy máy. Không phải qua máy cưa nguội thêm lần nữa, không có ba-via phải mài.

4 TỰ ĐỊNH VỊ

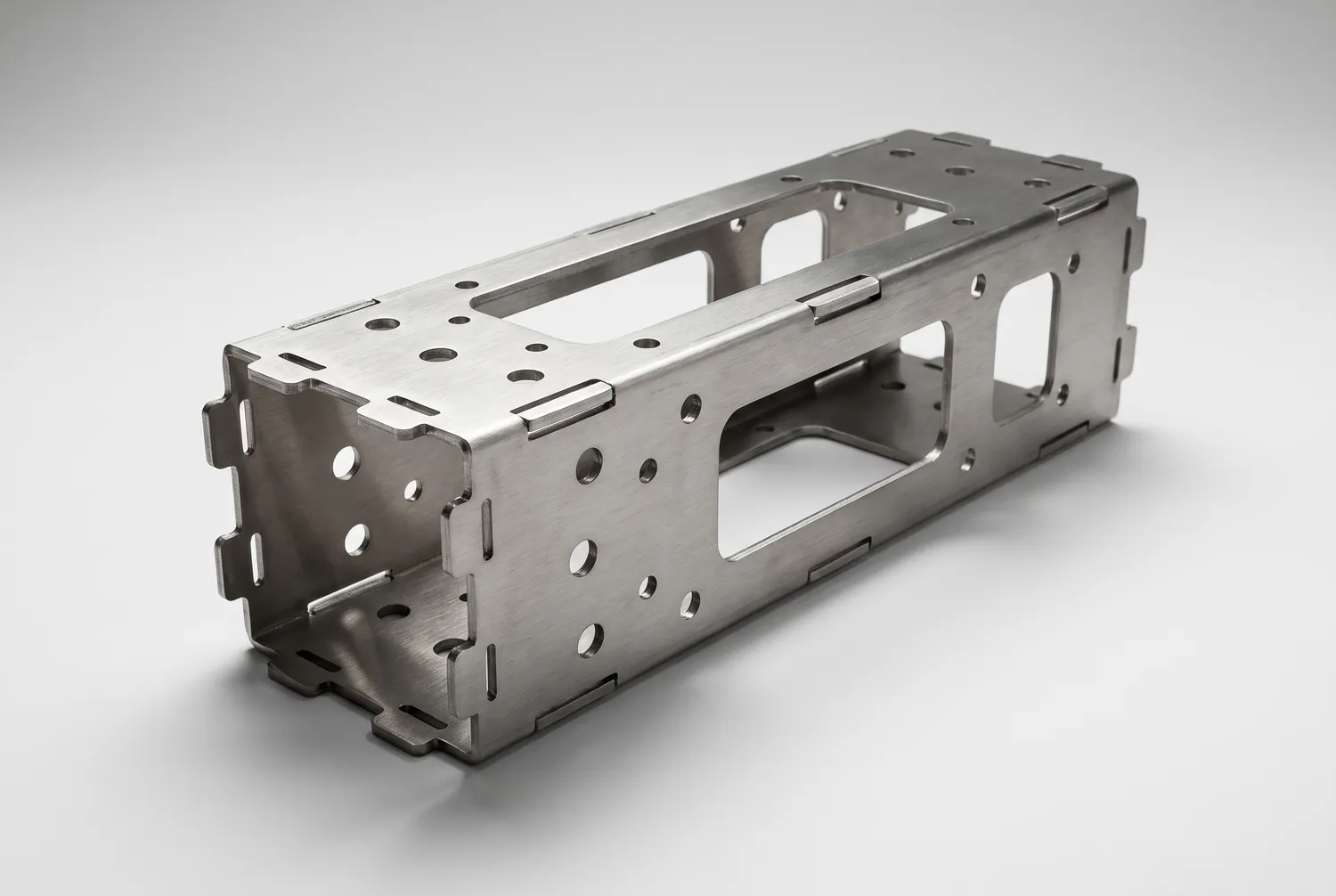

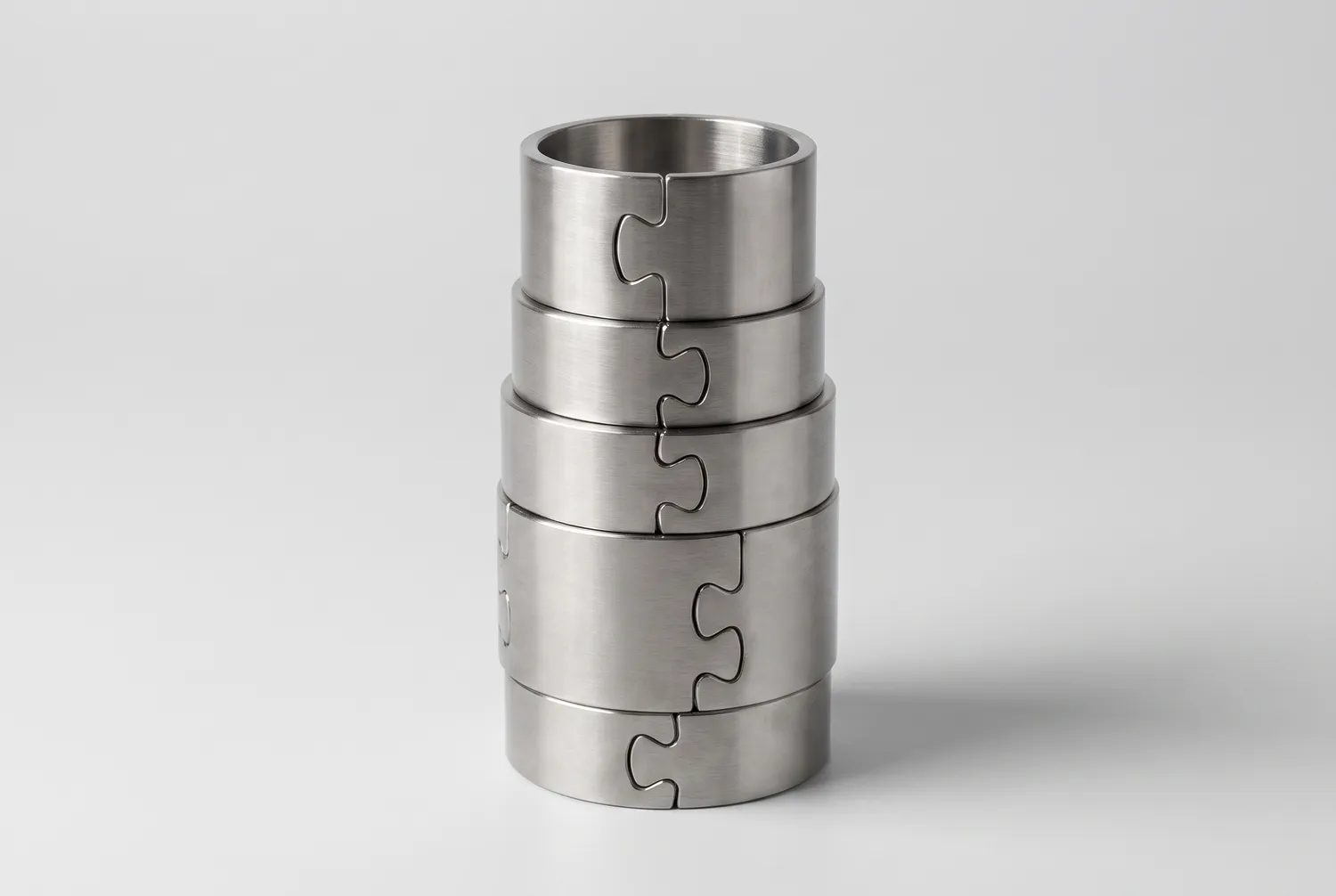

Mộng âm dương

Các mấu cài khớp vào nhau giúp cụm hàn tự định vị và giữ vuông góc trên bàn mà không cần đồ gá.

Miễn phí kèm theo khi cắt: khắc mã chi tiết và vạch định vị mối hàn, để cả bó ống lắp đúng thứ tự mà không cần giở bản vẽ ra bàn.

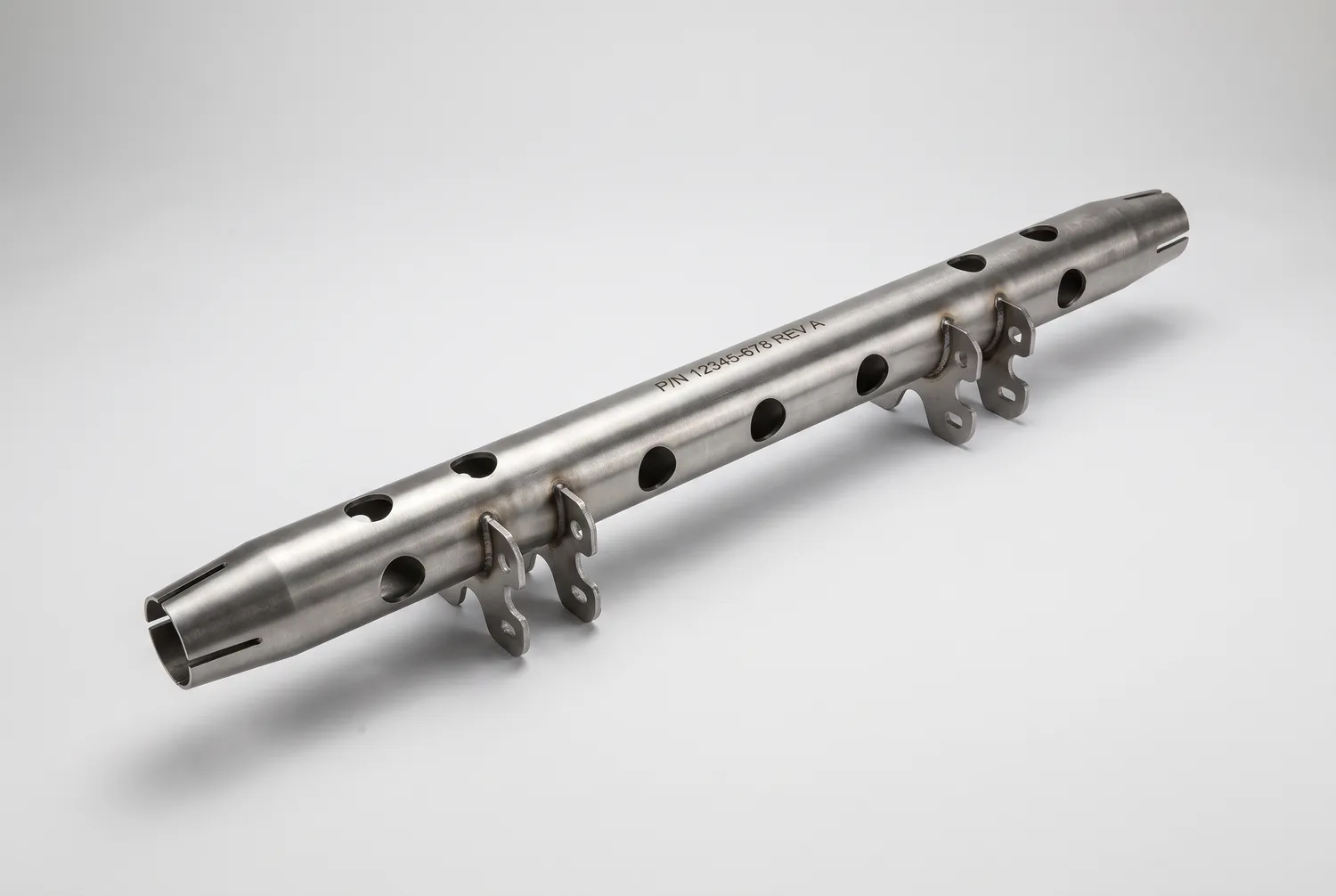

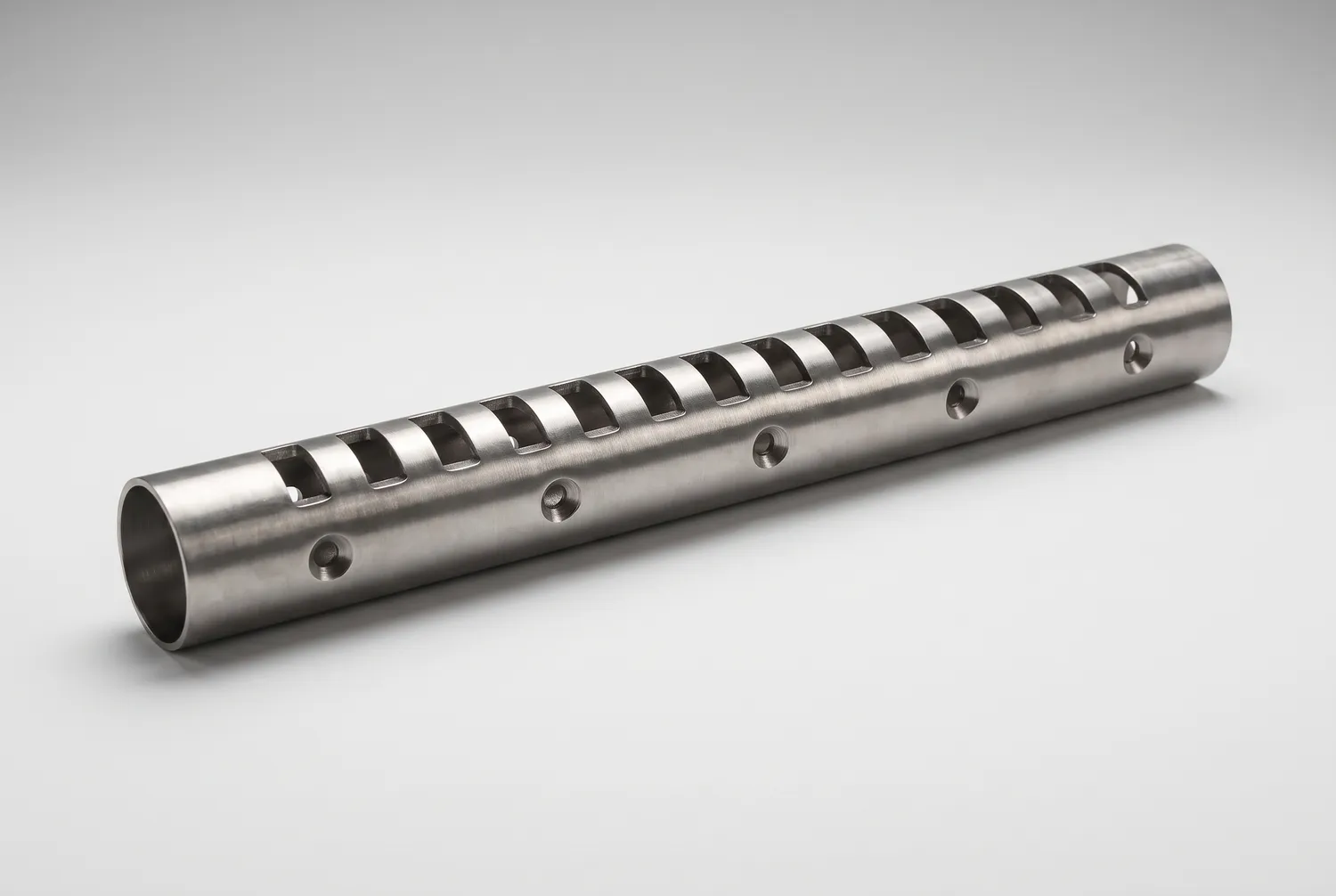

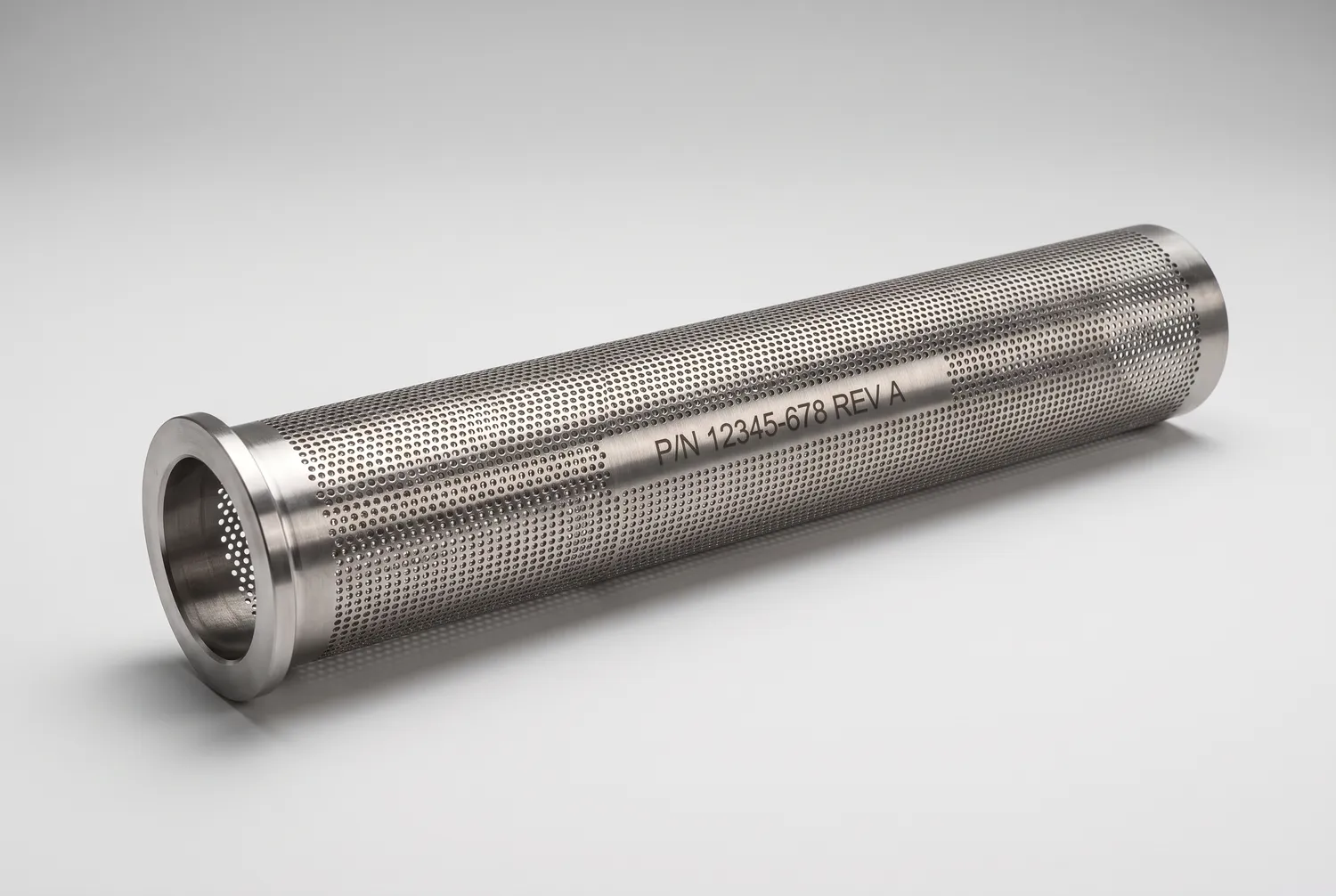

Thành phẩm từ máy cắt laser ống

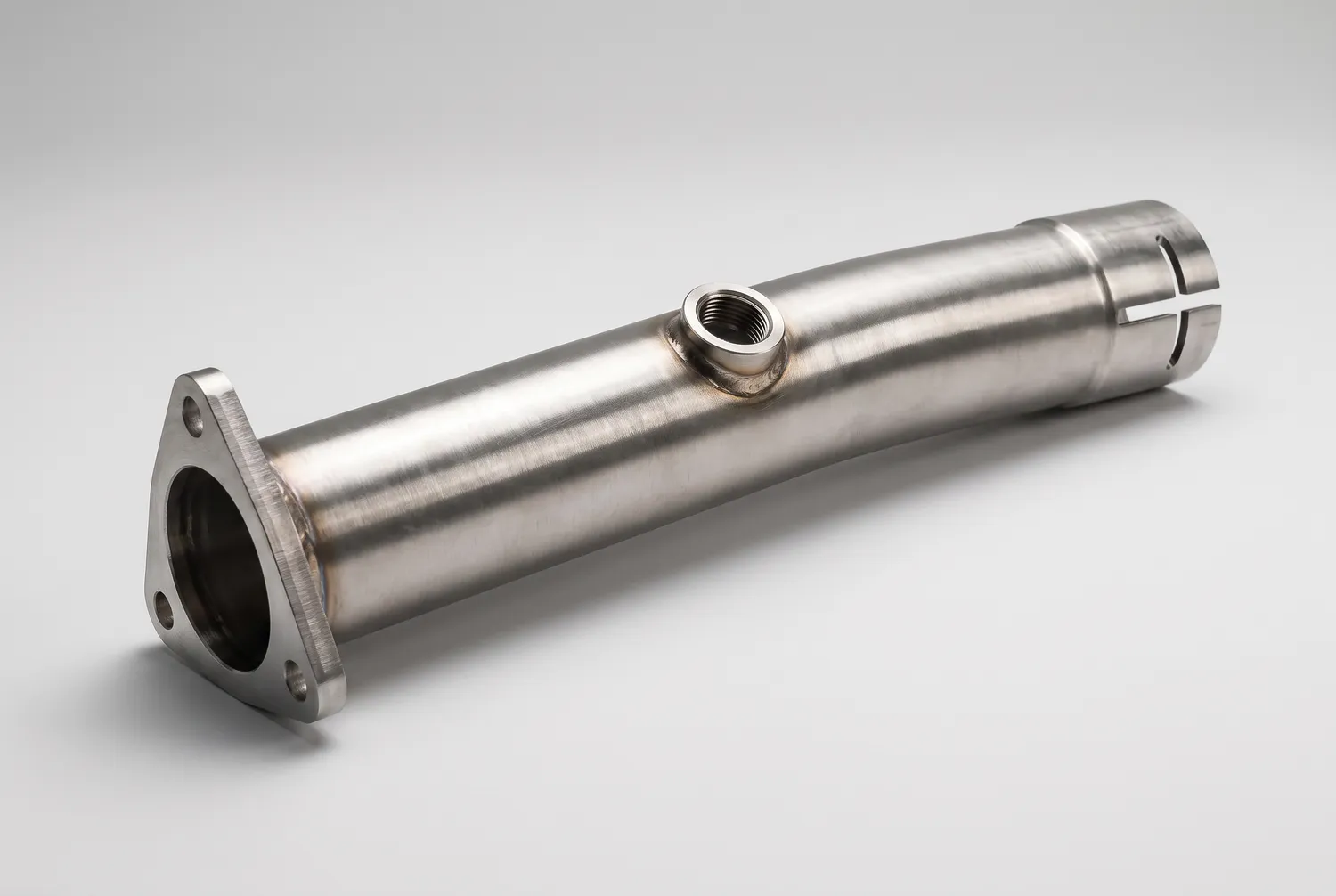

Chi tiết đơn lẻ, cắt xong là hàn được, dùng cho ô tô, lan can, công nghiệp và nhiều ngành khác. Di chuột để xem tên chi tiết, bấm vào để xem ảnh lớn.

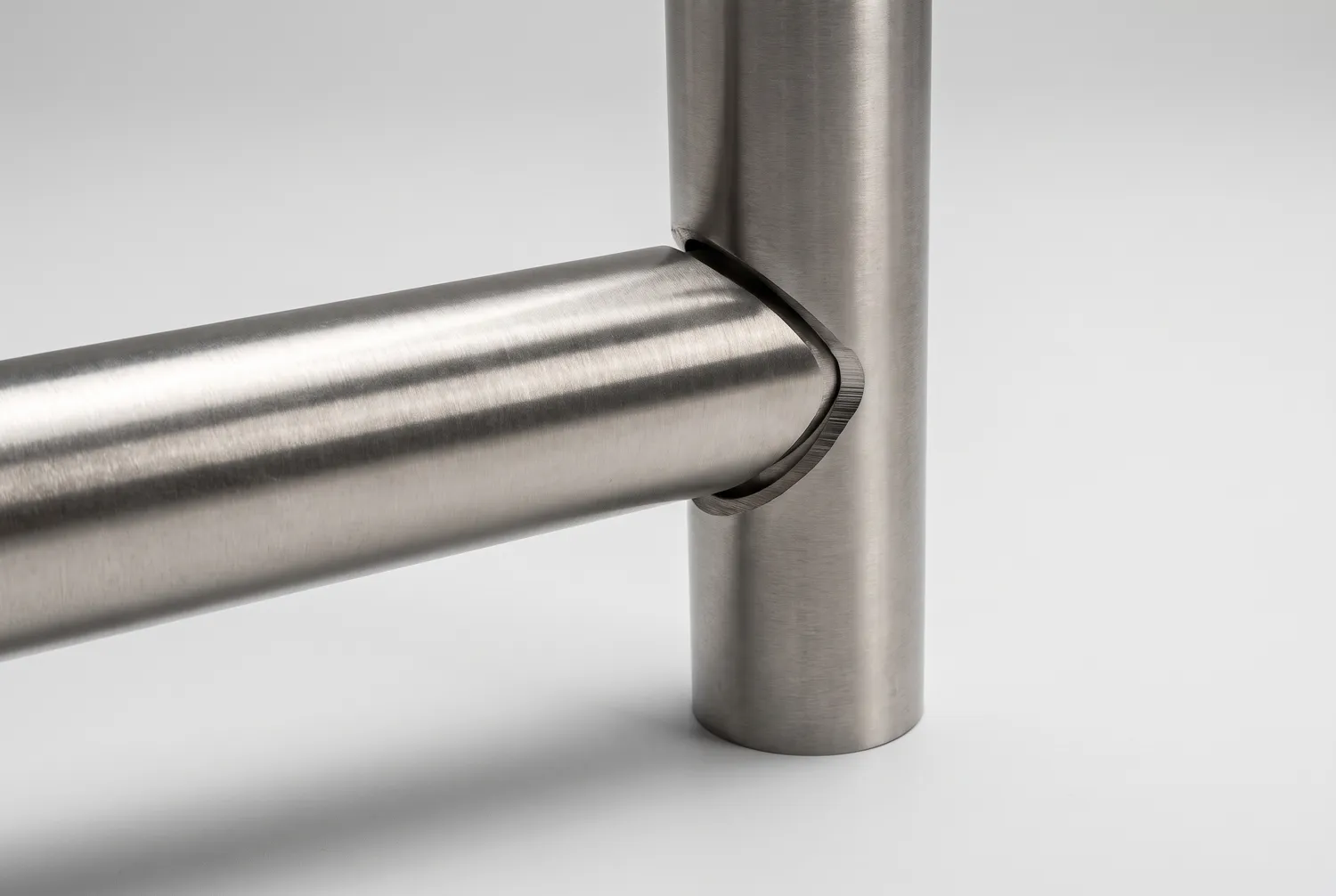

Cắt ngàm, hàn được ngay: chi tiết ráp khít vào nhau, hàn đính được ngay, không cần mài chỉnh.

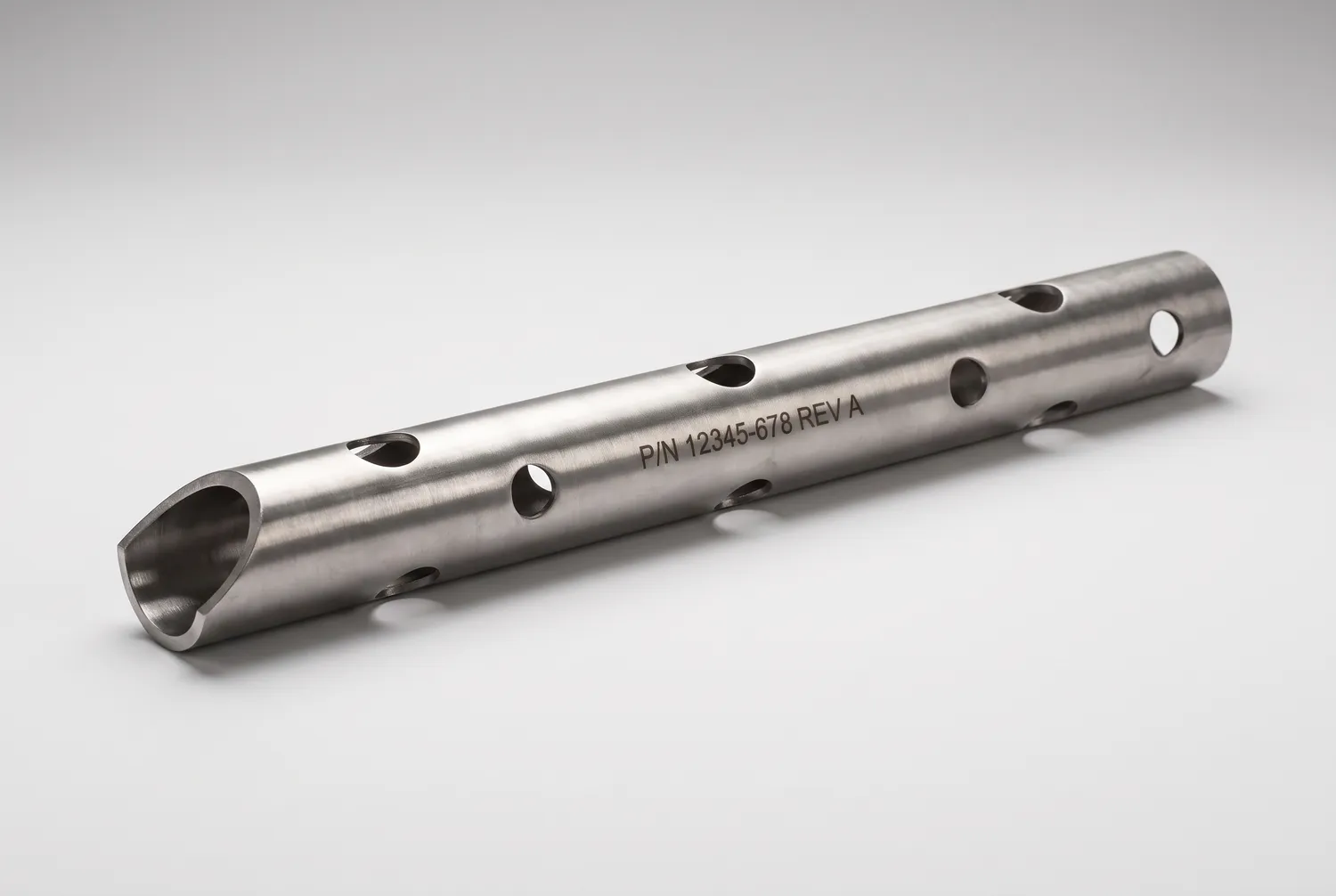

Lỗ sạch, không ba-via: chỉ cắt xuyên một thành nên không bắn xỉ hay bám xỉ vào mặt trong ống.

Đầu cắt vuông, đúng chiều dài: cắt bằng laser chứ không cưa, nên chiều dài giữ chuẩn ±0,15 mm trên cả bó ống.

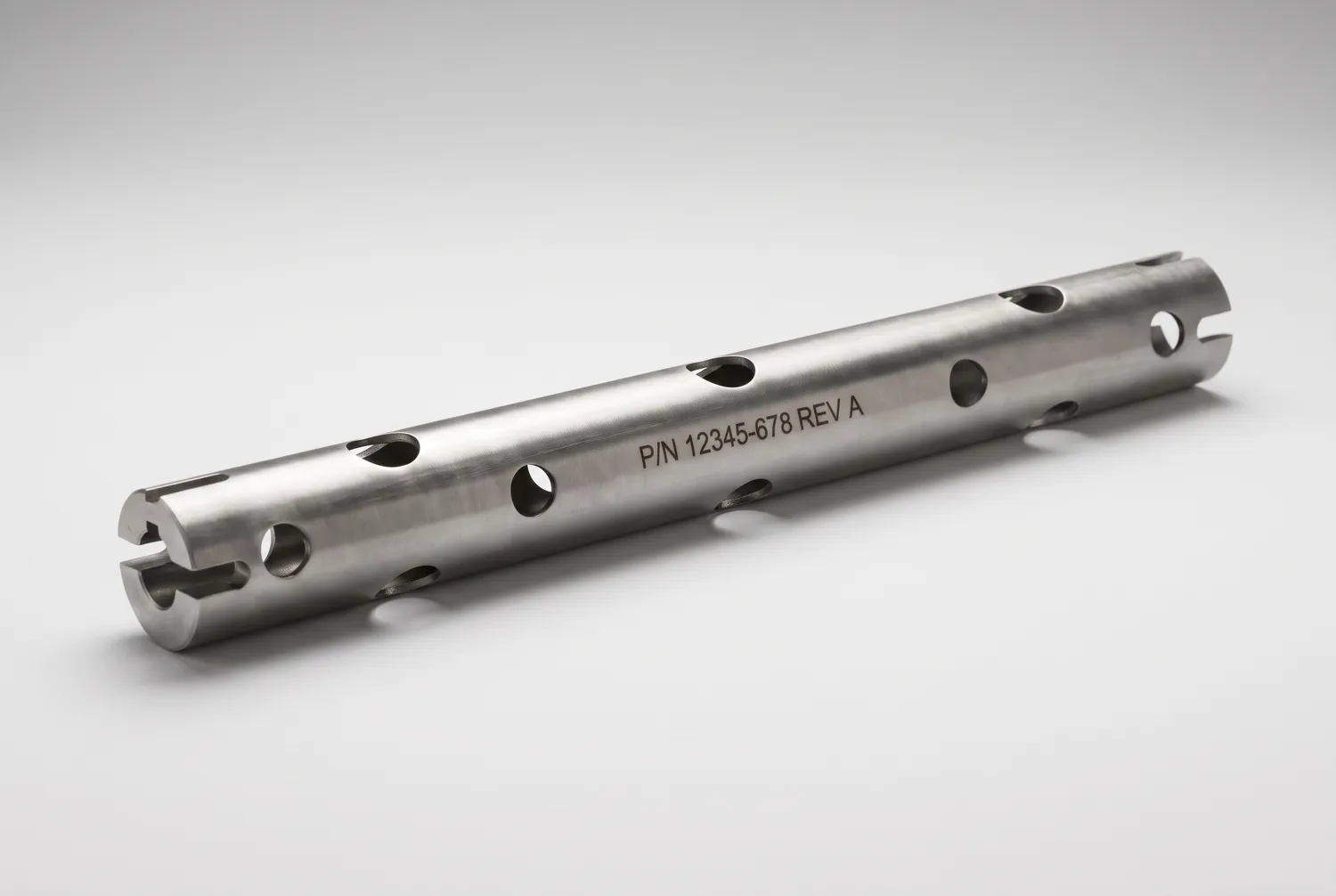

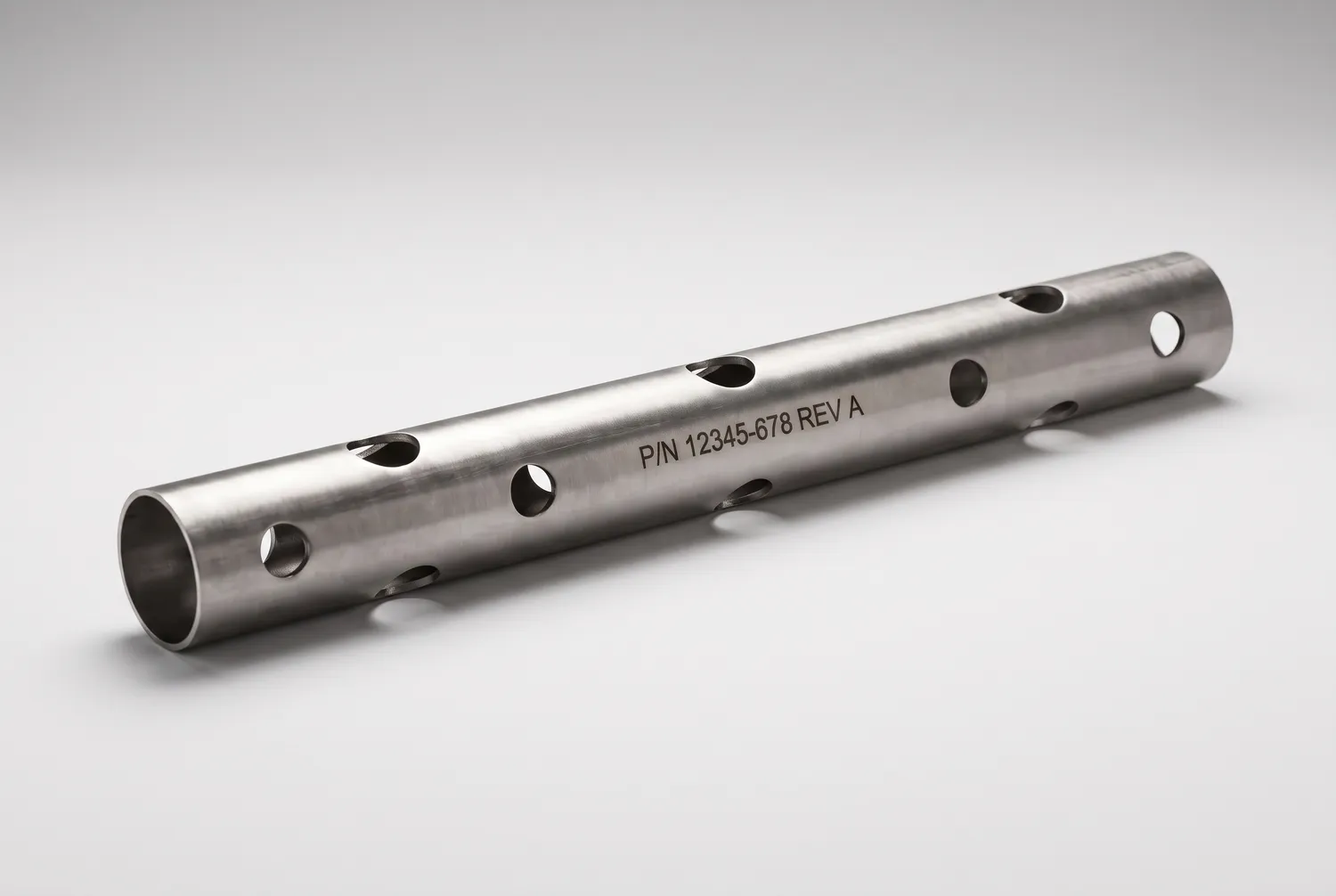

Đánh dấu sẵn để lắp ráp: khắc mã chi tiết và nhãn mối ghép để cả bộ hàn đúng thứ tự.

Sản phẩm đi qua công đoạn này

Xưởng làm theo kích thước yêu cầu, có bảng giá tham khảo.

Xây dựng Cầu thang xoắn ốc Lắp ghép, chia bậc đúng chiều cao tầng, giá theo bậc. Xem sản phẩm →

Từ ống đến cụm hàn hoàn chỉnh

Tất cả dịch vụ →

Gửi mô hình,nhận ống về tay

Gửi mô hình 3D hôm nay, nhận báo giá và thời gian giao hàng trong 24 giờ. Chi tiết cắt từ nguyên cây ống, hàn được ngay.
