Uốn ống inox theo yêu cầu tại Bình Dương

Uốn ống tròn, ống vuông trên bốn máy uốn thủy lực và thủ công, kể cả chiếc máy uốn đầu tiên của xưởng từ năm 1998. Cung uốn đều, không móp, không nhăn, không bẹp thành ống. Làm khung, tay vịn theo bản vẽ.

Gửi bản vẽ ống, nhận giá Quy tắc thiết kế

Nhận file STEP · IGES · DXF đường tâm, uốn đúng theo mô hình gửi đến

4 Máy uốn thủy lực và thủ công

≤ 3 mm Độ dày thành ống

2 × D Bán kính đường tâm nhỏ nhất

180° Góc uốn tối đa

Uốn được những gì

Ống tròn và ống vuông, bán kính đường tâm nhỏ nhất 2×D, mỗi lần uốn tới 180°. Bốn máy uốn thủy lực và thủ công, kể cả chiếc máy đầu tiên của xưởng từ năm 1998.

Máy uốn 4 máy ·thủy lực và thủ công

Độ dày thành ống ≤ 3 mm ống tròn ·≤ 2 mm ống vuông

Bán kính đường tâm nhỏ nhất 2 × D

Góc uốn tối đa 180° mỗi lần uốn

Phương pháp Uốn kéo trục ·có lõi ·uốn lăn

Vật liệu Thép ·inox ·nhôm ·đồng ·đồng thau

Lõi đỡ cho bán kính gắt

Lõi đỡ bên trong ống suốt đoạn uốn, nên bán kính gắt vẫn tròn đều, không móp hay bẹp.

Khuôn gạt, không nhăn

Khuôn gạt đi theo sát đoạn uốn, chặn nếp nhăn mà ống thành mỏng hay bị ở mặt trong bán kính.

Lặp lại chính xác từng độ

Cữ chặn và dưỡng góc giữ mọi lần uốn cùng một góc, cùng một mặt phẳng trên mọi chi tiết.

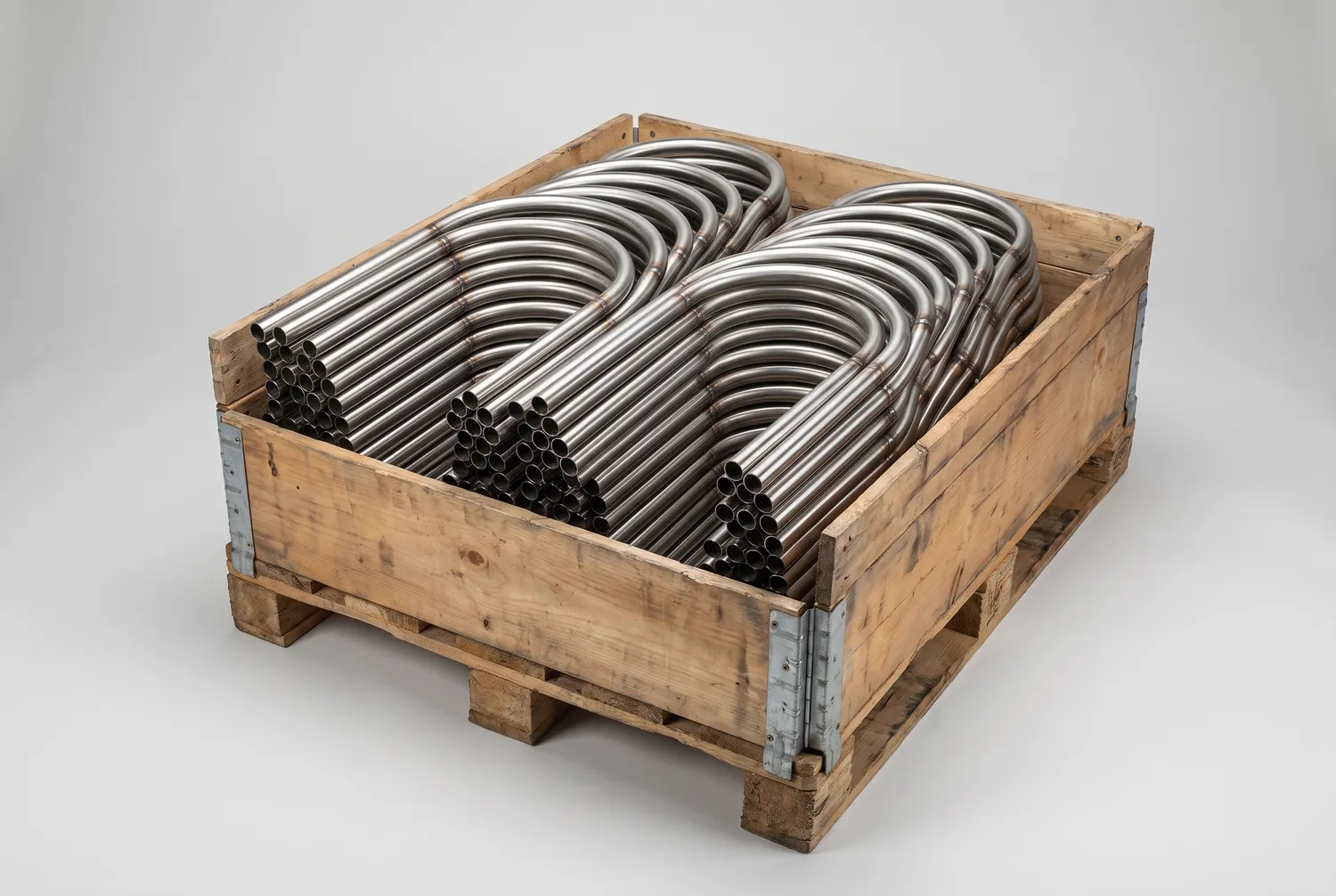

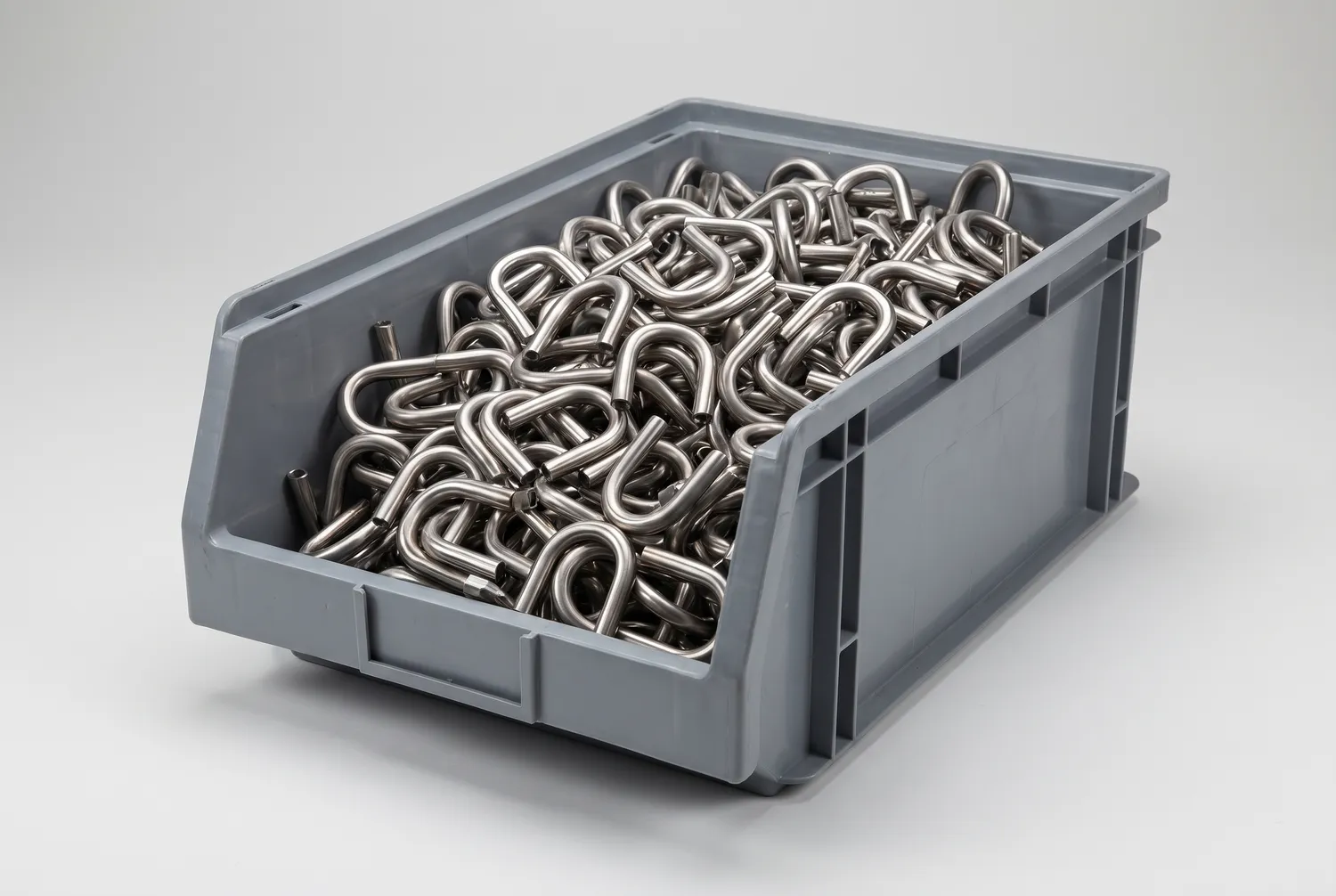

Trăm chiếc giống hệt, hay một chiếc độc bản

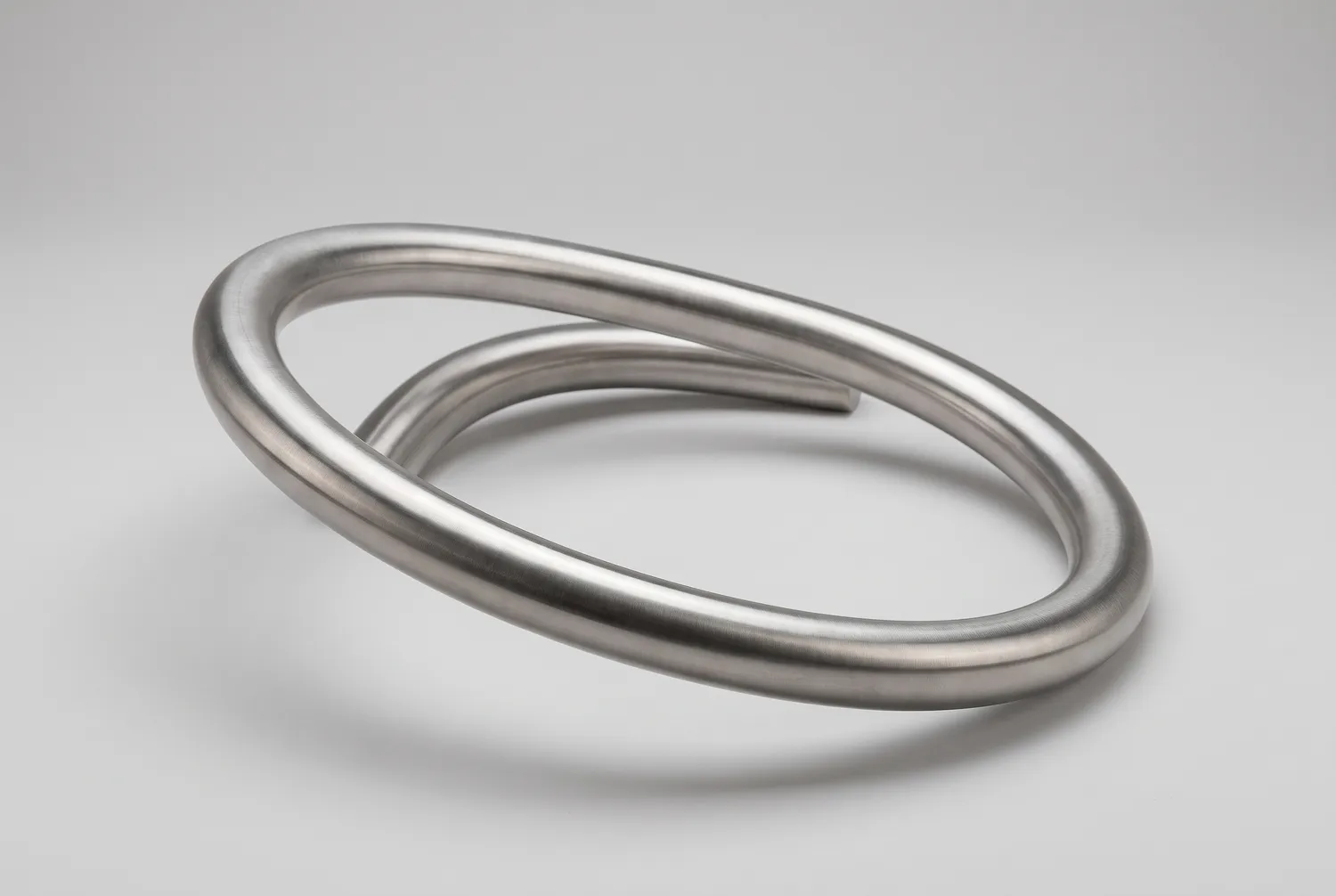

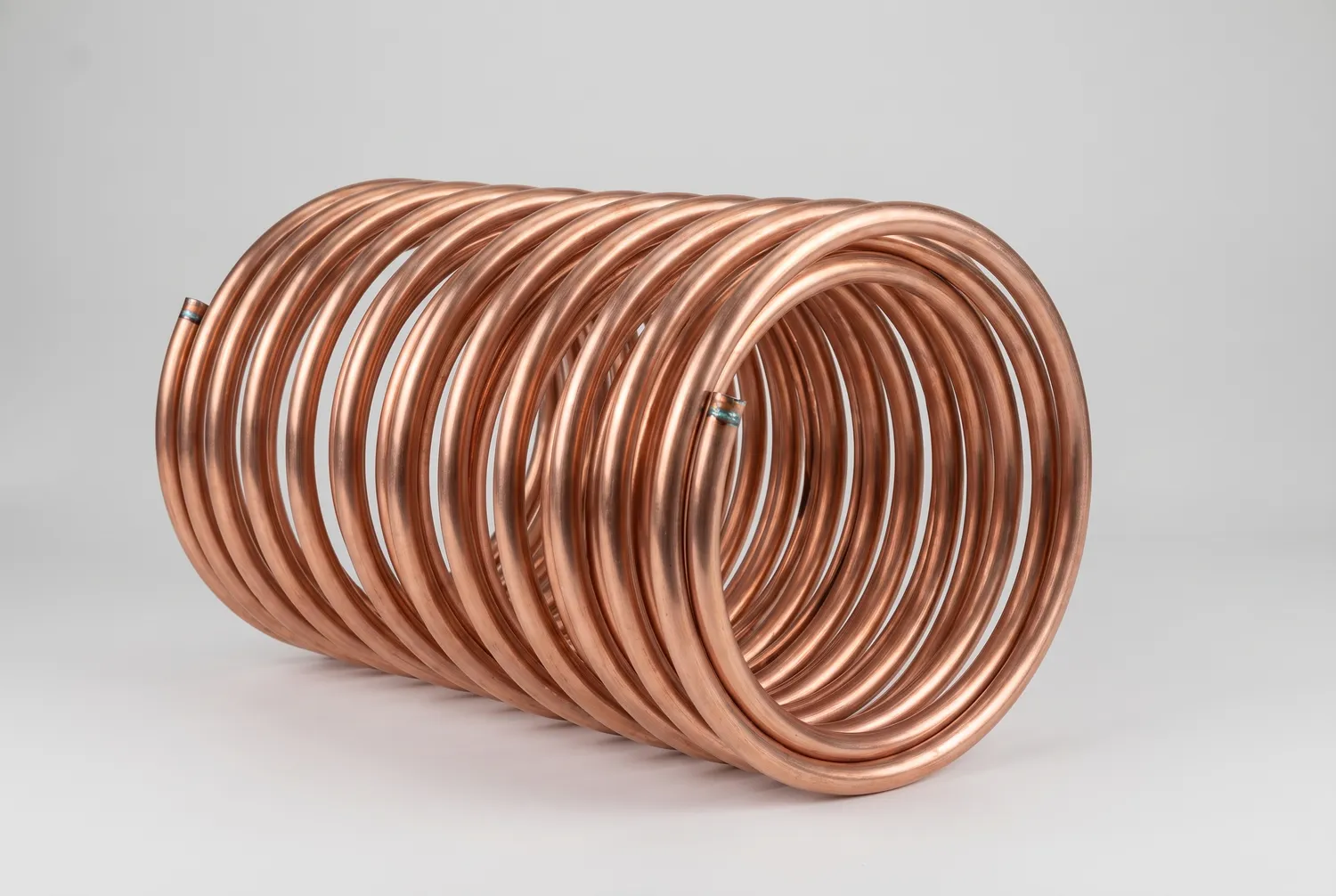

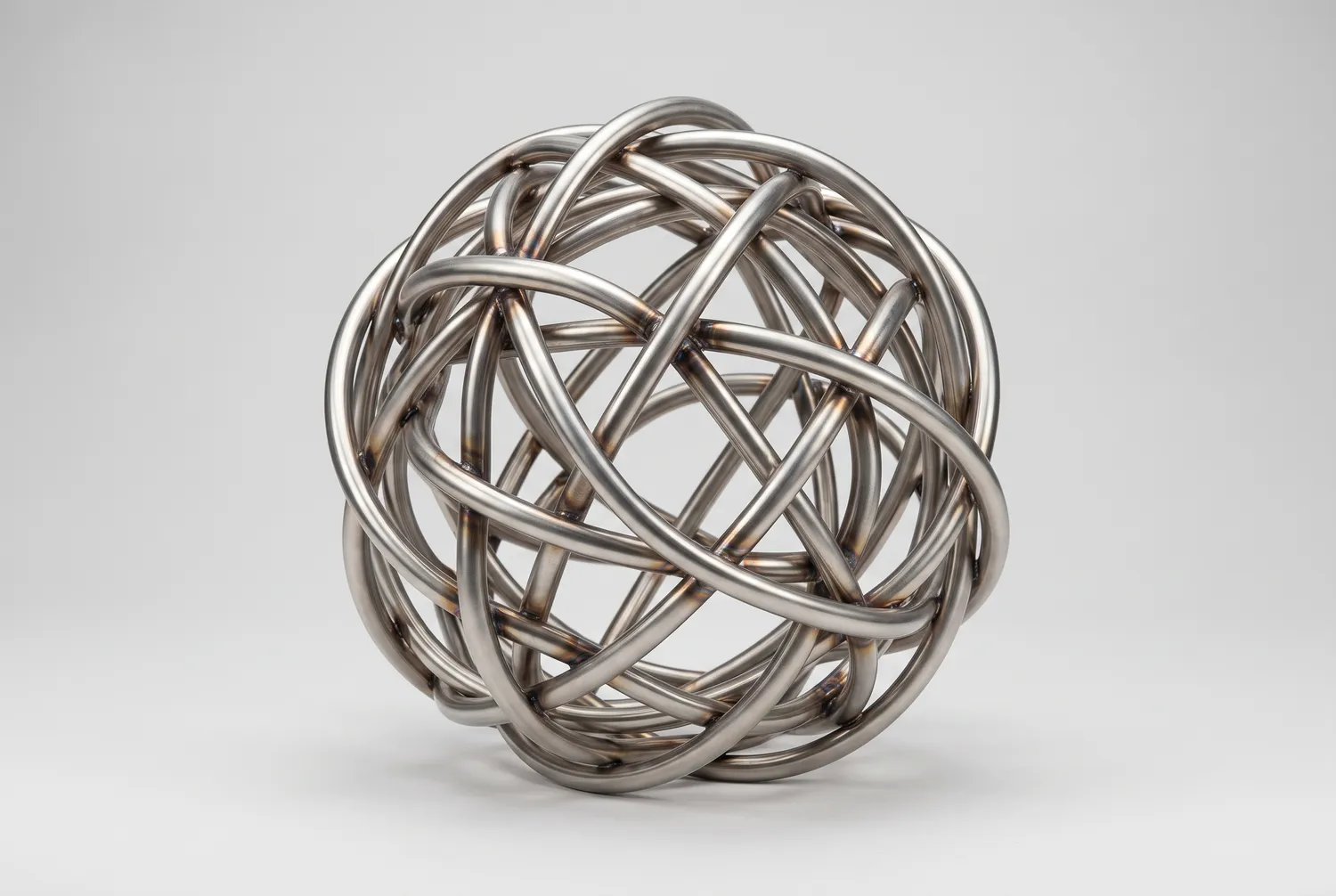

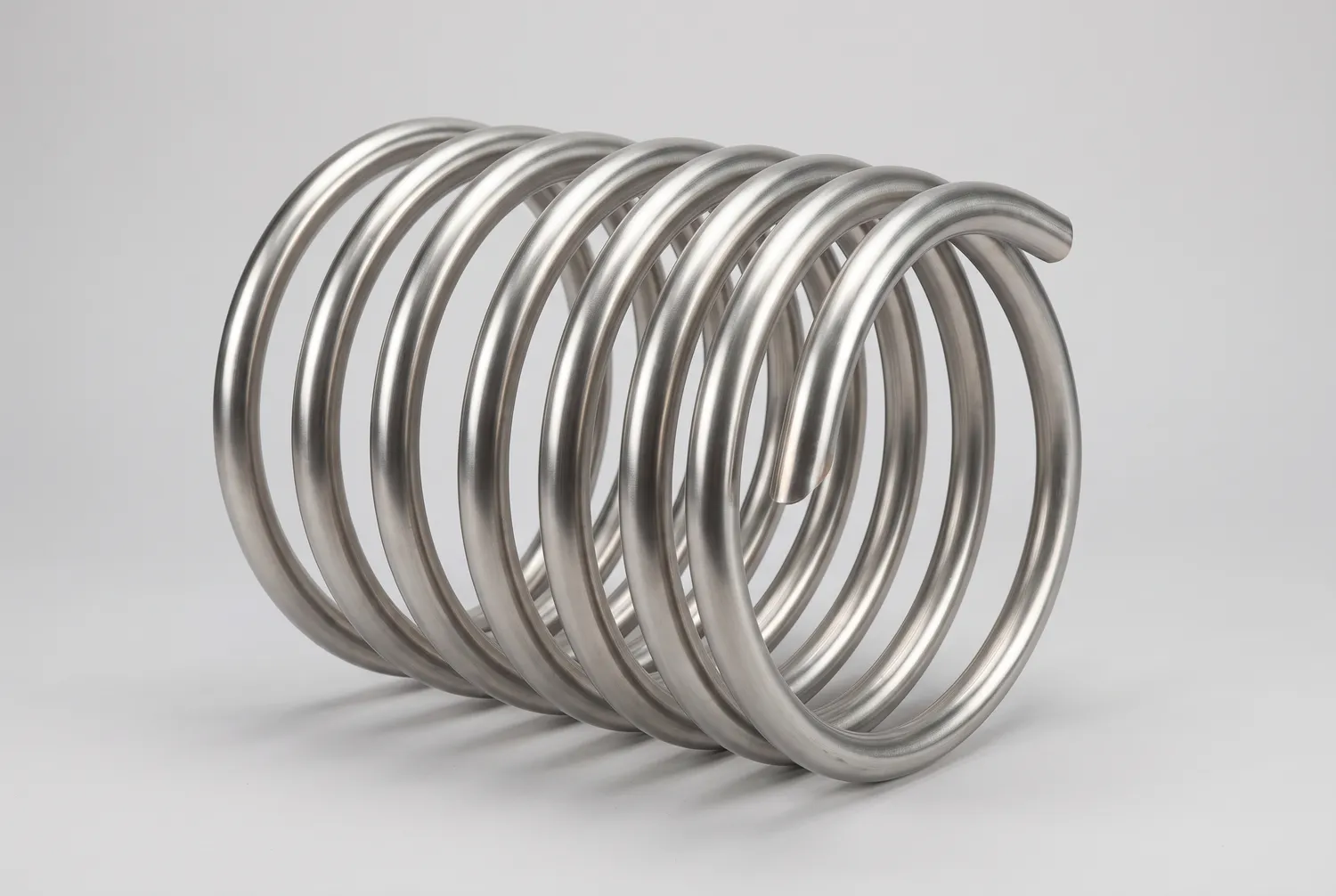

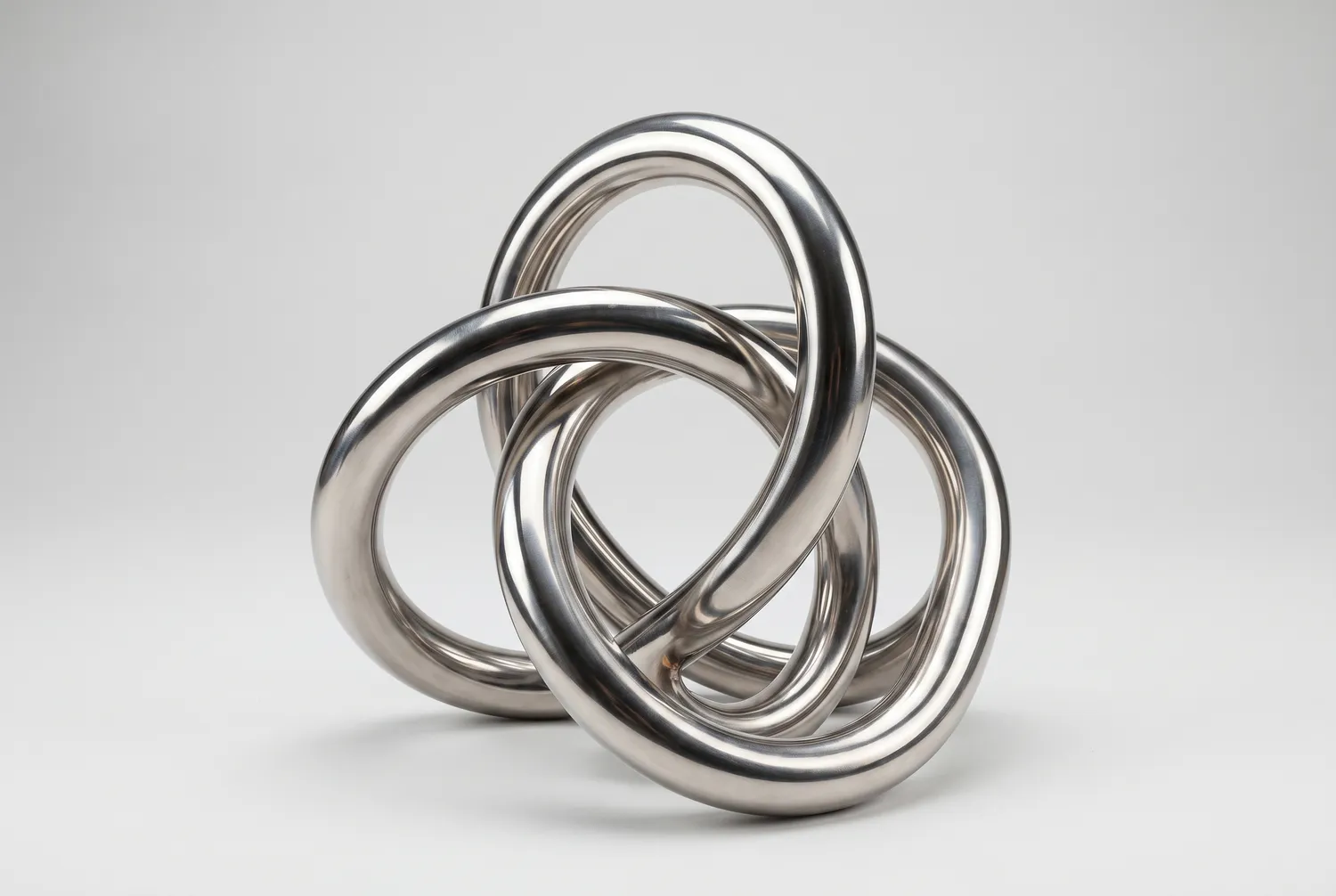

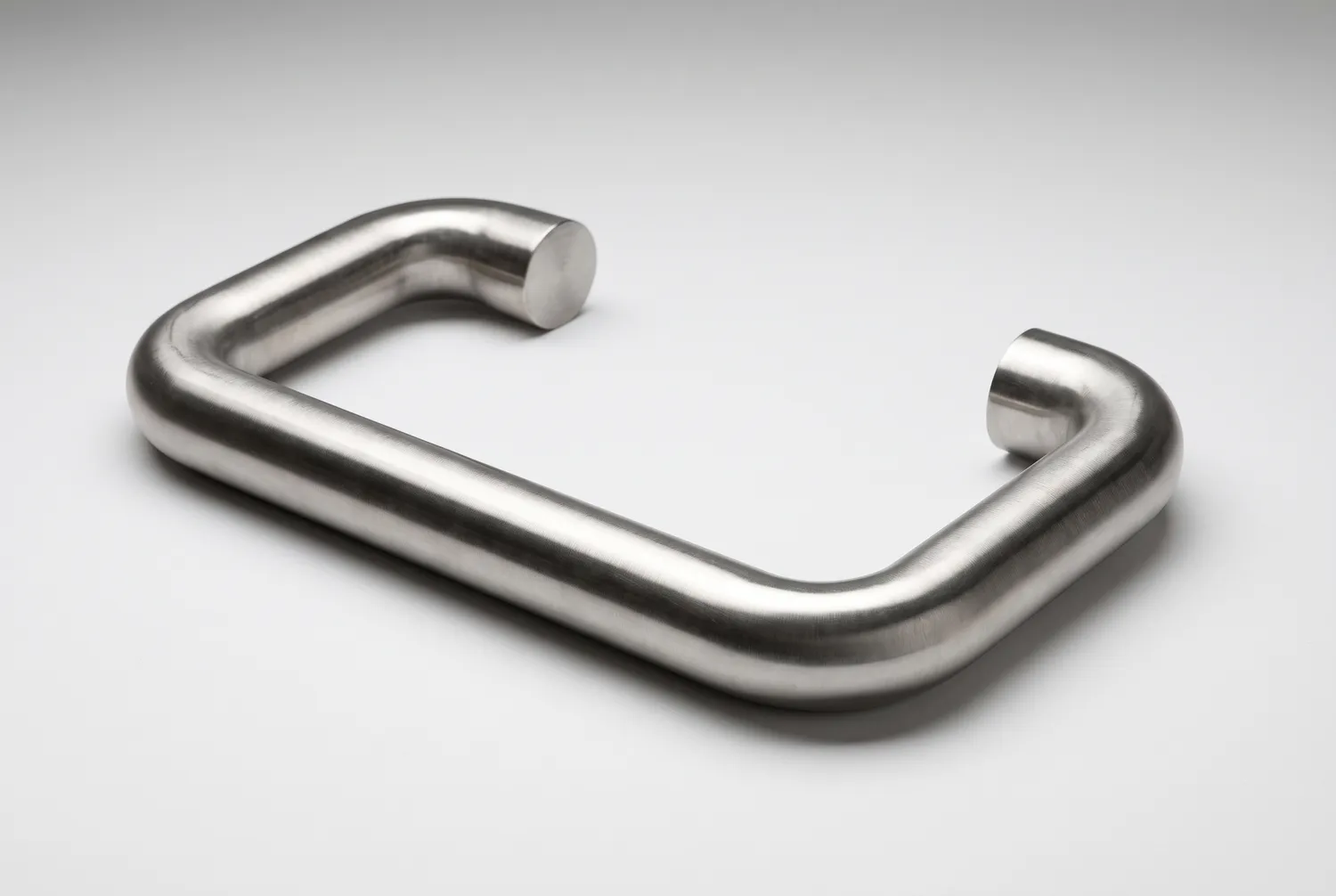

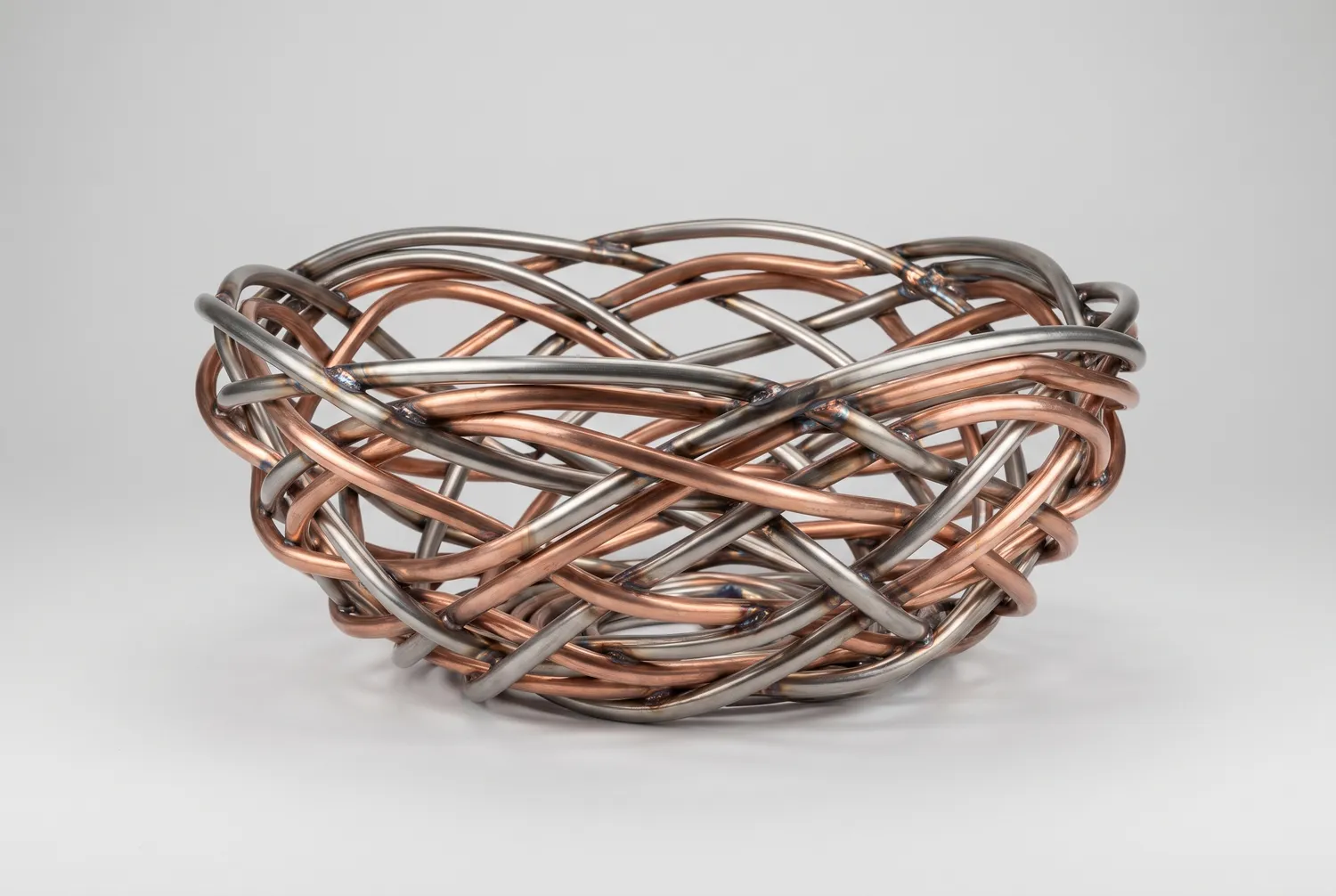

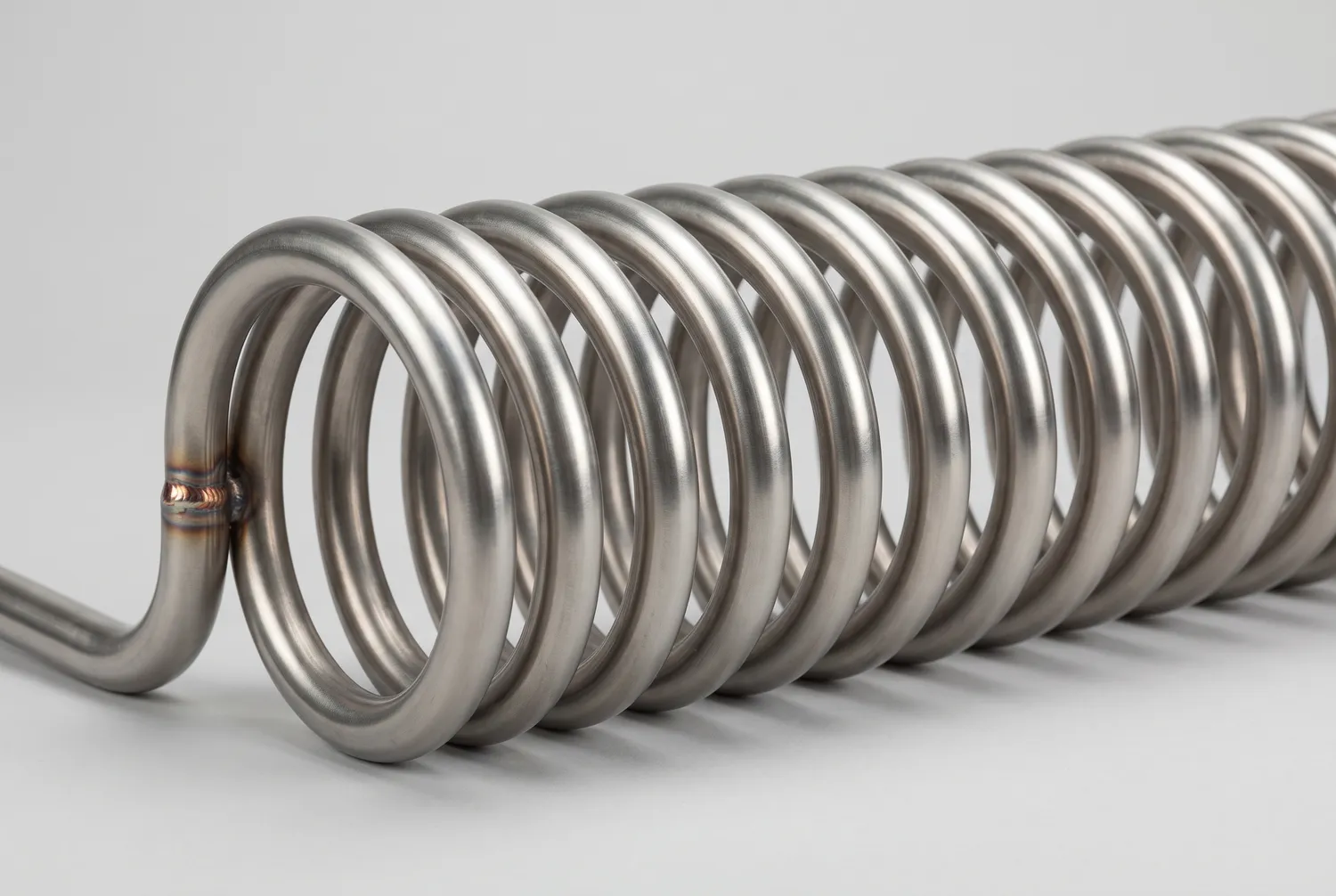

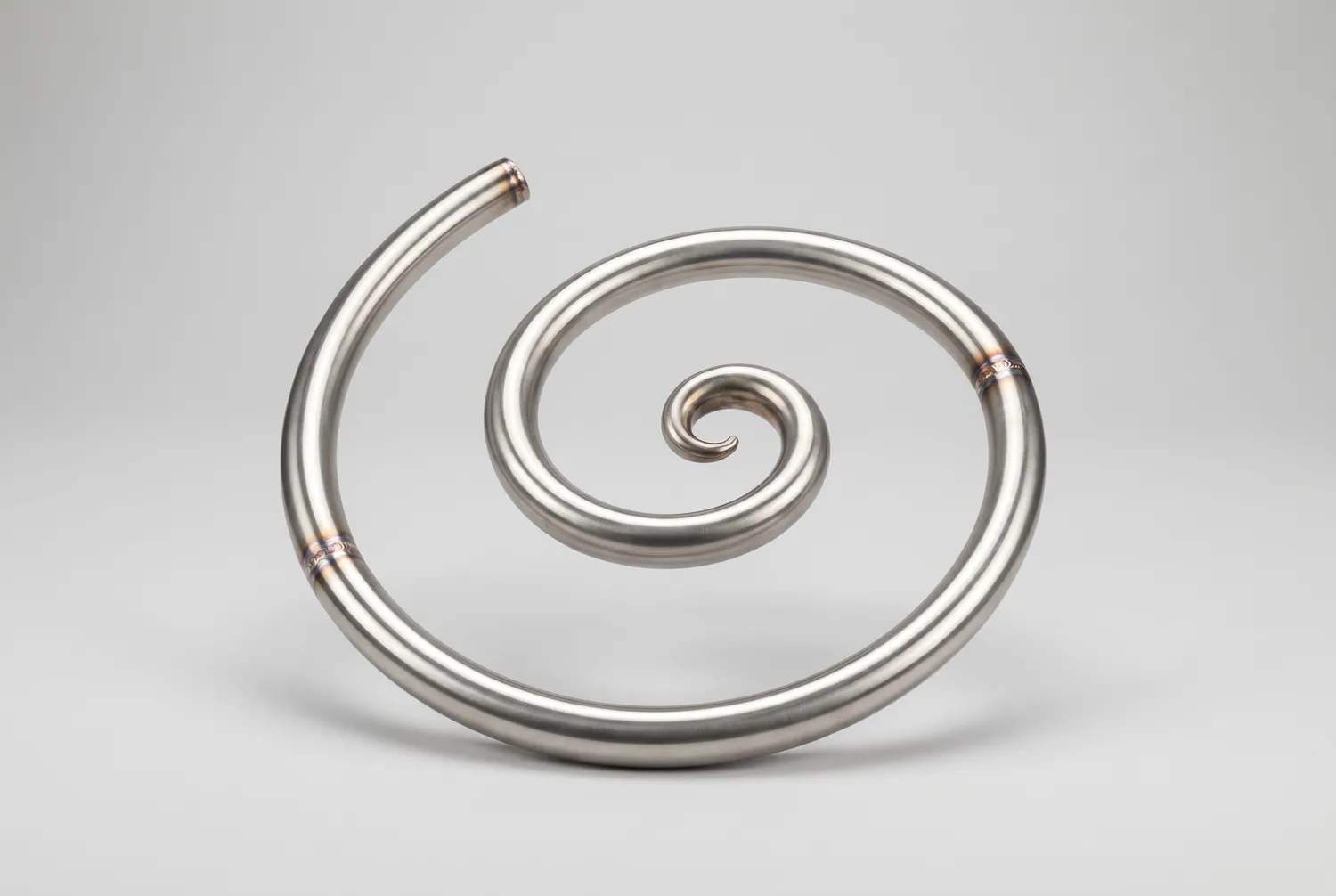

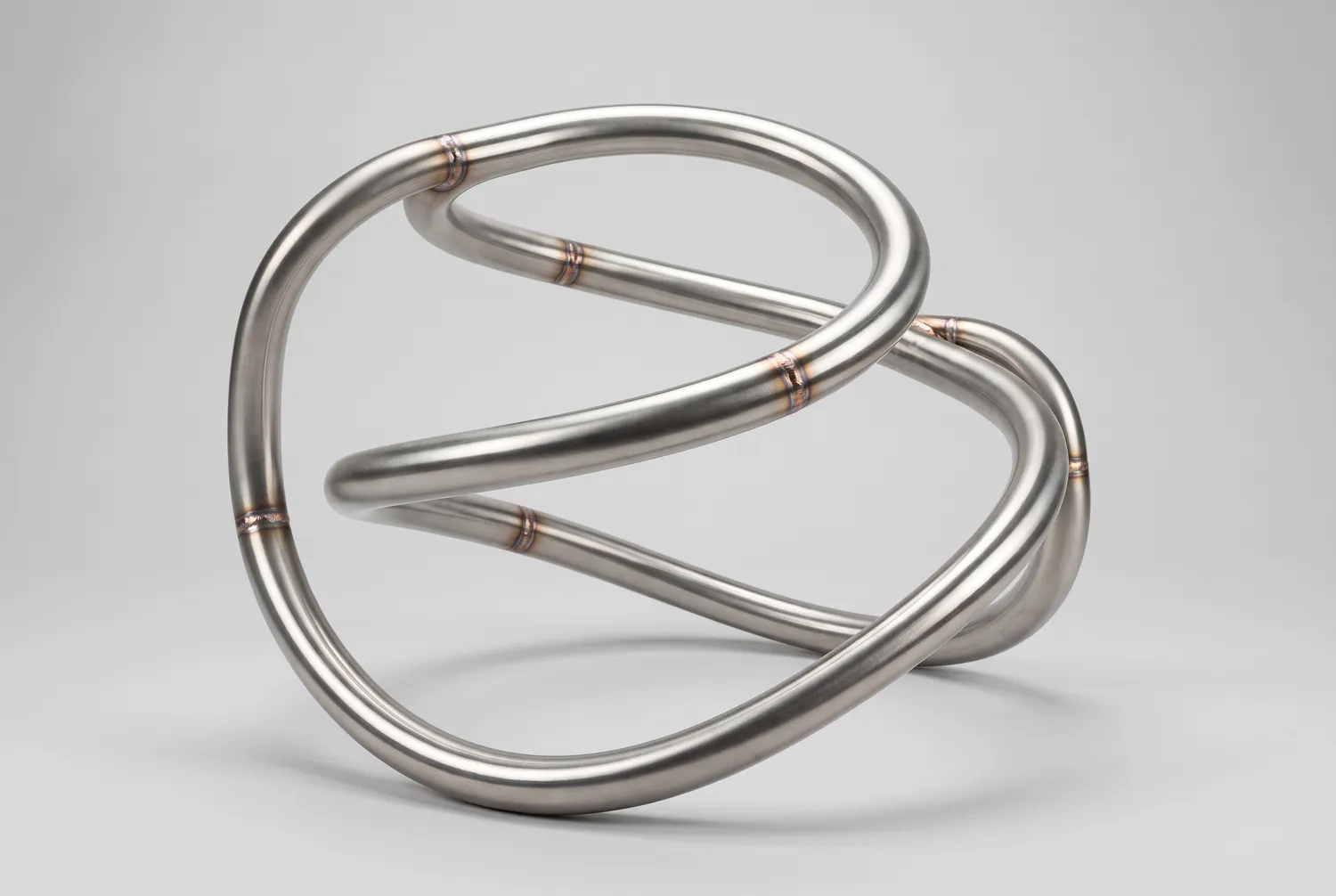

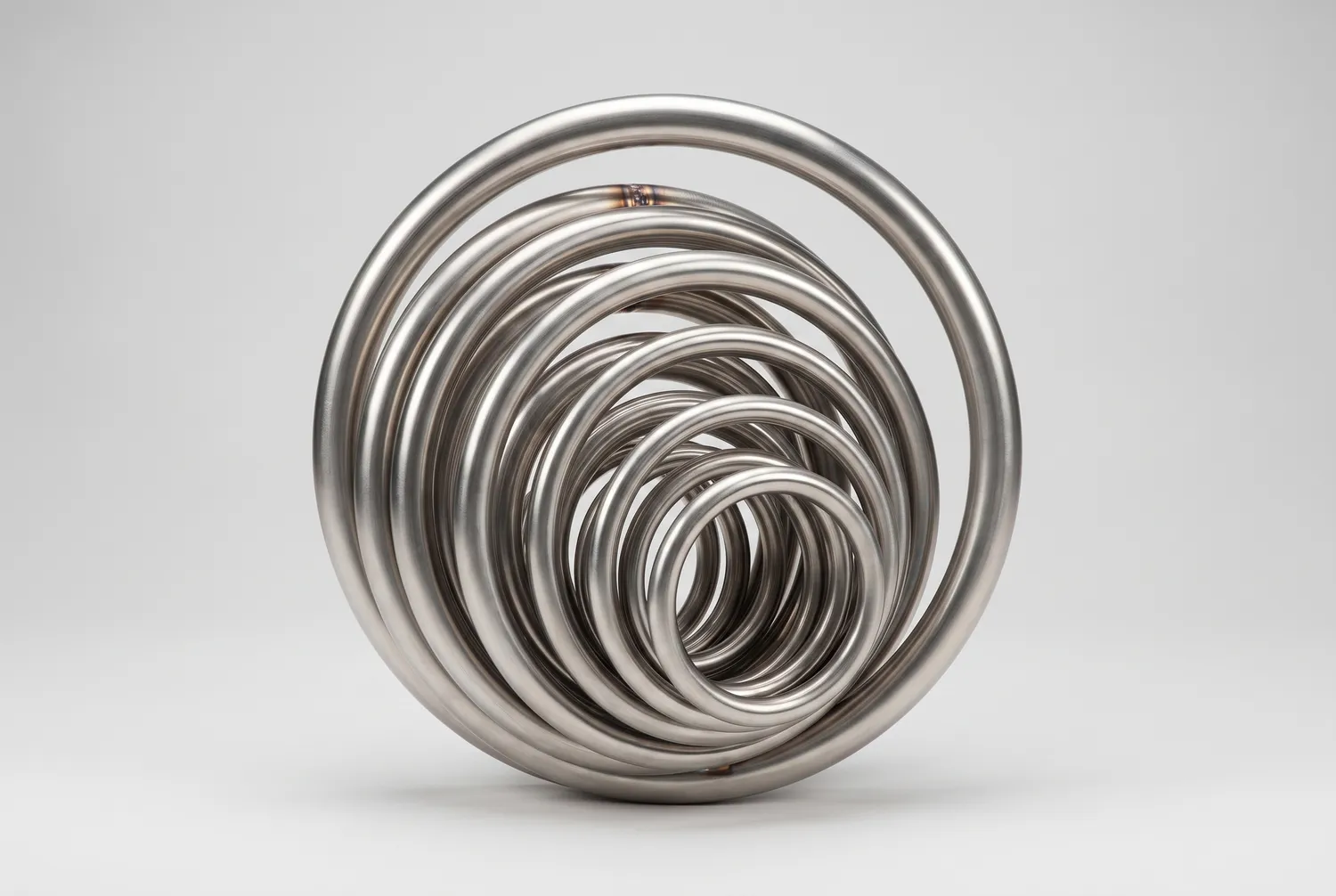

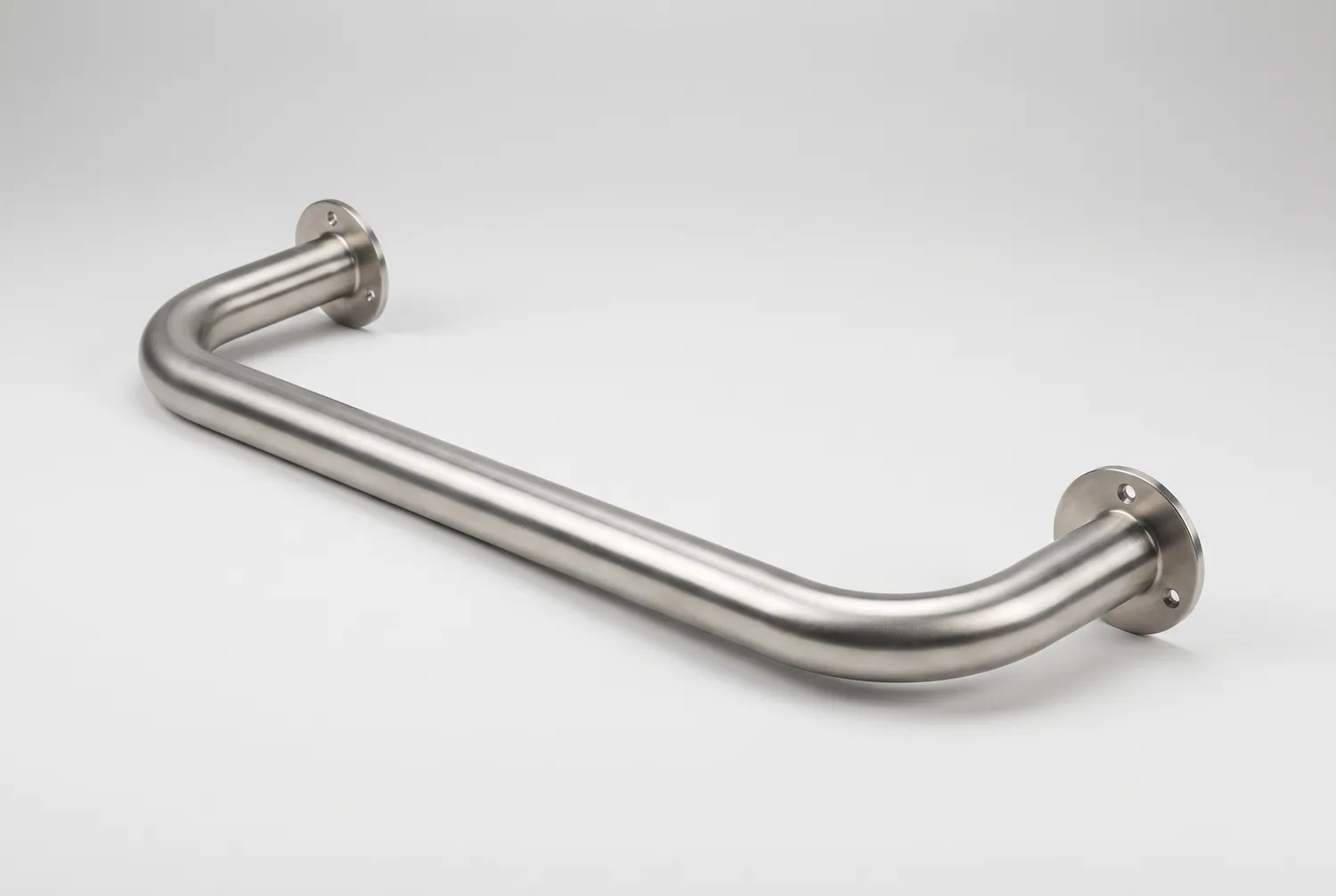

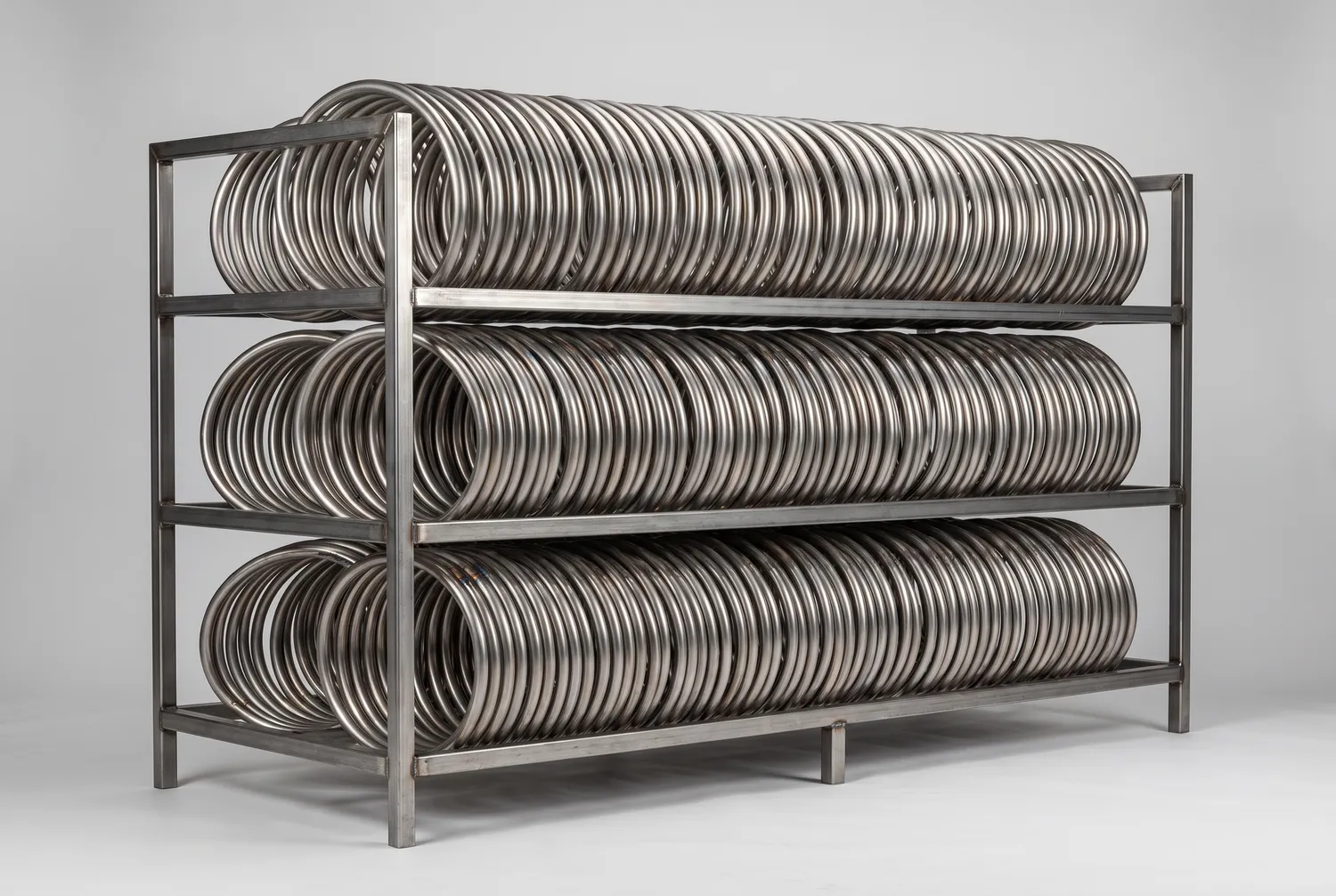

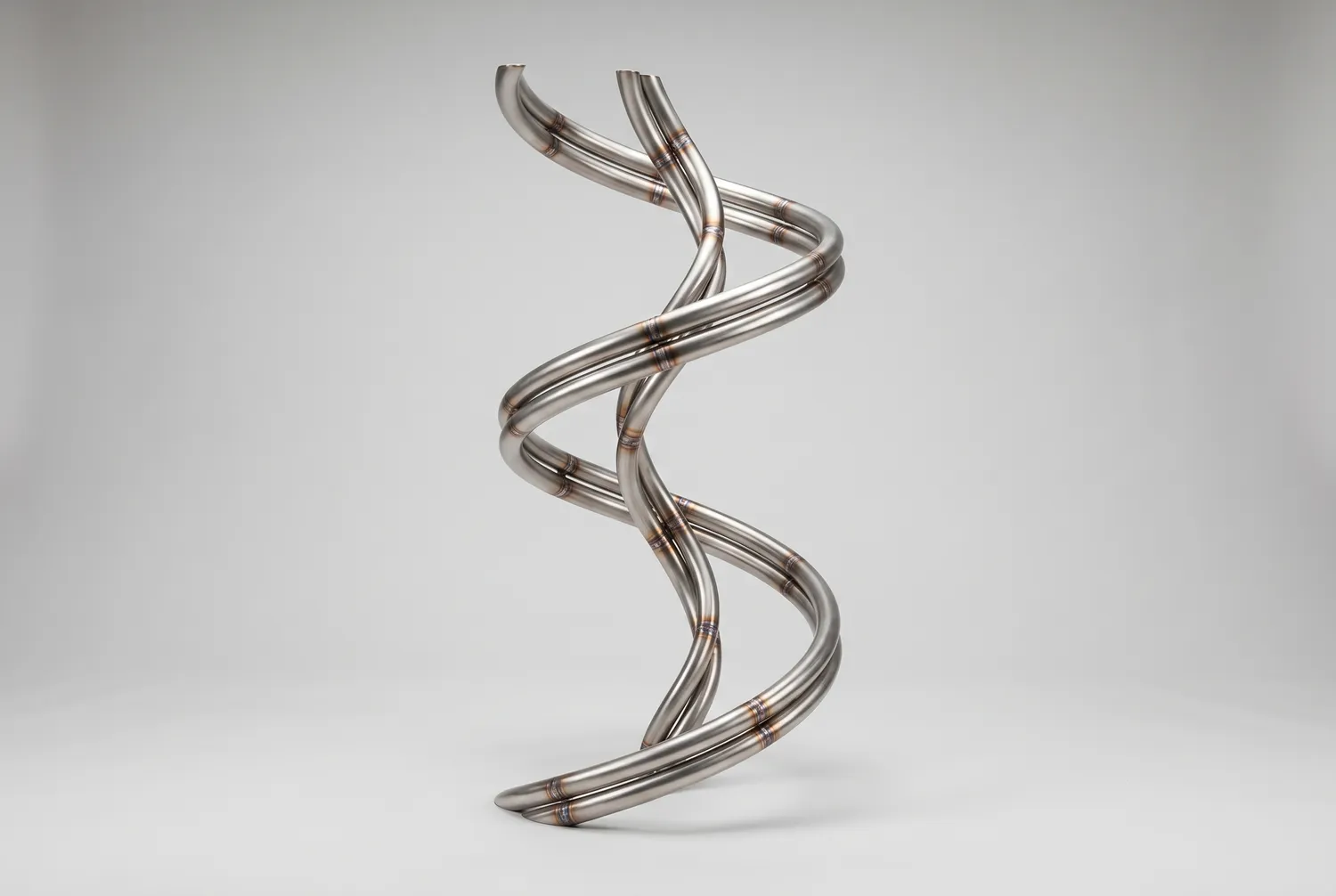

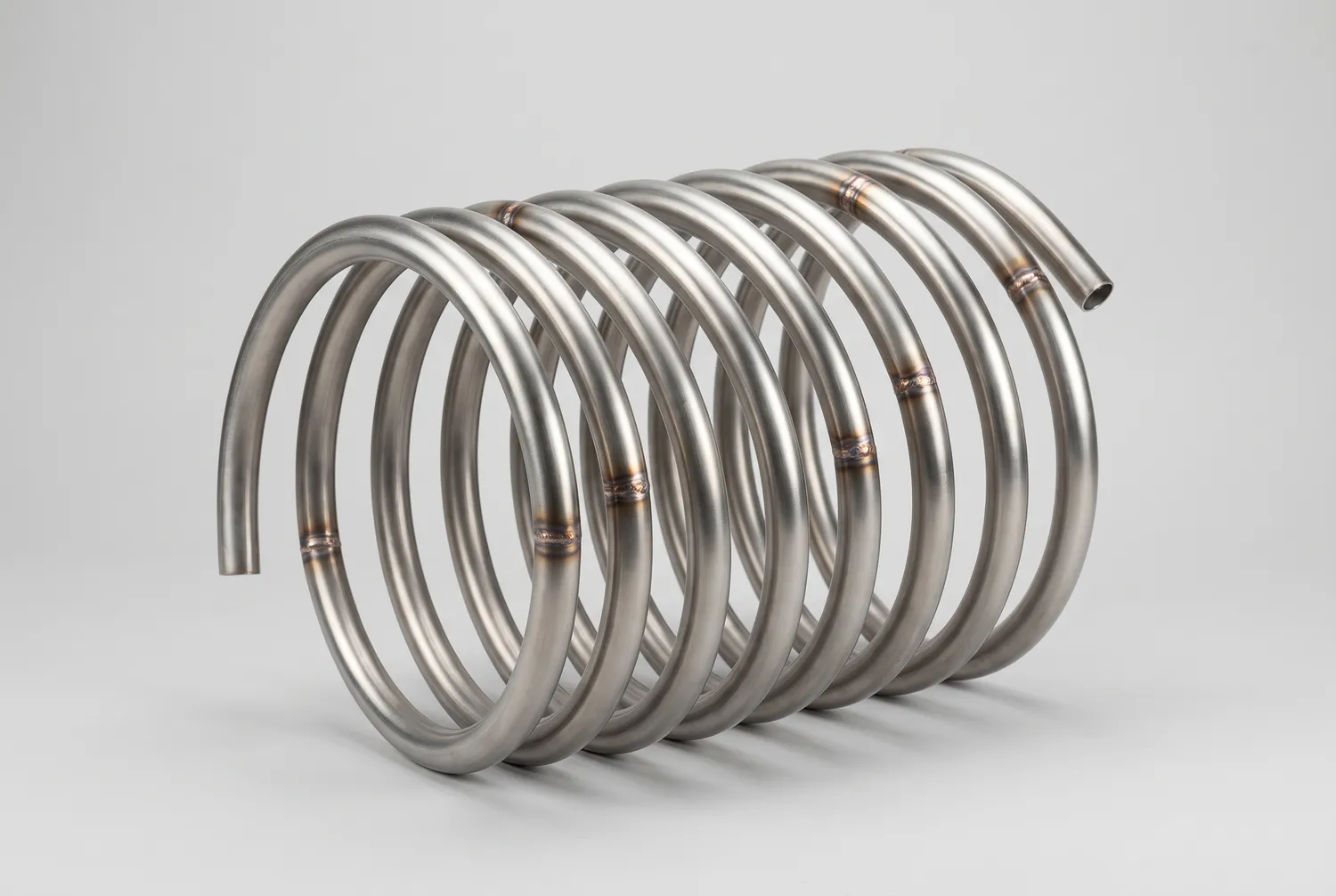

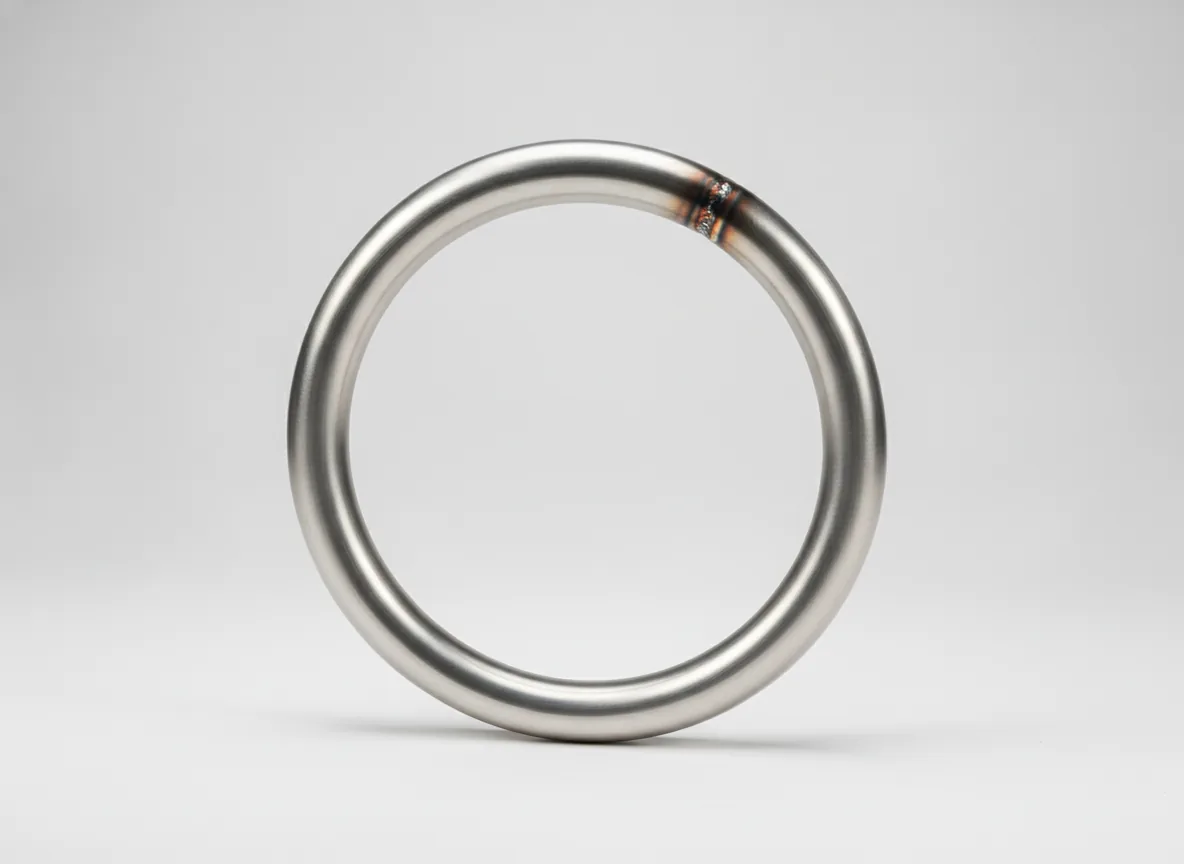

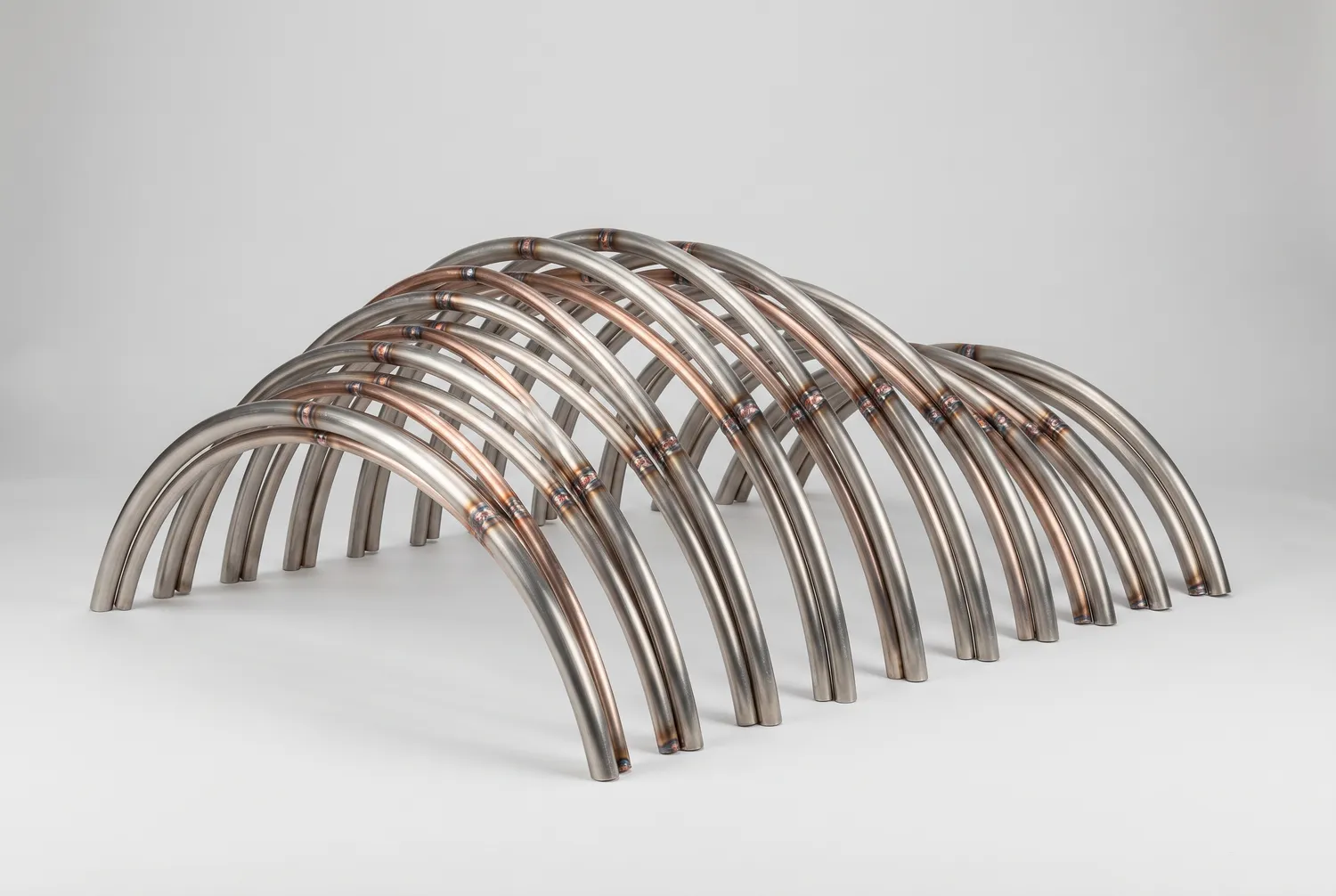

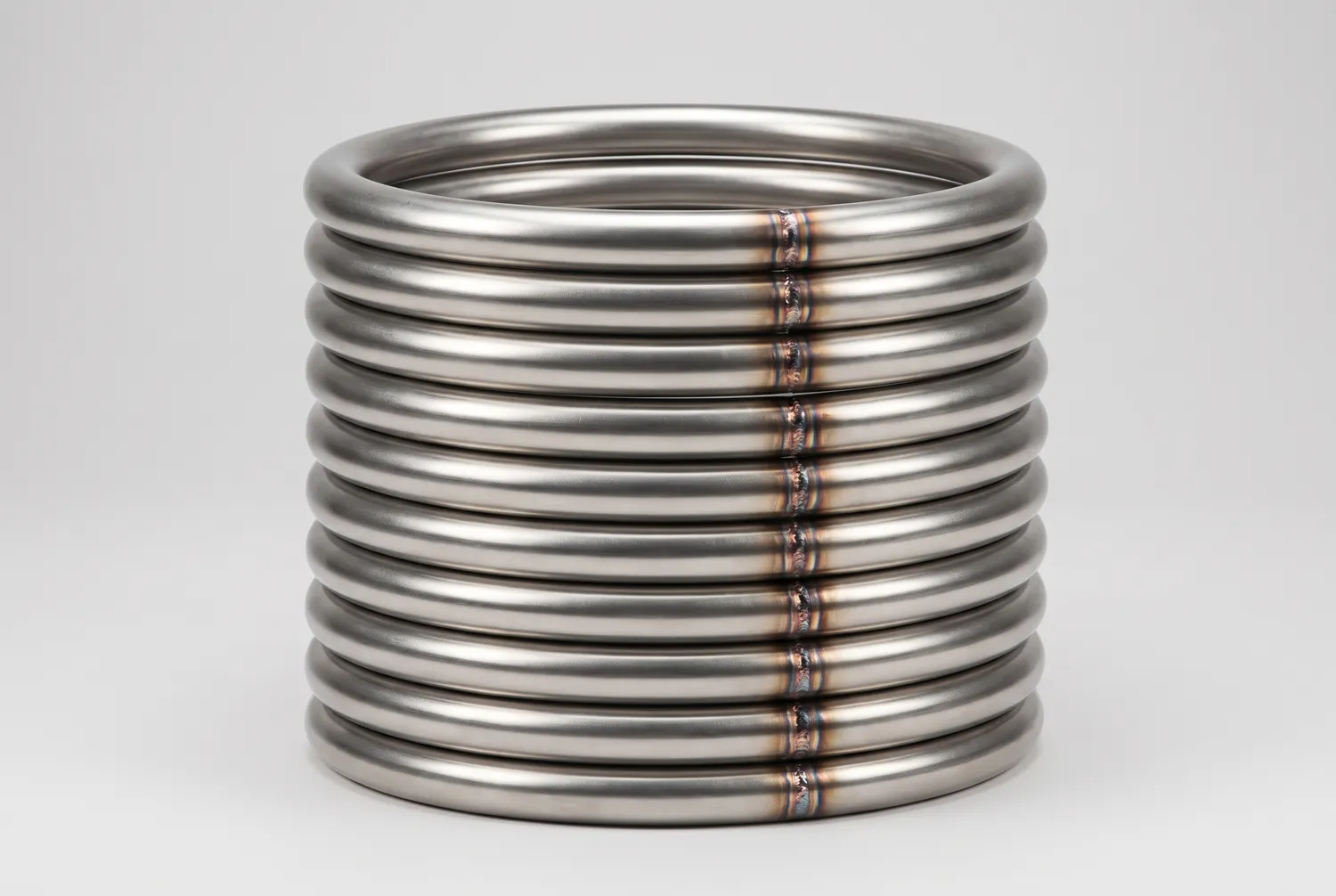

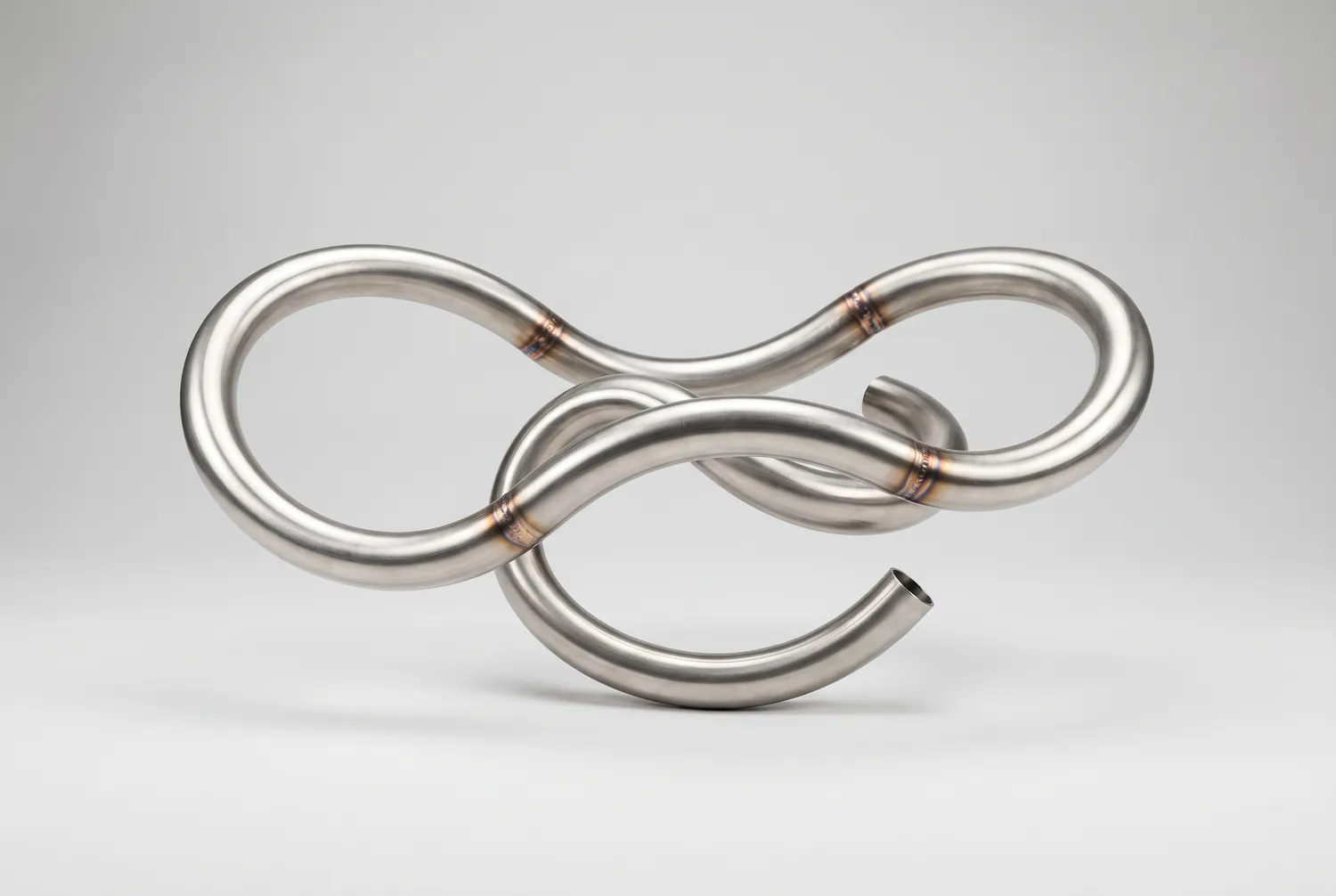

Cài máy uốn một lần, chạy hàng trăm tay vịn, vòng khuyên, ống xoắn giống hệt nhau. Hoặc uốn ống thành hình chưa ai từng làm: nút thắt, hình xoắn ốc, quả cầu đan. Đường nào vẽ được là uốn được. Vuốt xem thư viện ảnh.

Vẽ sao cho uốn chuẩn

Vài thói quen nhỏ khi vẽ giúp ống uốn tròn đều, lặp lại chính xác và không nứt. Gửi mô hình đường tâm hoặc bảng uốn, xưởng sẽ báo những chỗ không uốn được trước khi đưa lên máy.

Giữ bán kính đủ rộng

Nên thiết kế bán kính đường tâm ít nhất gấp 2 lần đường kính ống. Nhỏ hơn thì phải dùng lõi đỡ và chi phí cao hơn.

Chừa đoạn thẳng để kẹp

Chừa khoảng 2 lần đường kính ống thẳng giữa các đoạn uốn (và ở hai đầu) để khuôn có chỗ kẹp.

Mặt ngoài bị mỏng đi

Thành ngoài của ống bị kéo mỏng đi ở đoạn uốn. Cần tính trước điều này, hoặc xưởng sẽ dùng lõi đỡ cho ống thành mỏng và bán kính gắt.

Ống đàn hồi ngược

Kim loại đàn hồi lại vài độ sau khi uốn. Xưởng uốn dư một chút để ra đúng góc cuối, chỉnh theo từng vật liệu và bán kính.

Thành phẩm từ máy uốn

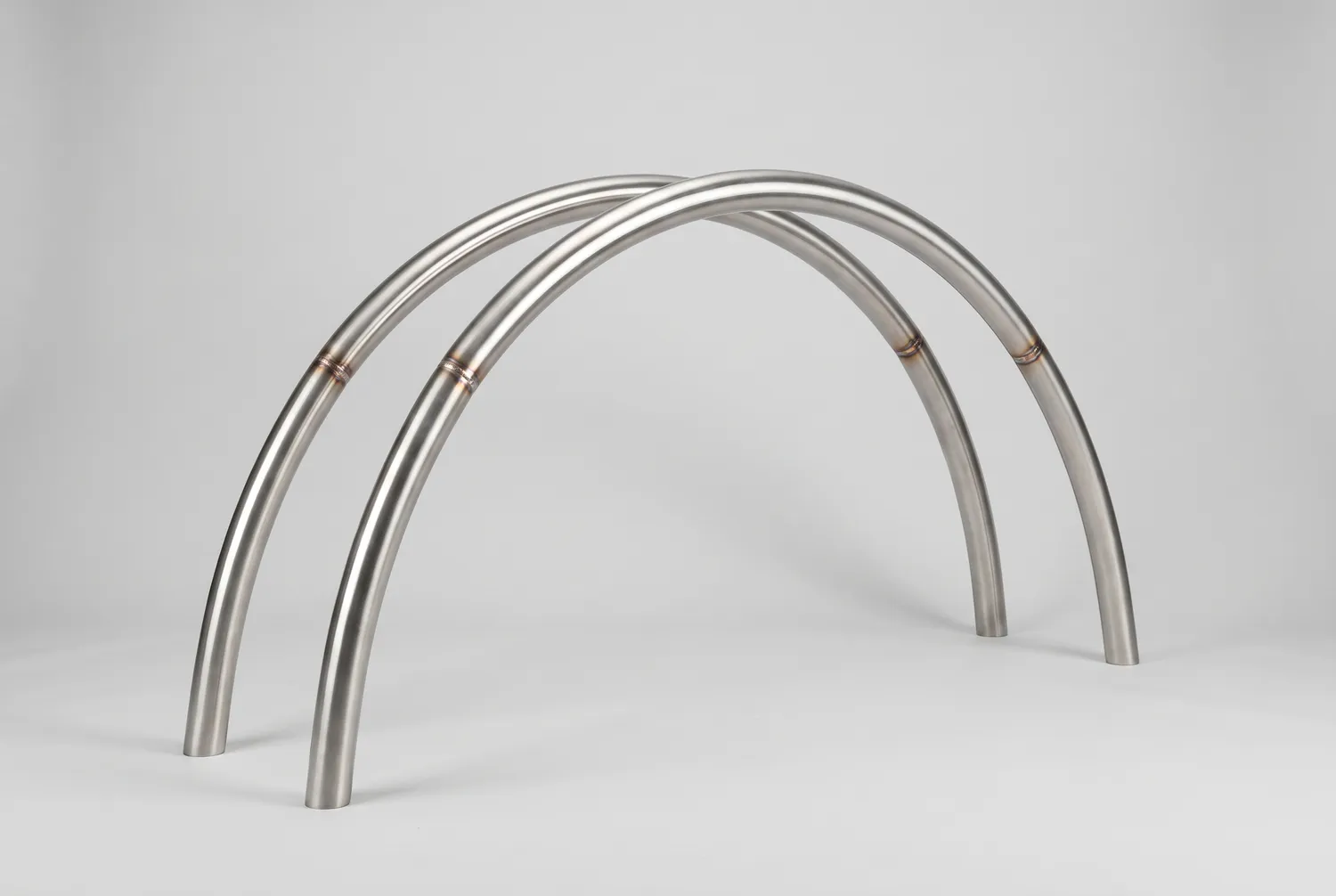

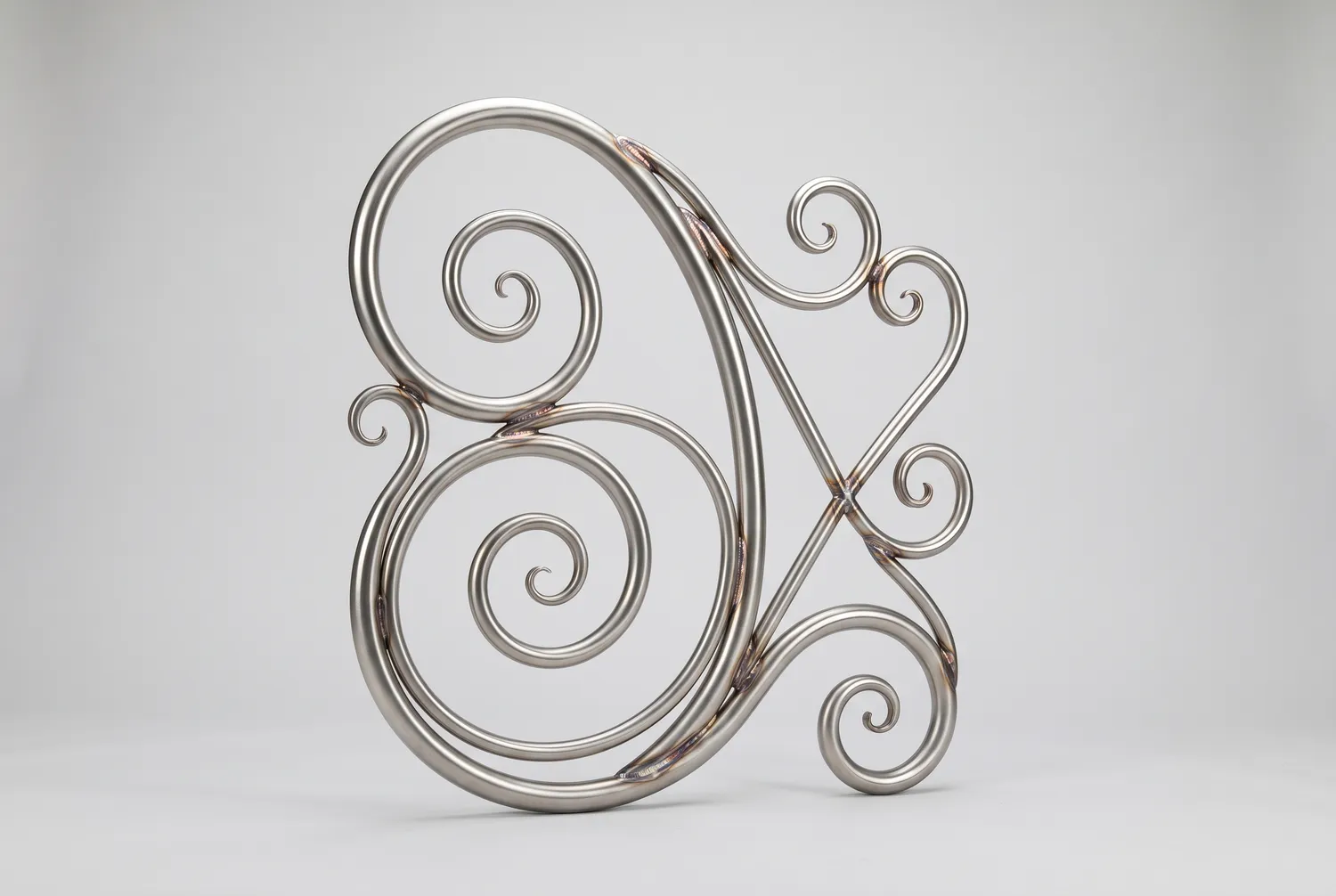

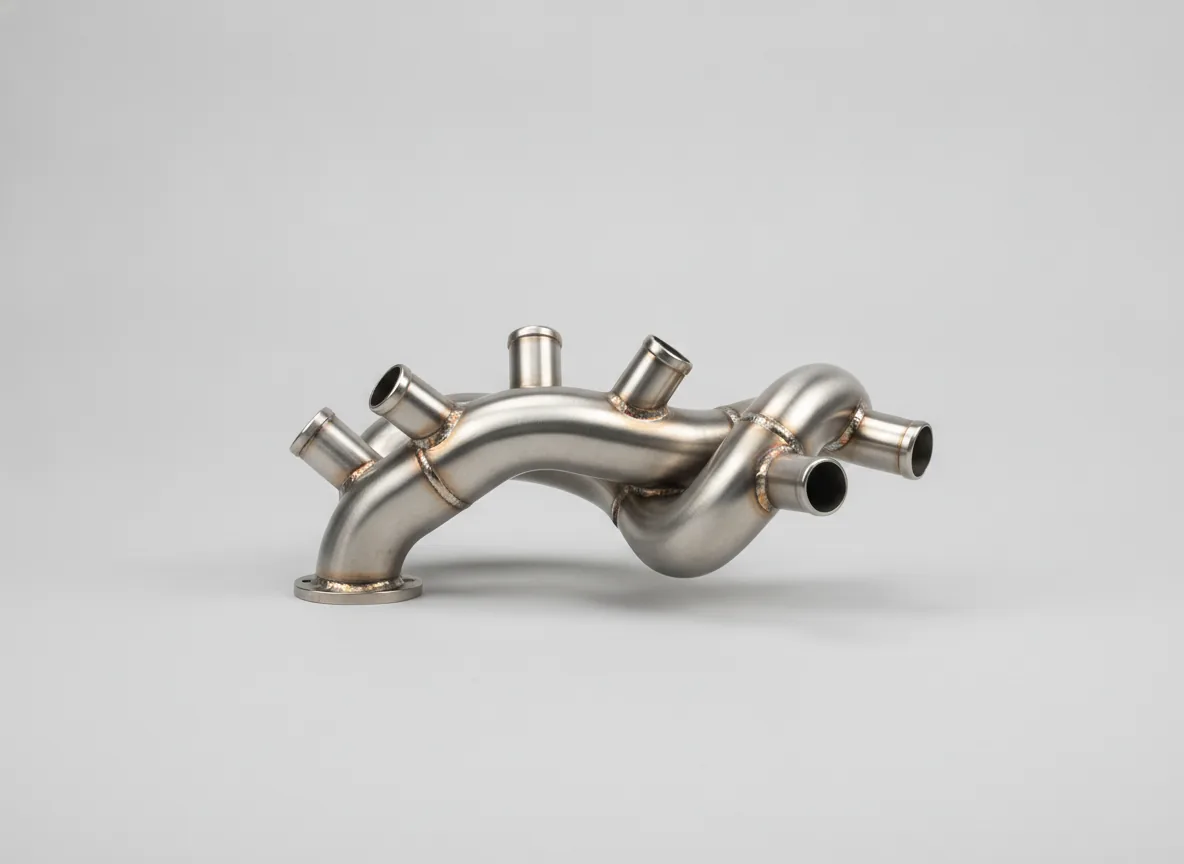

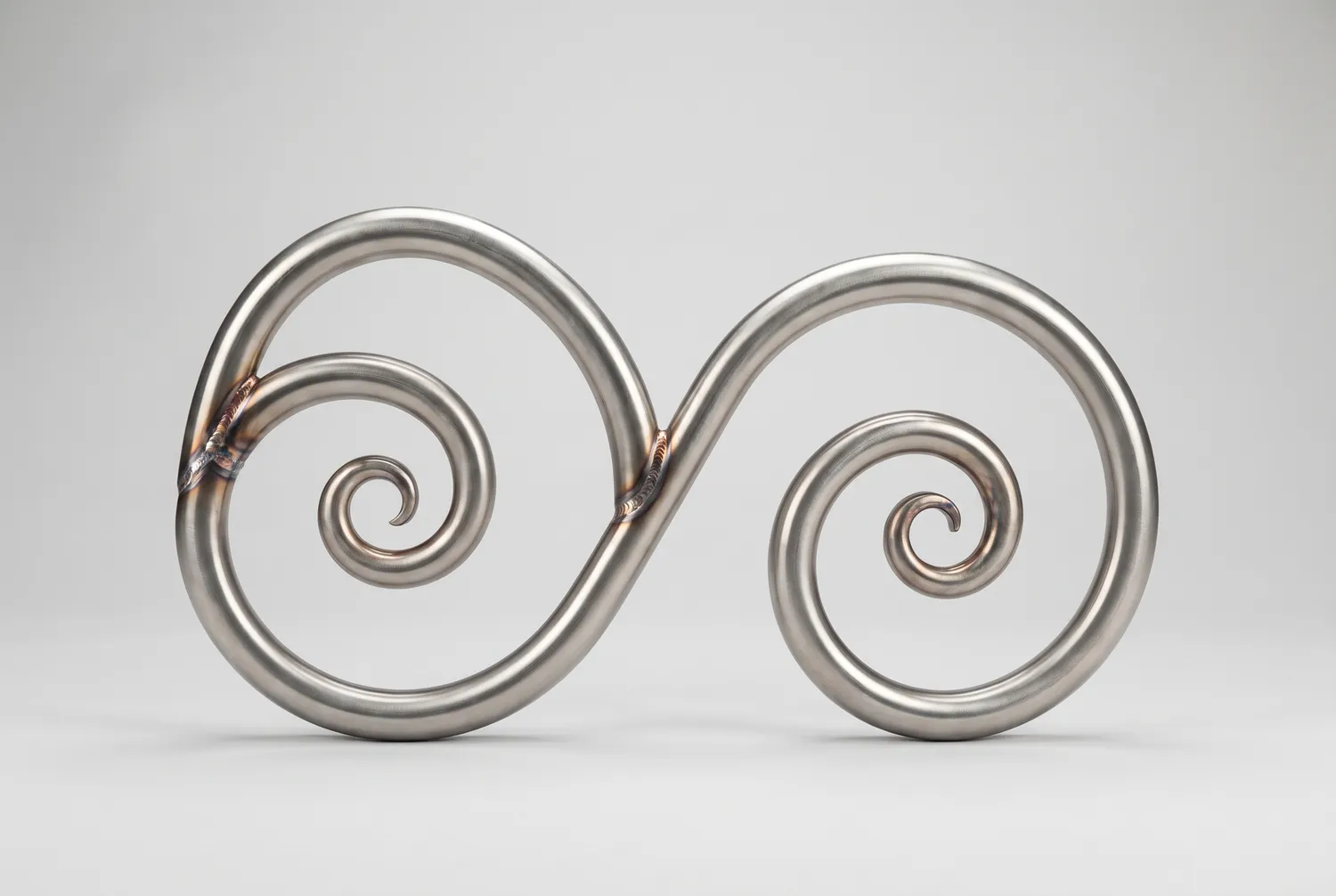

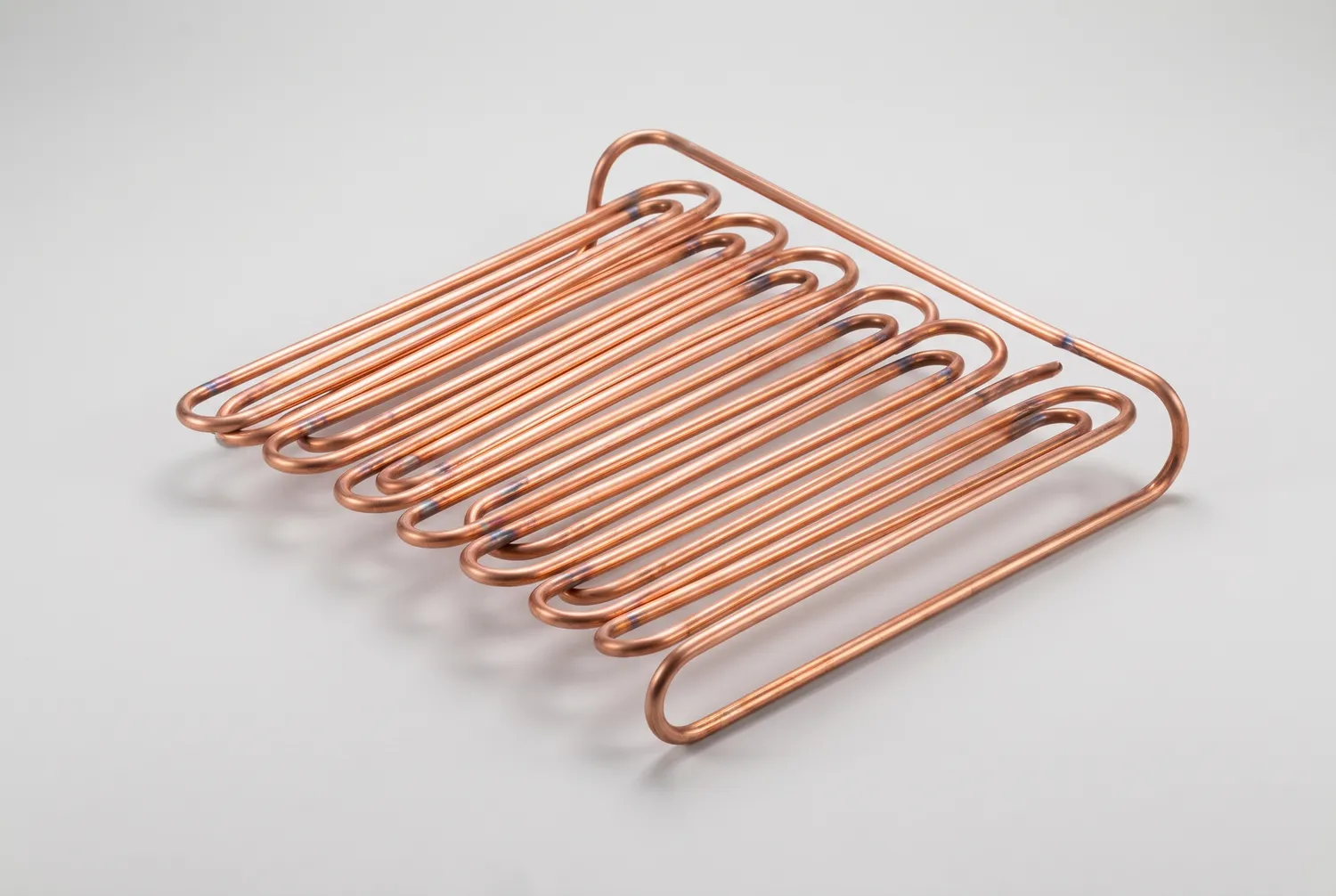

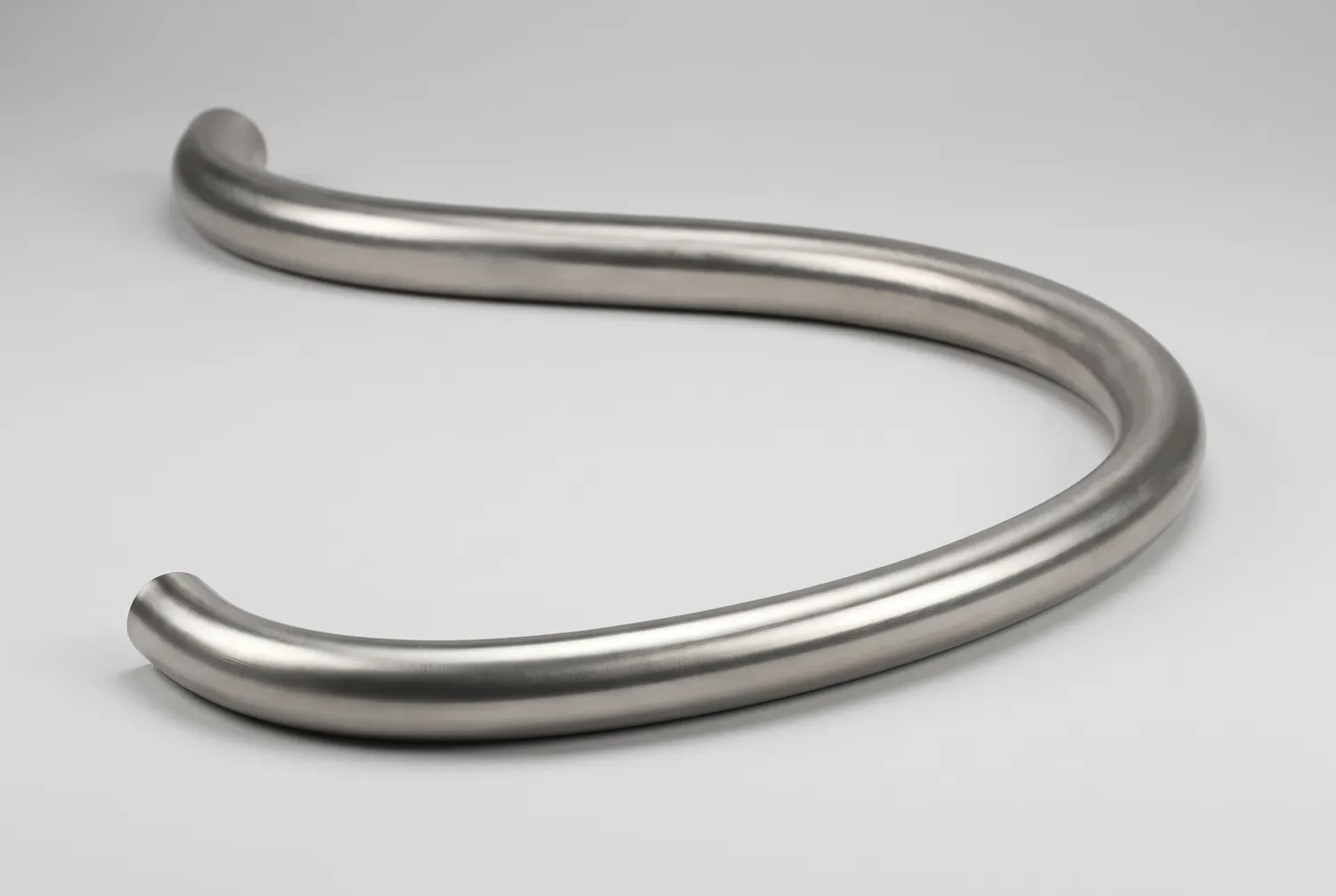

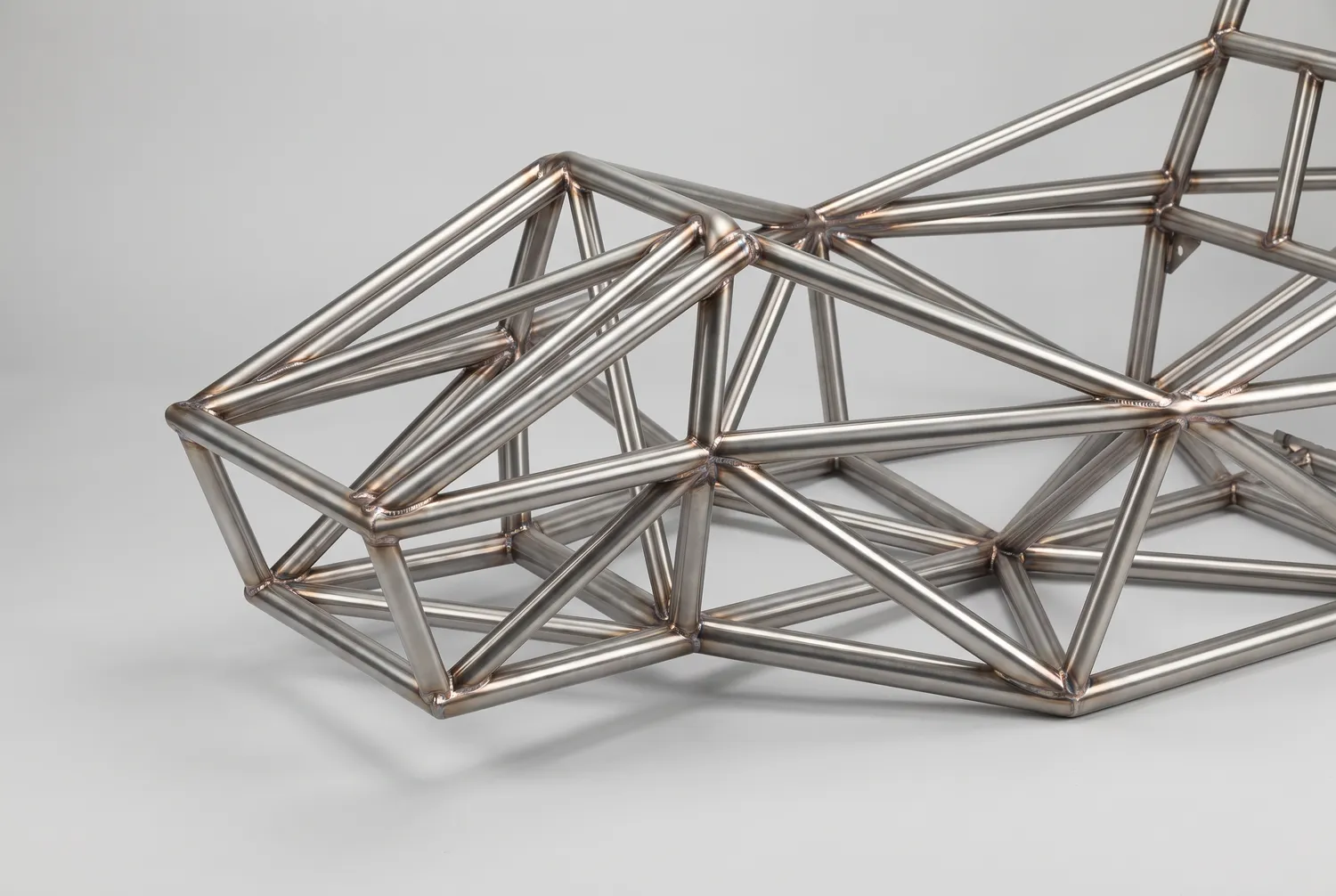

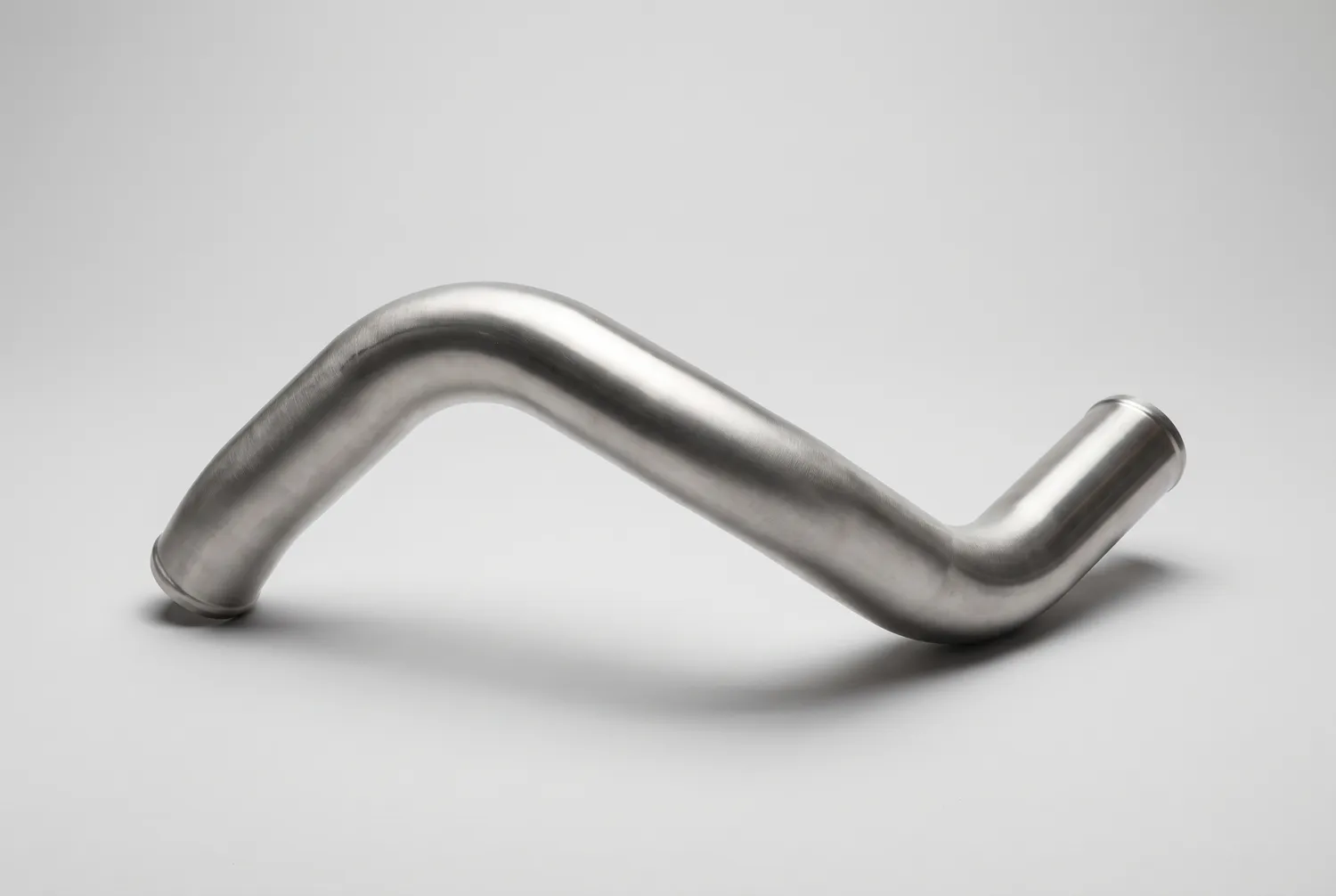

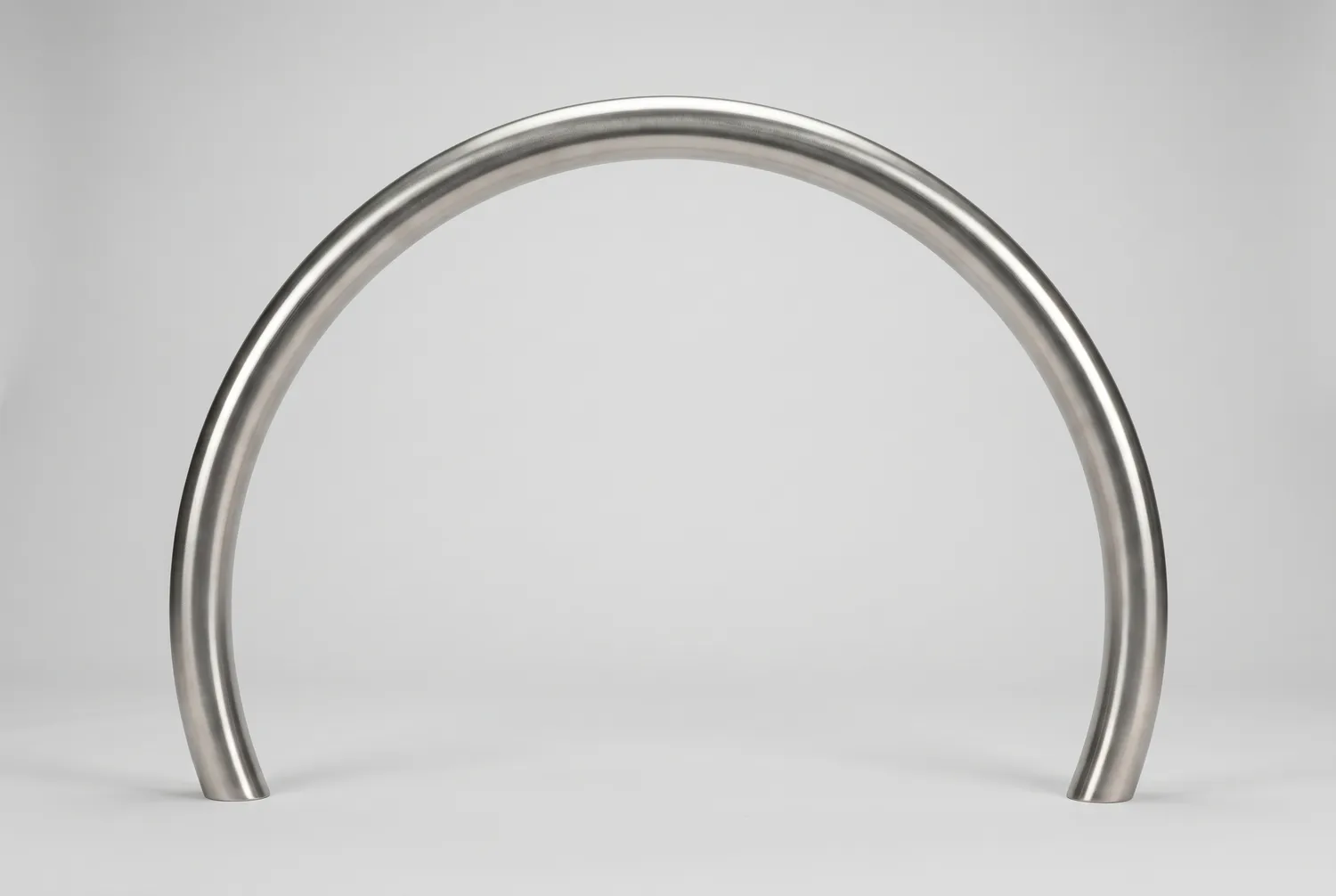

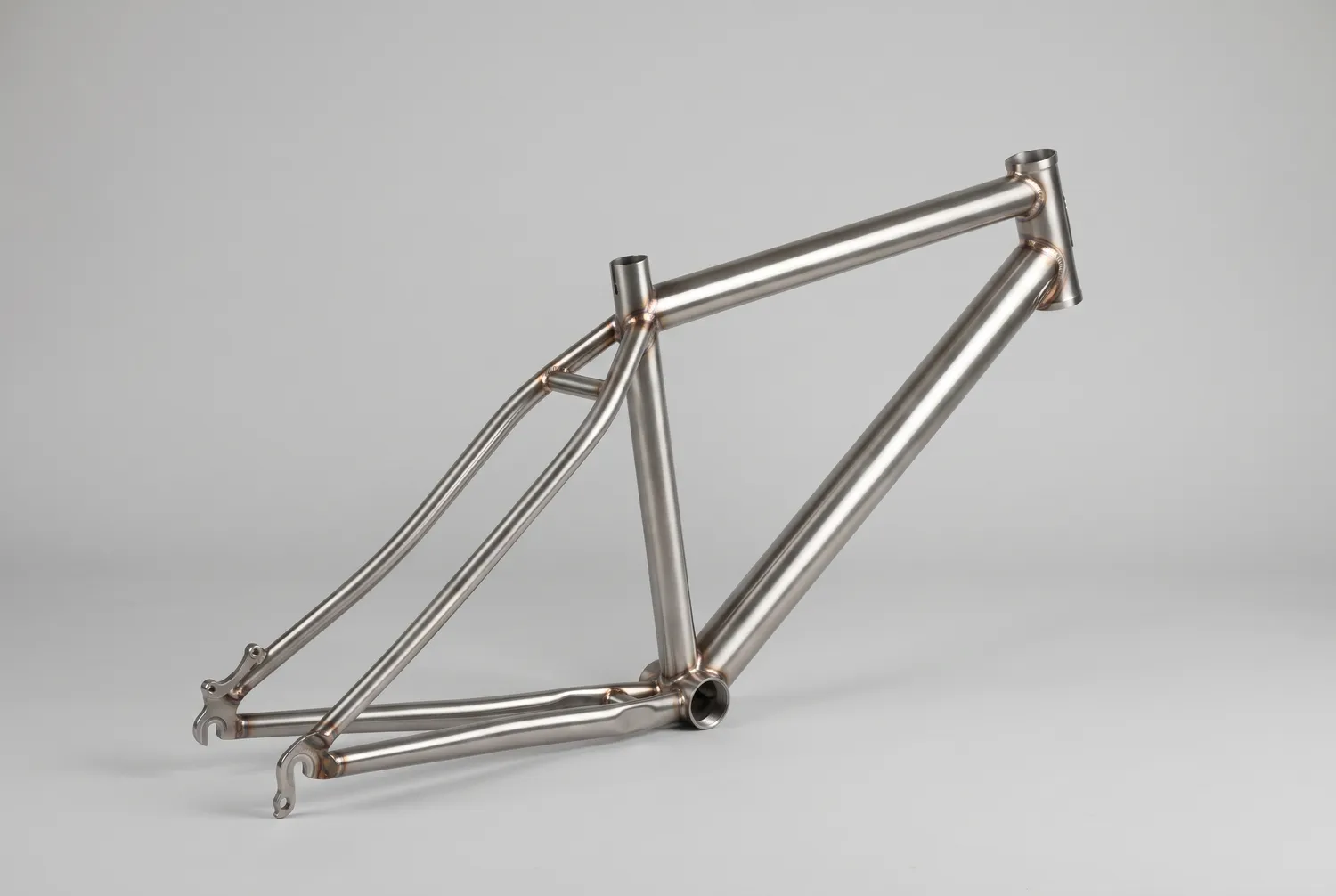

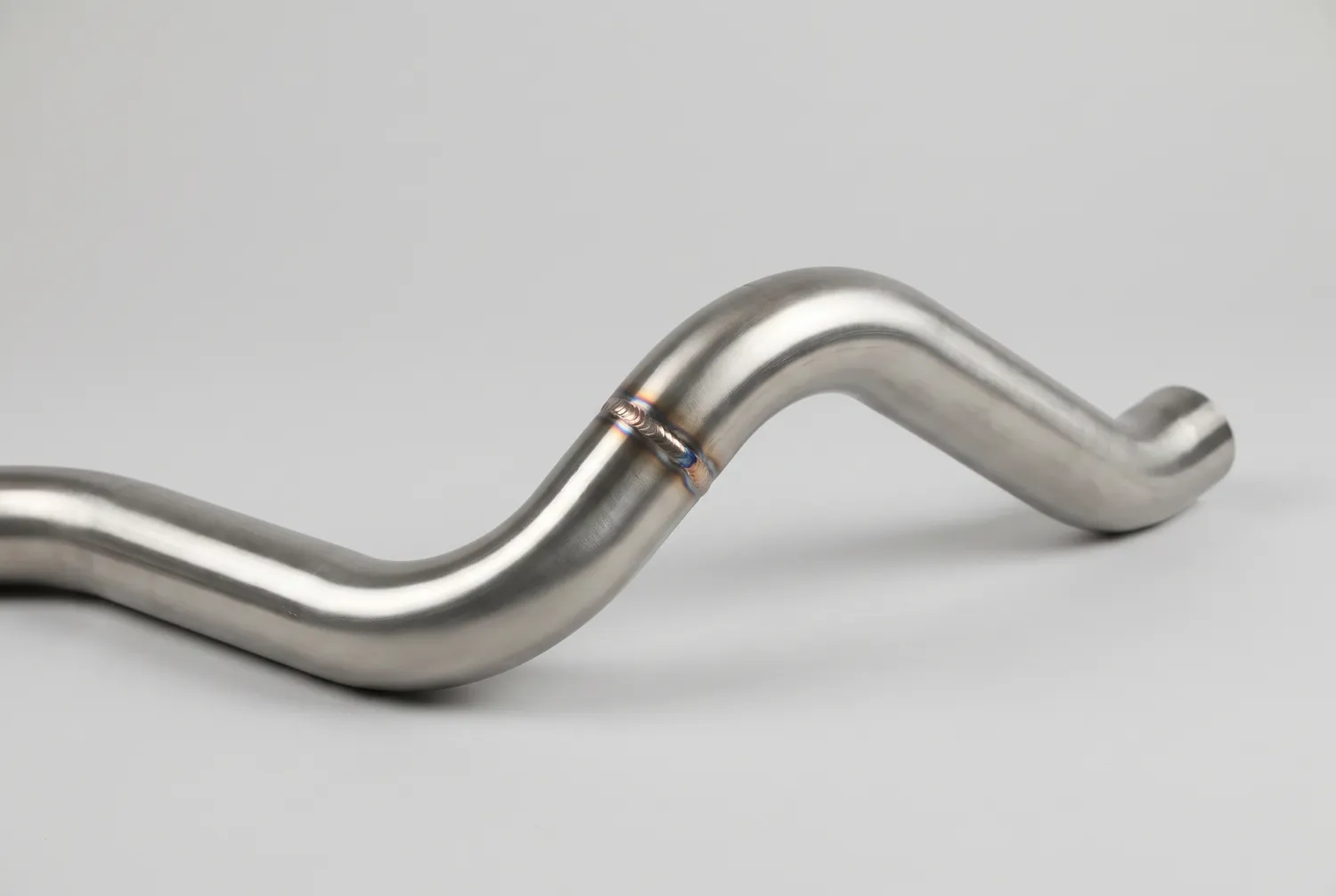

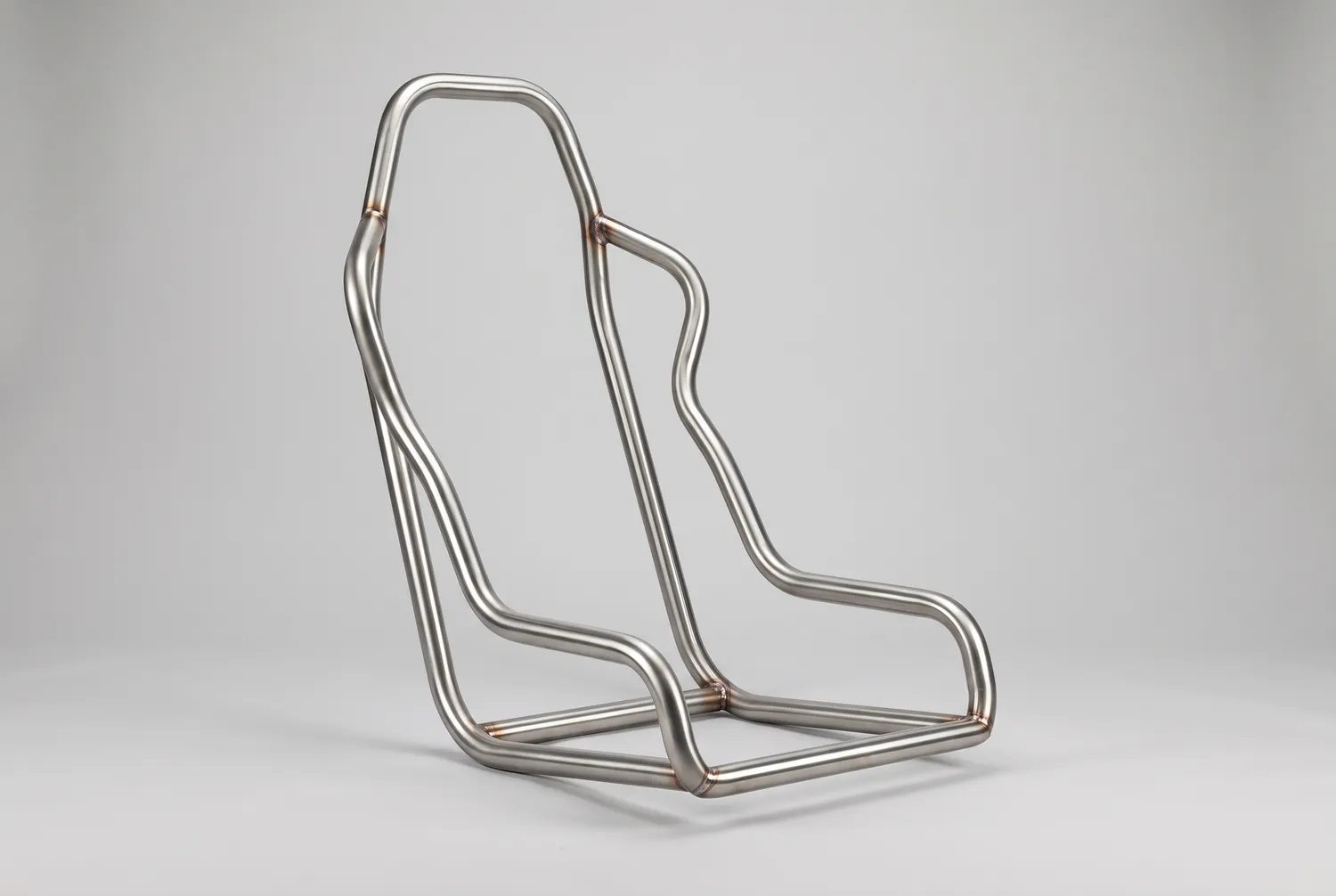

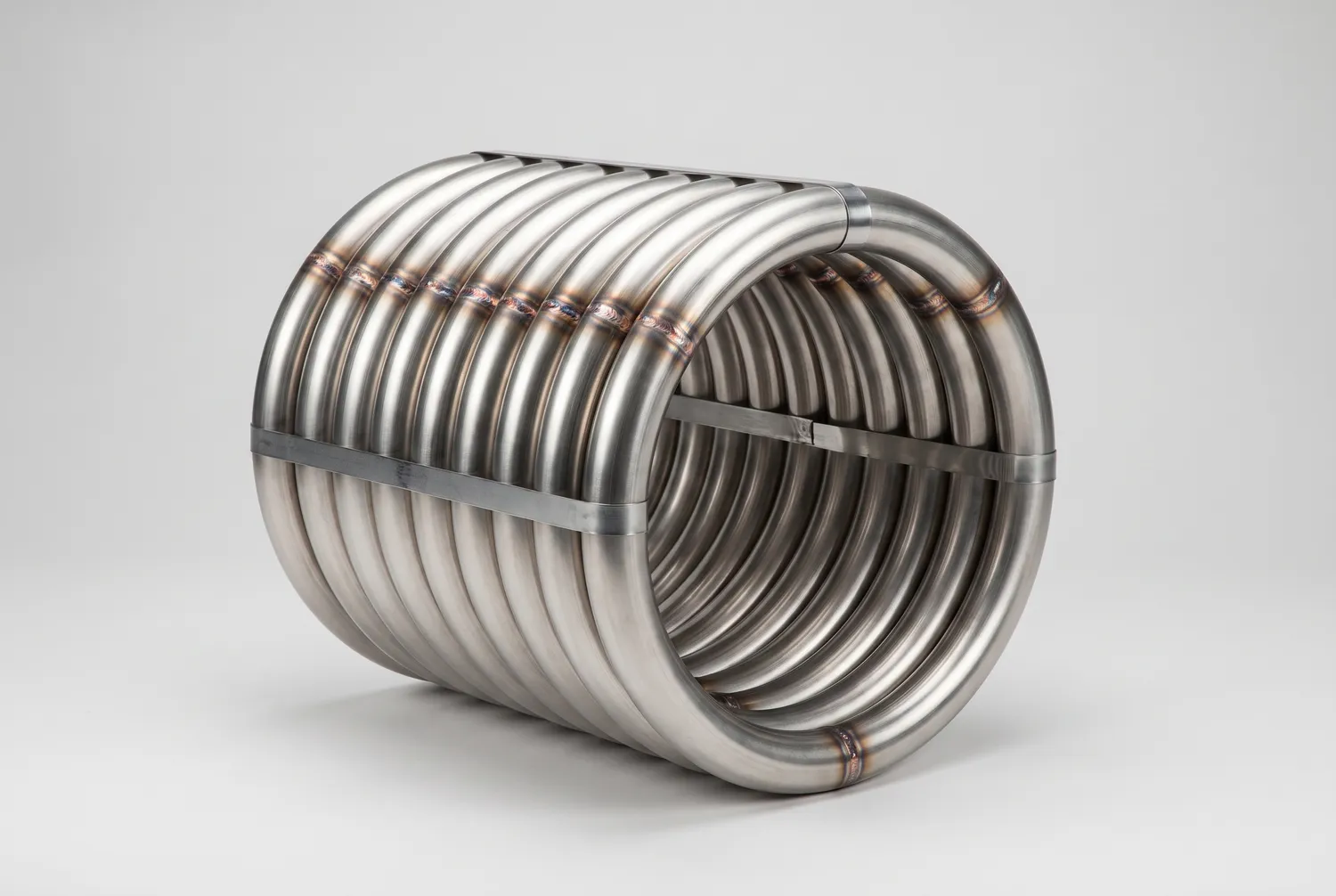

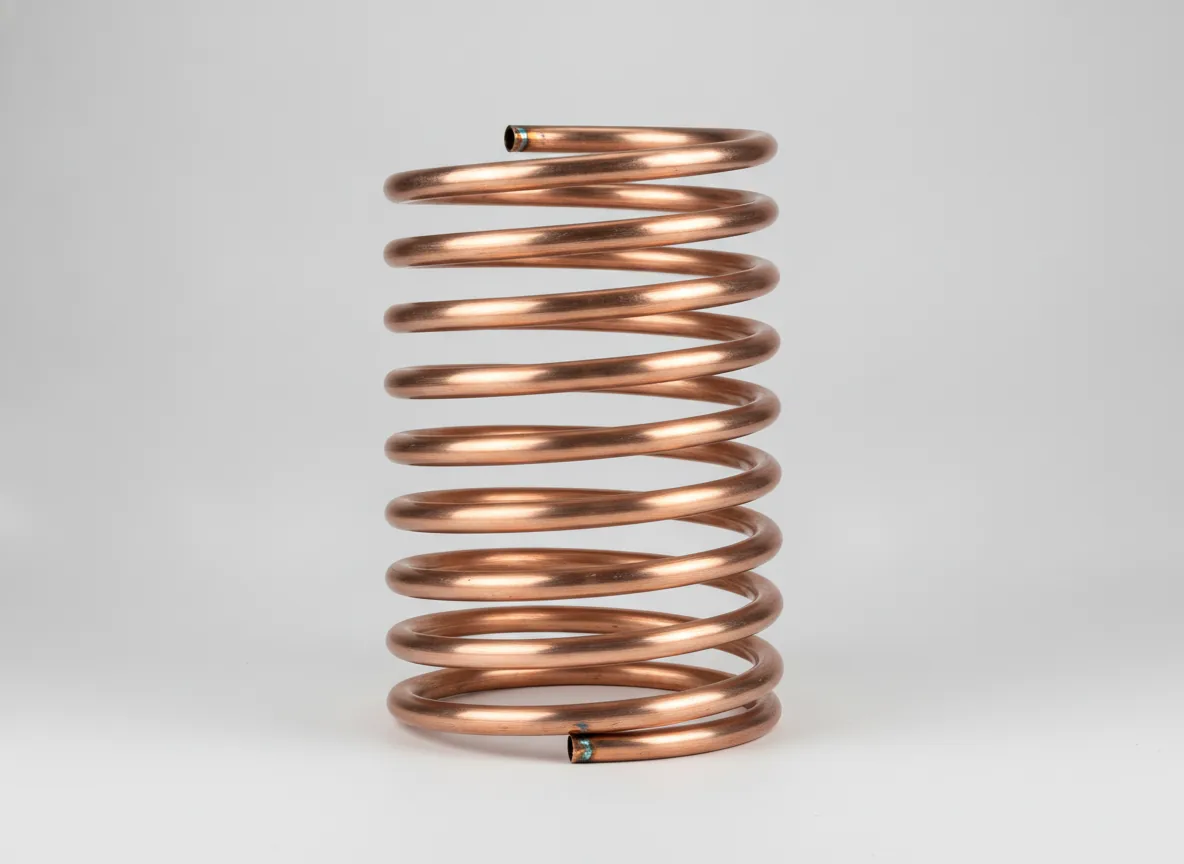

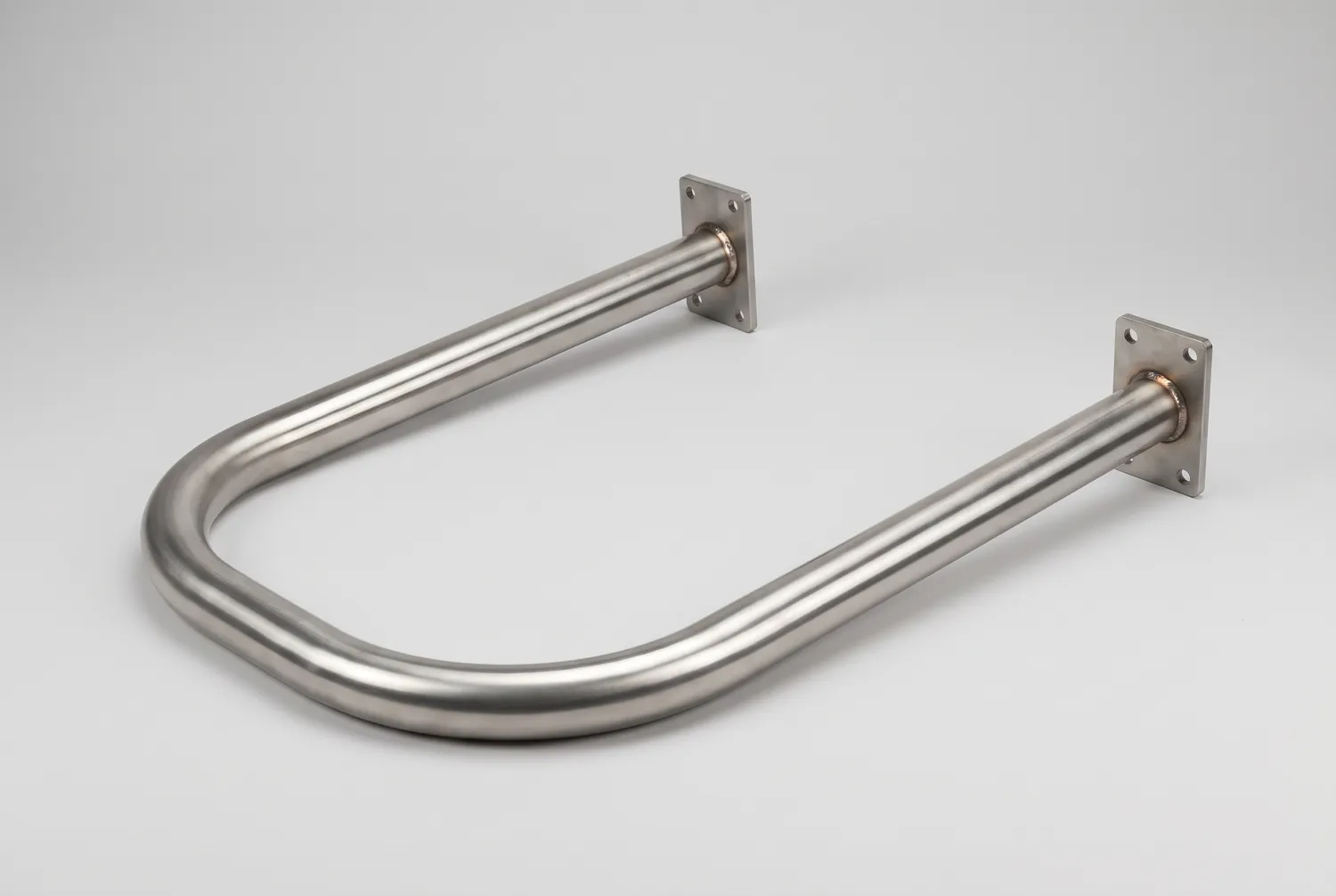

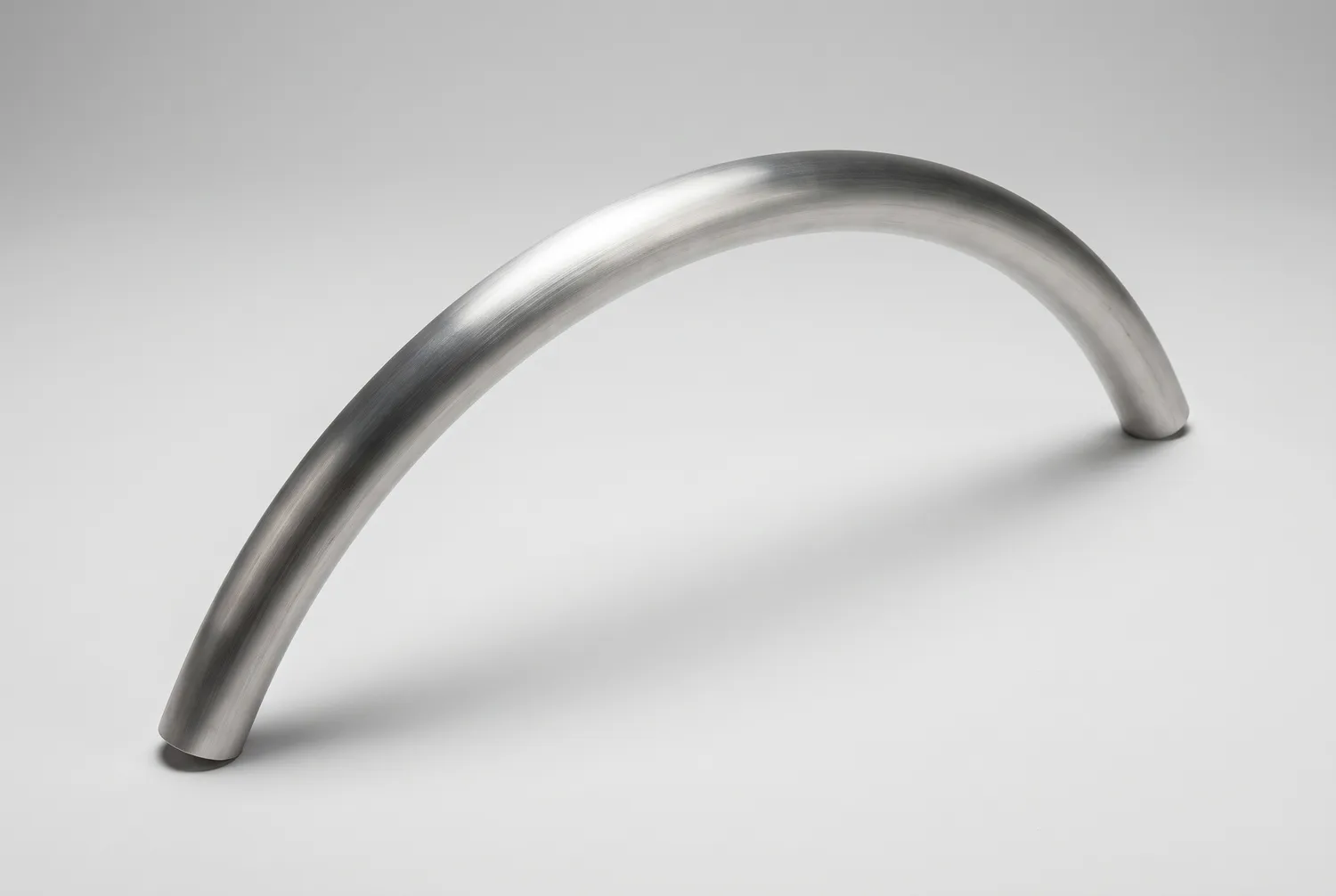

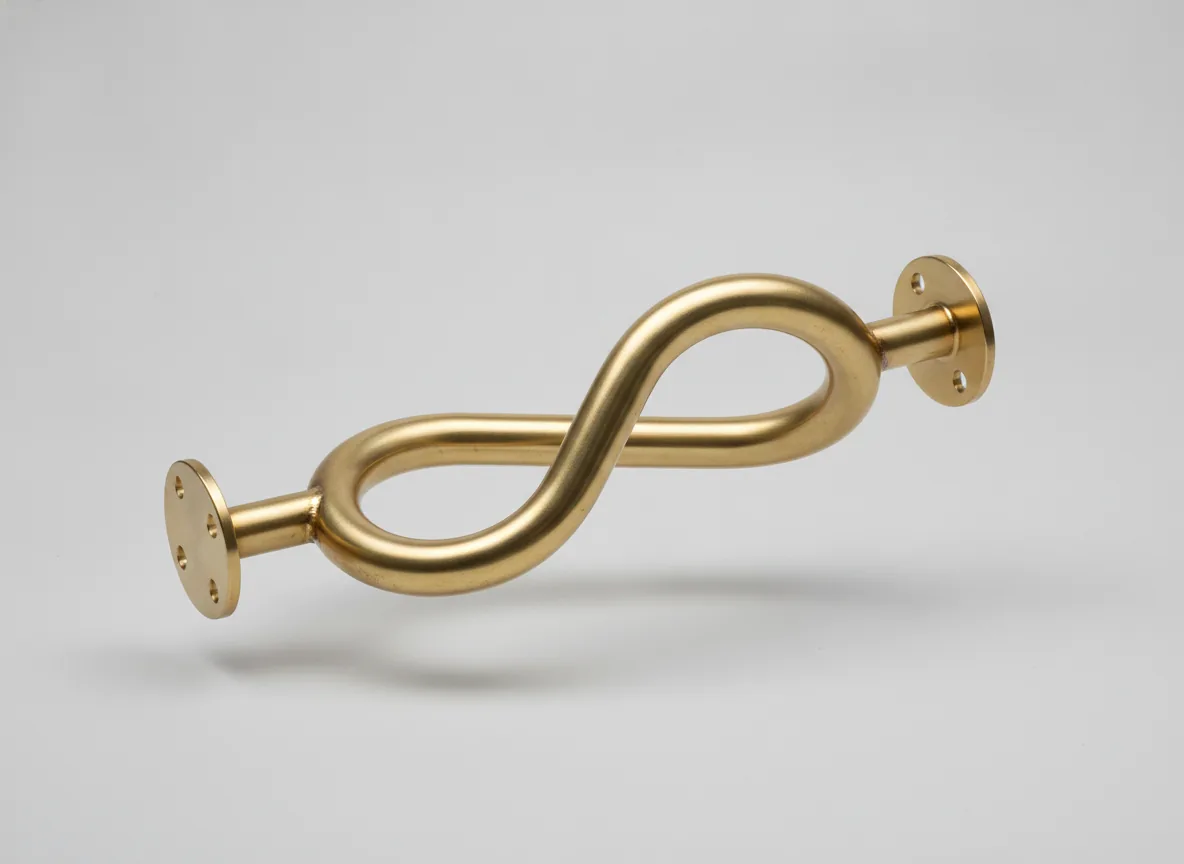

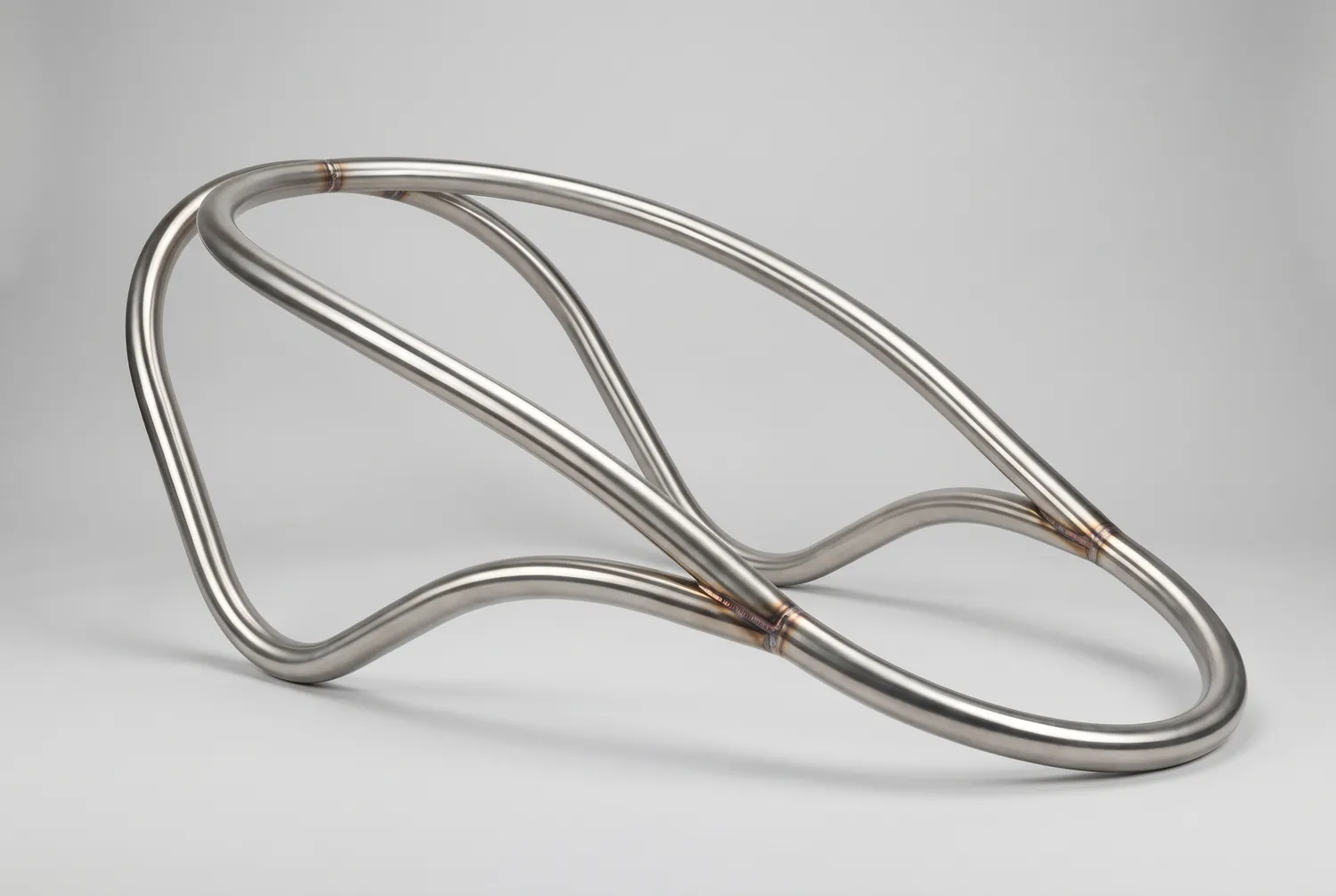

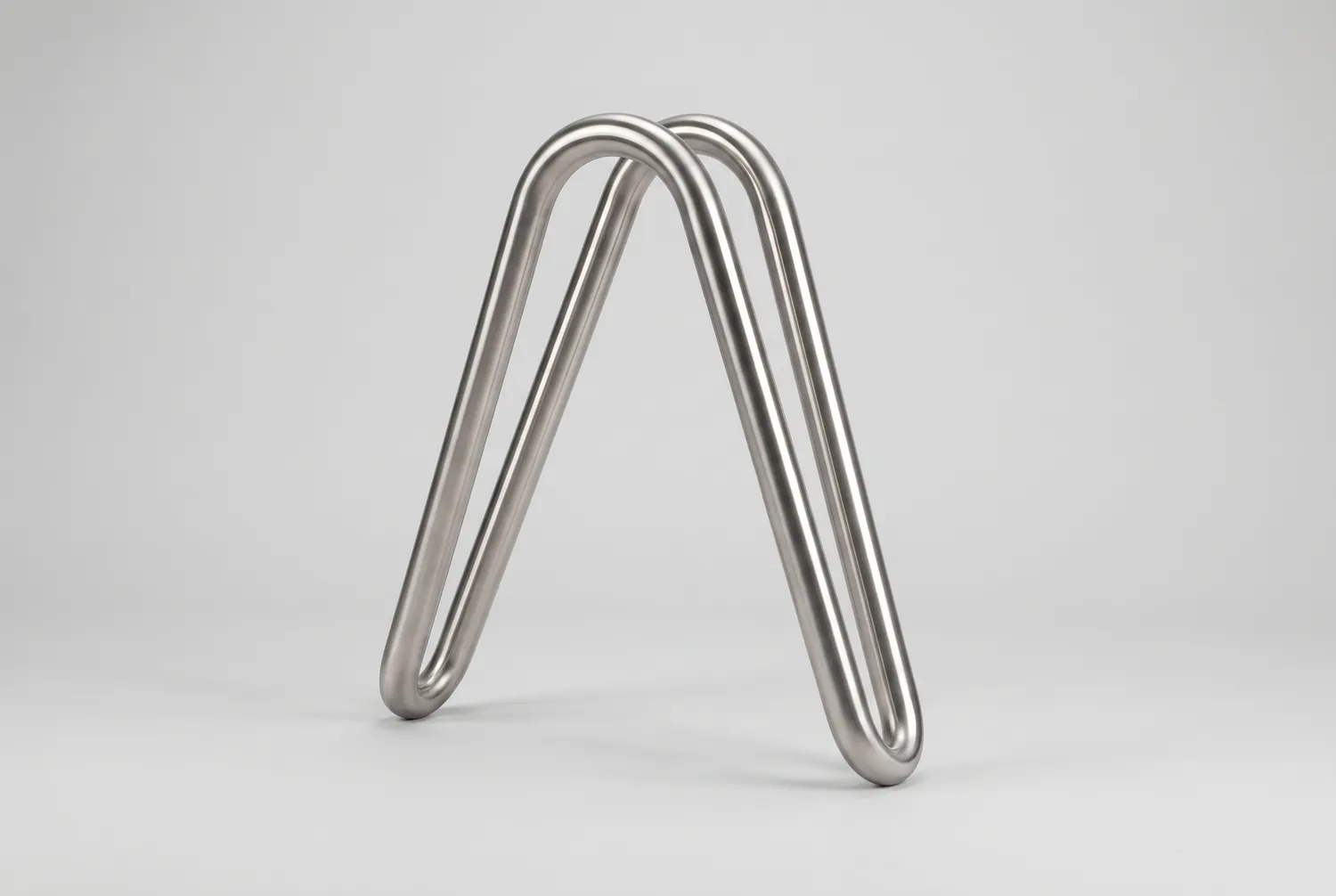

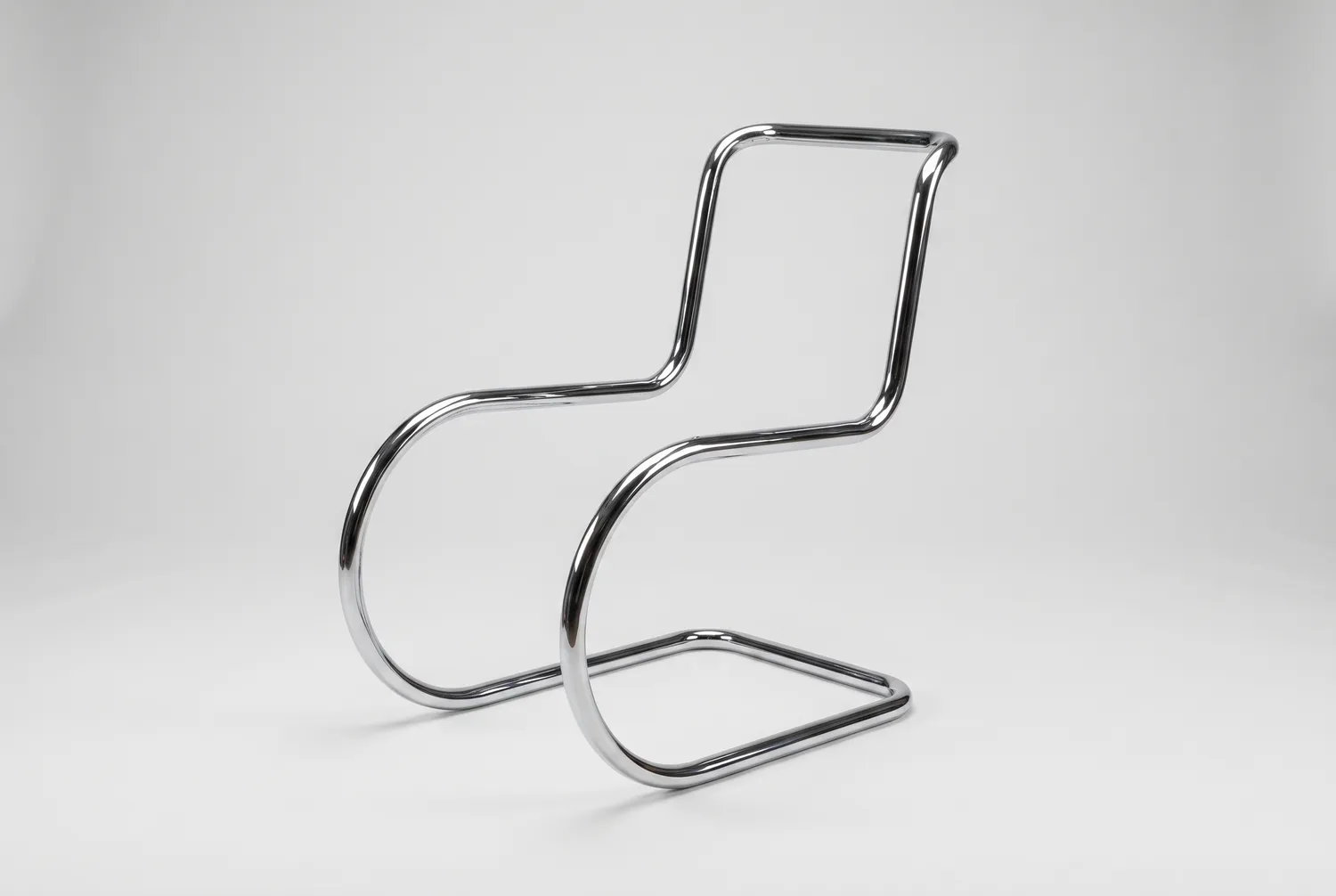

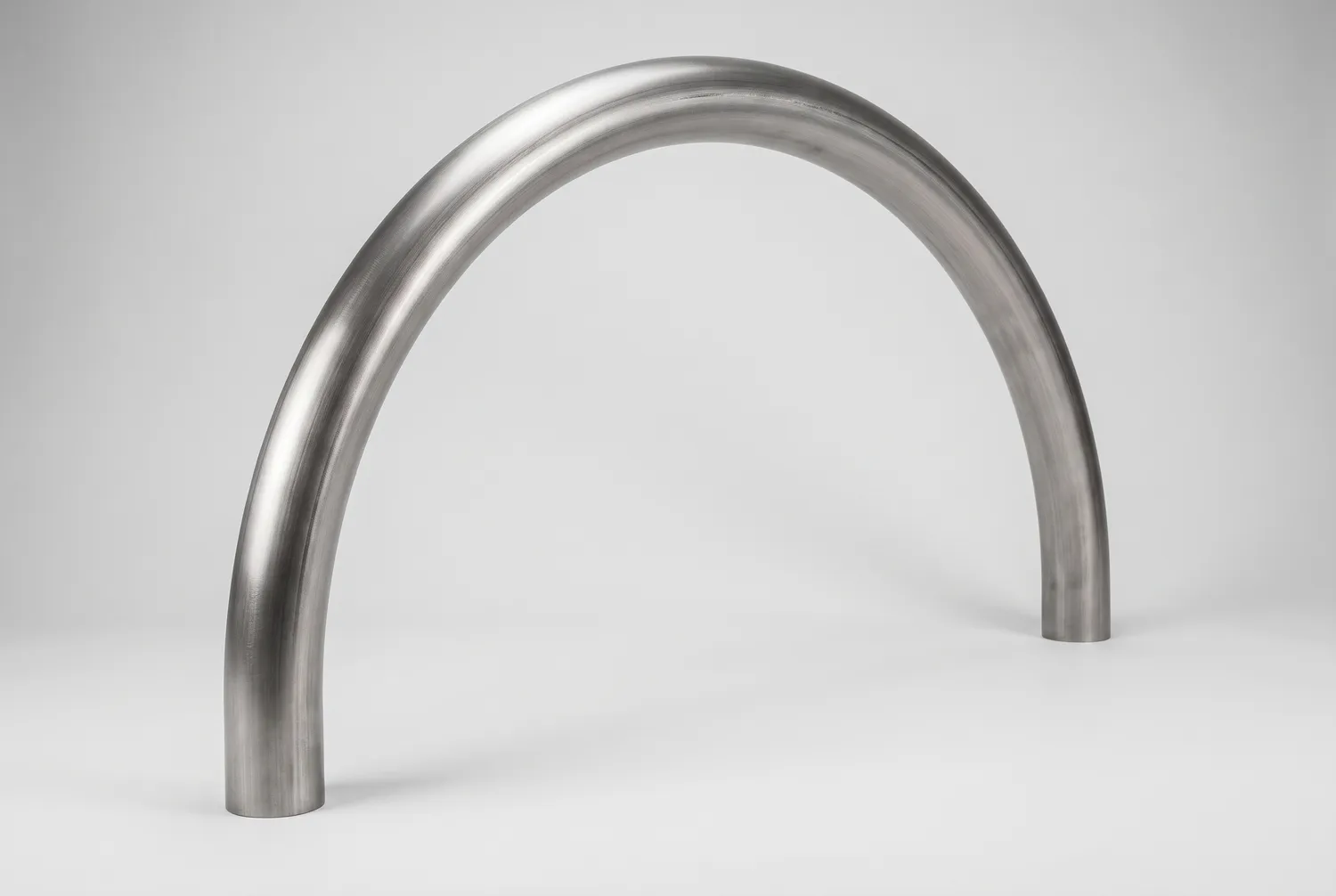

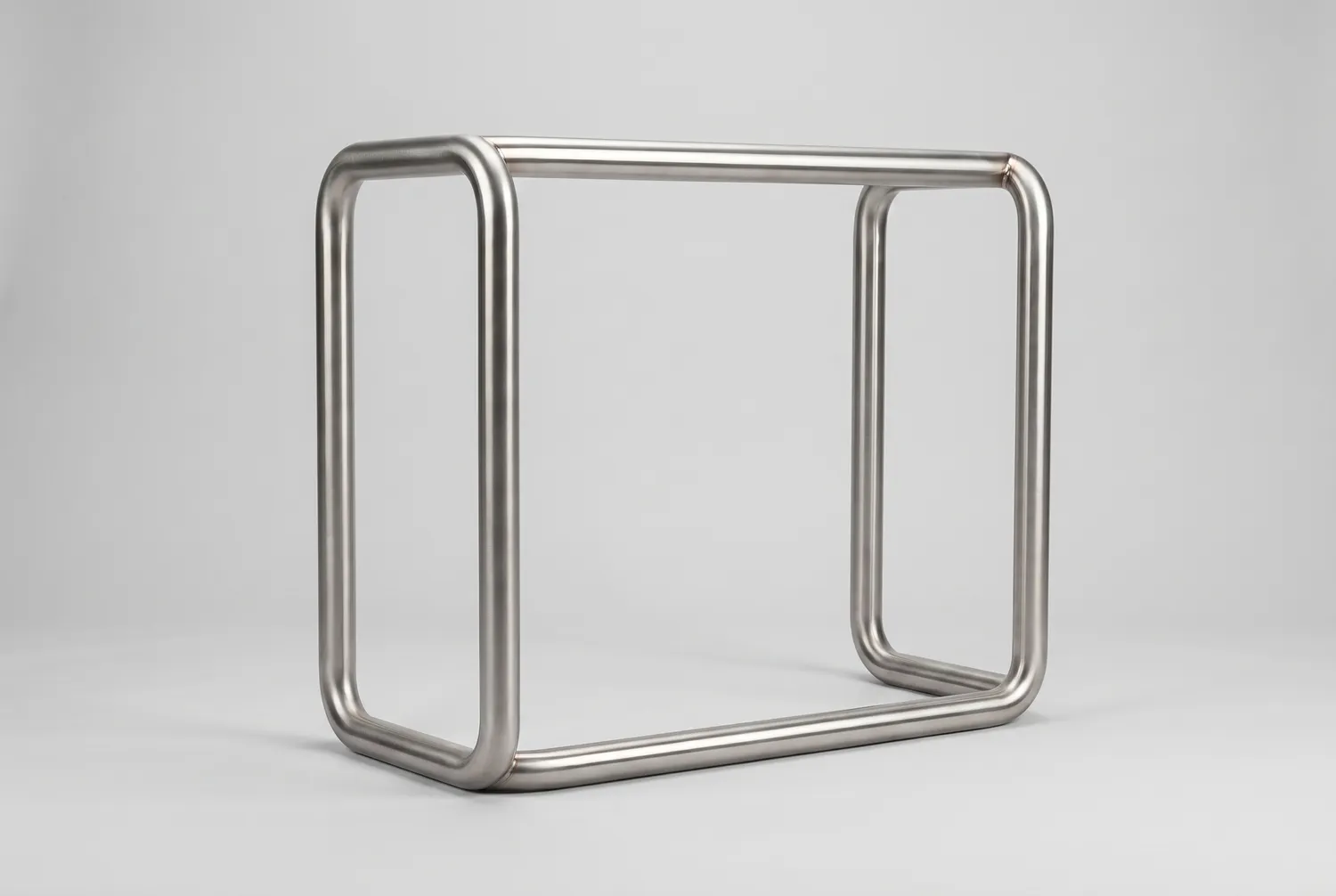

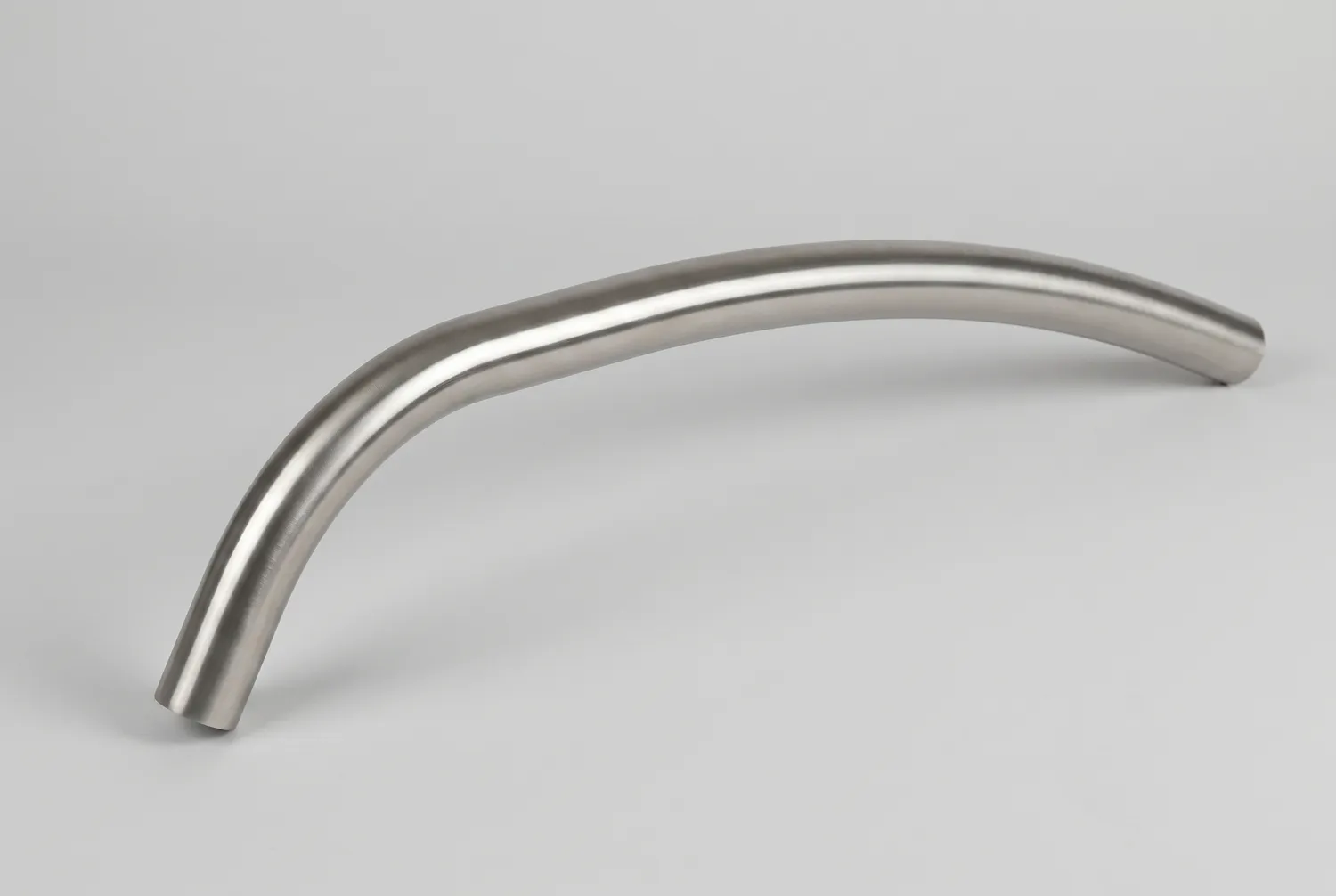

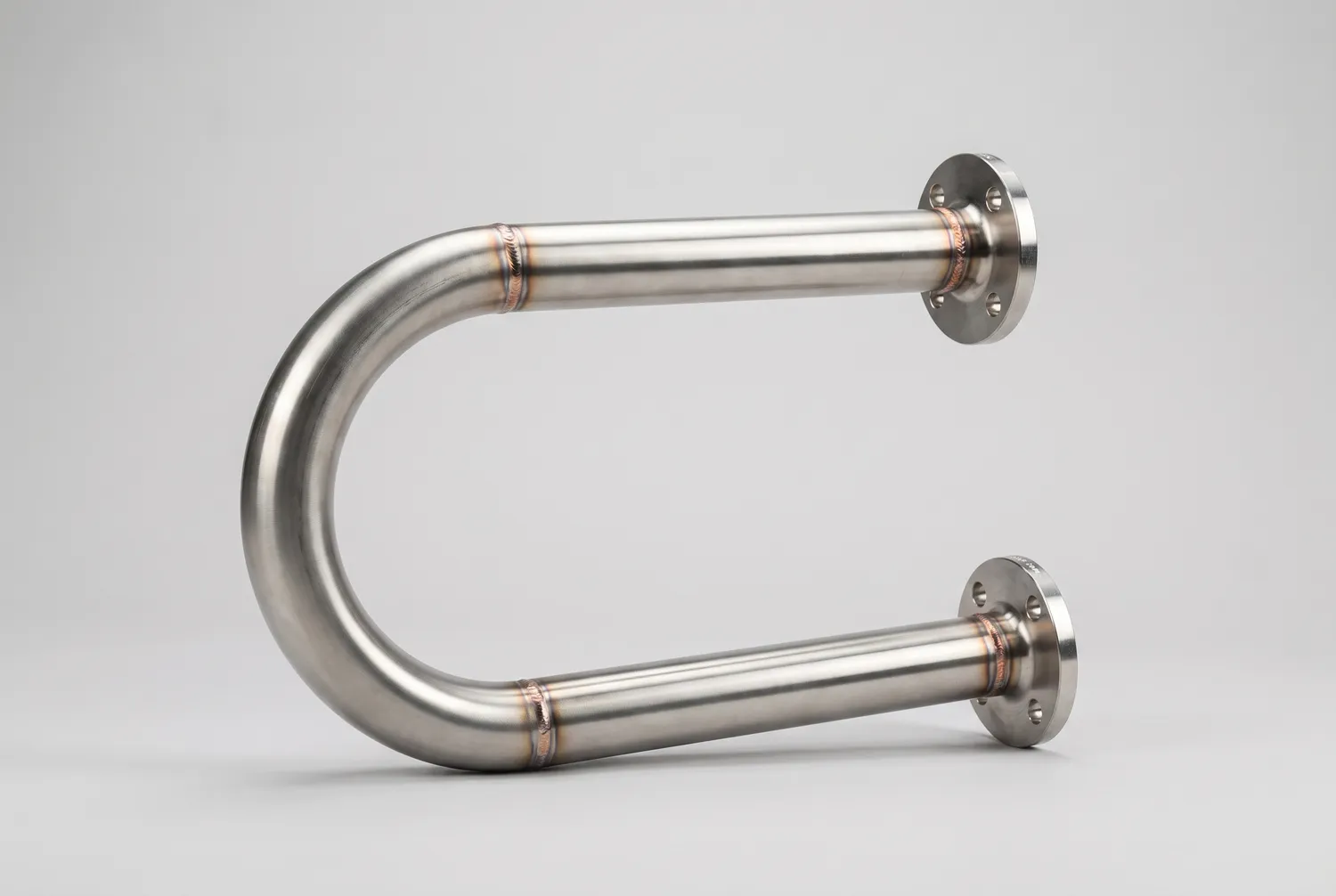

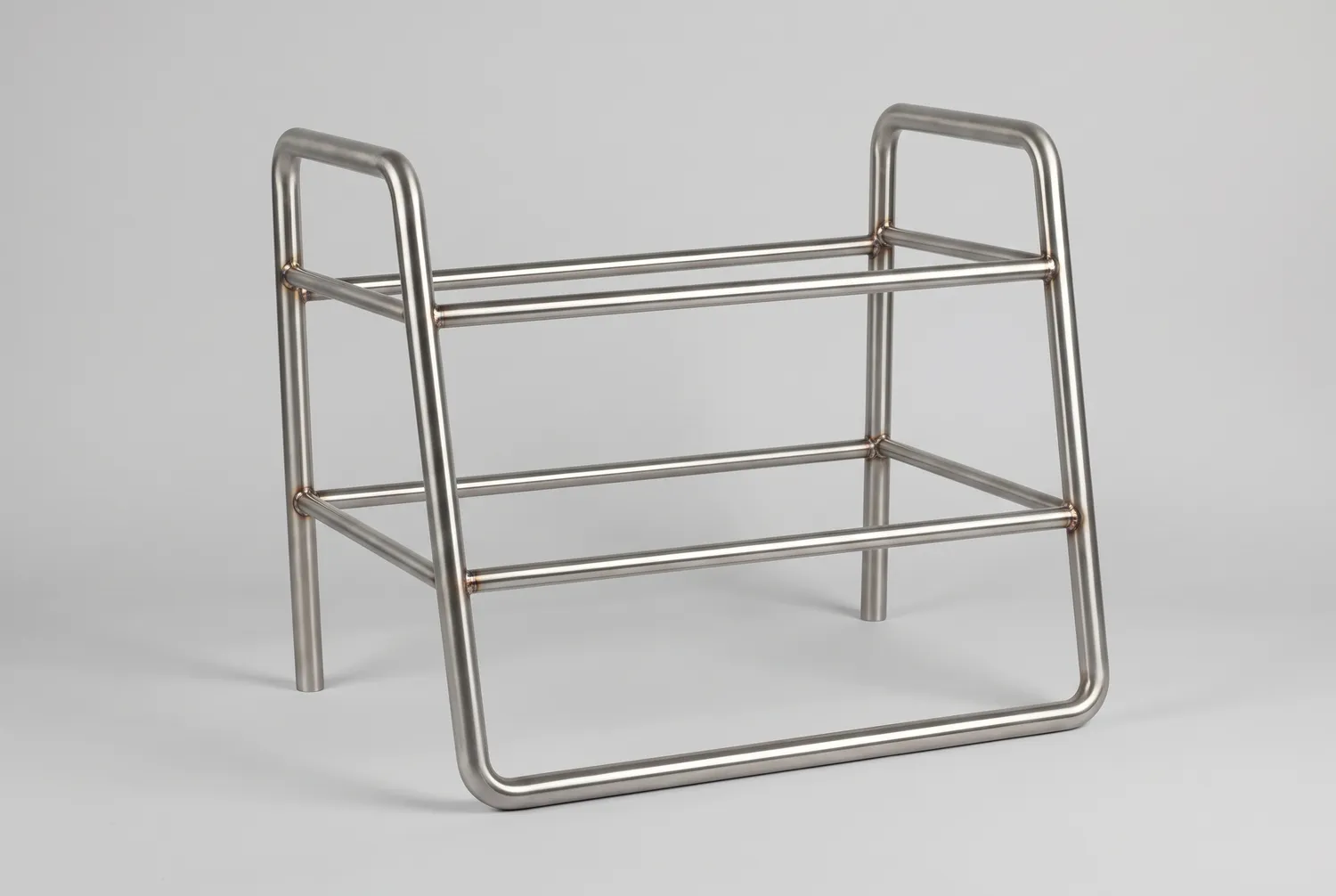

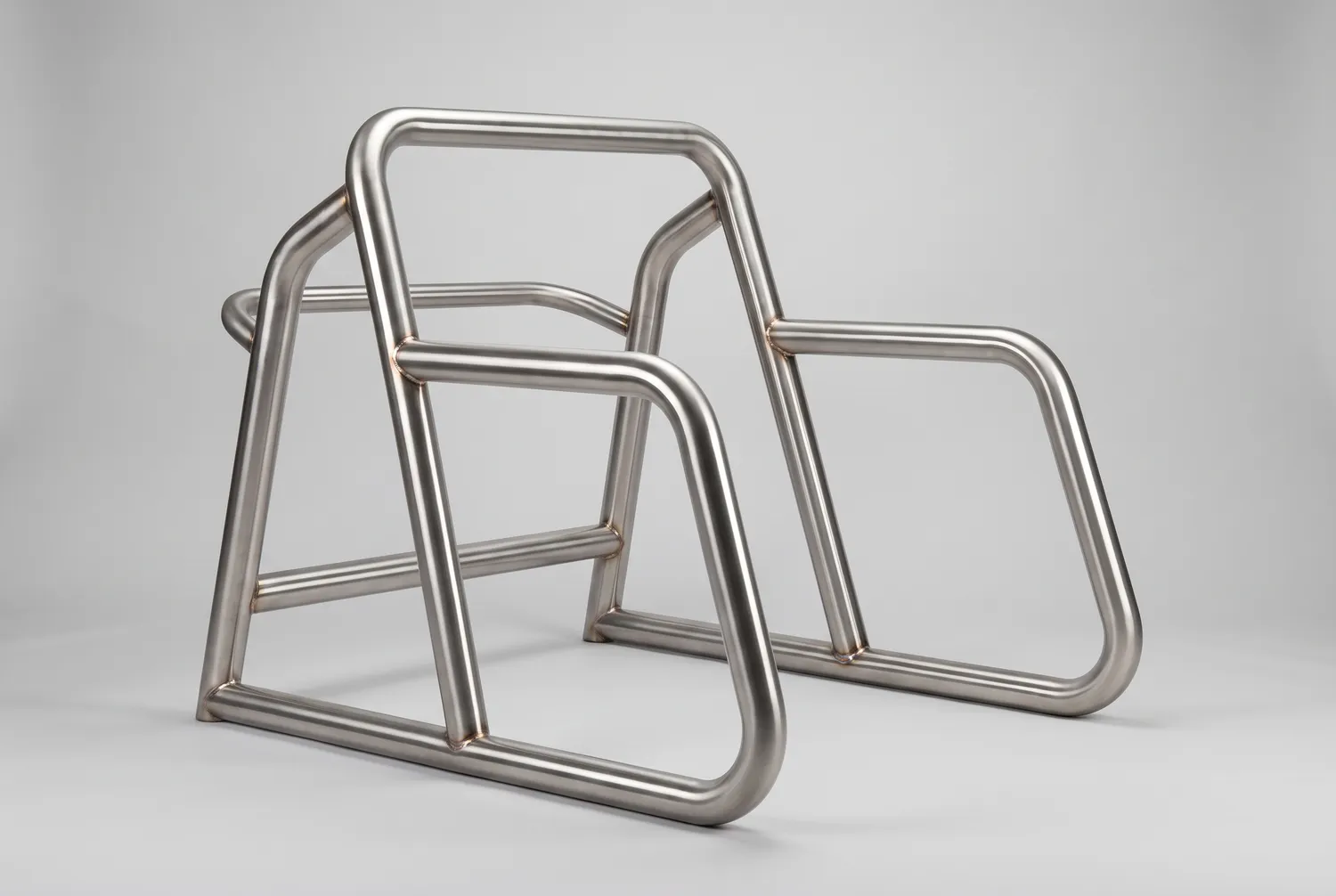

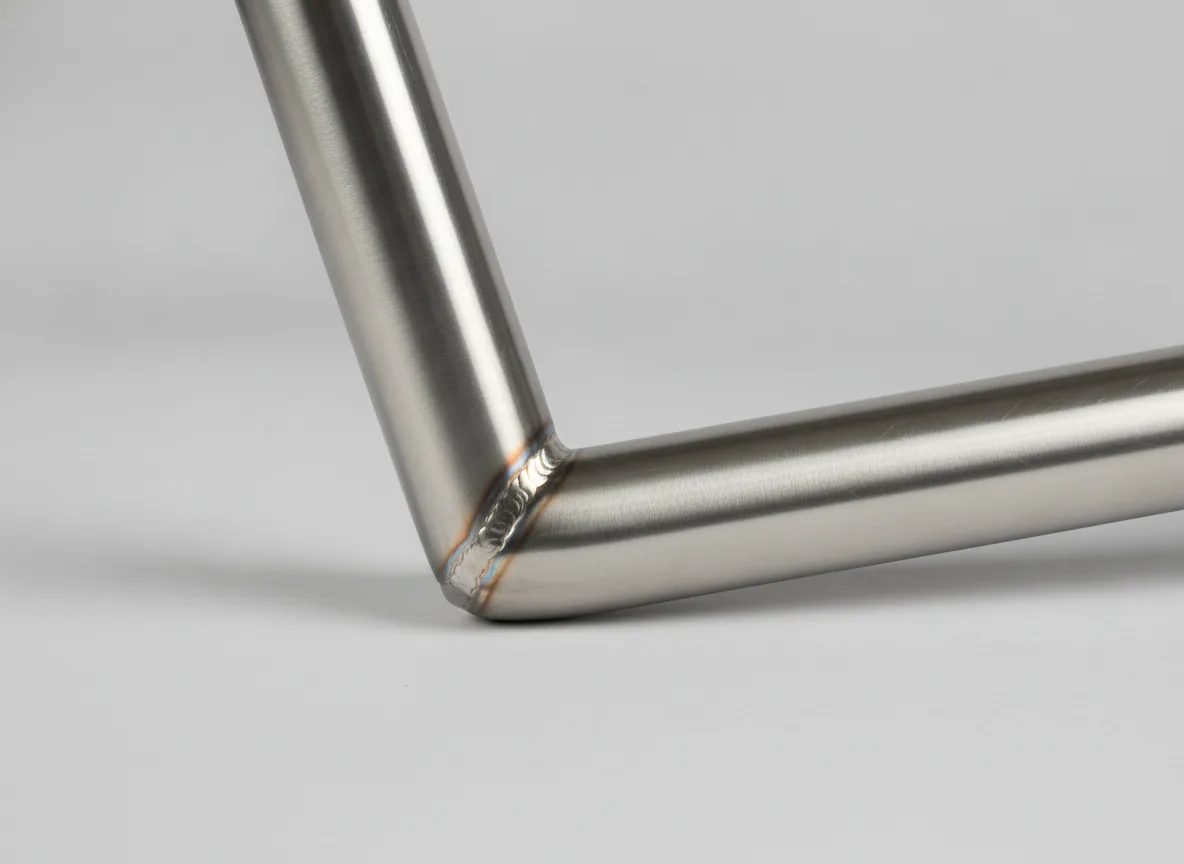

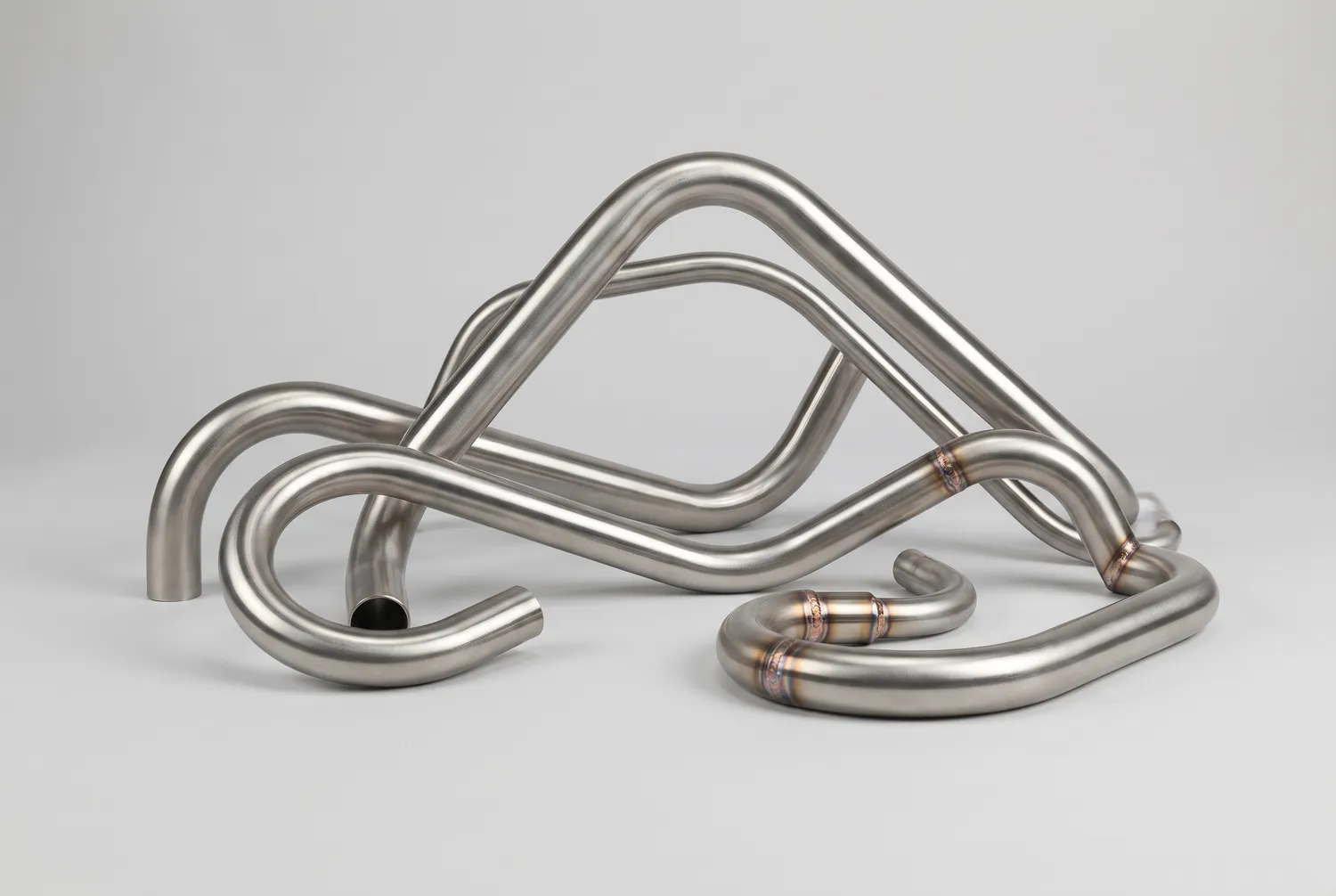

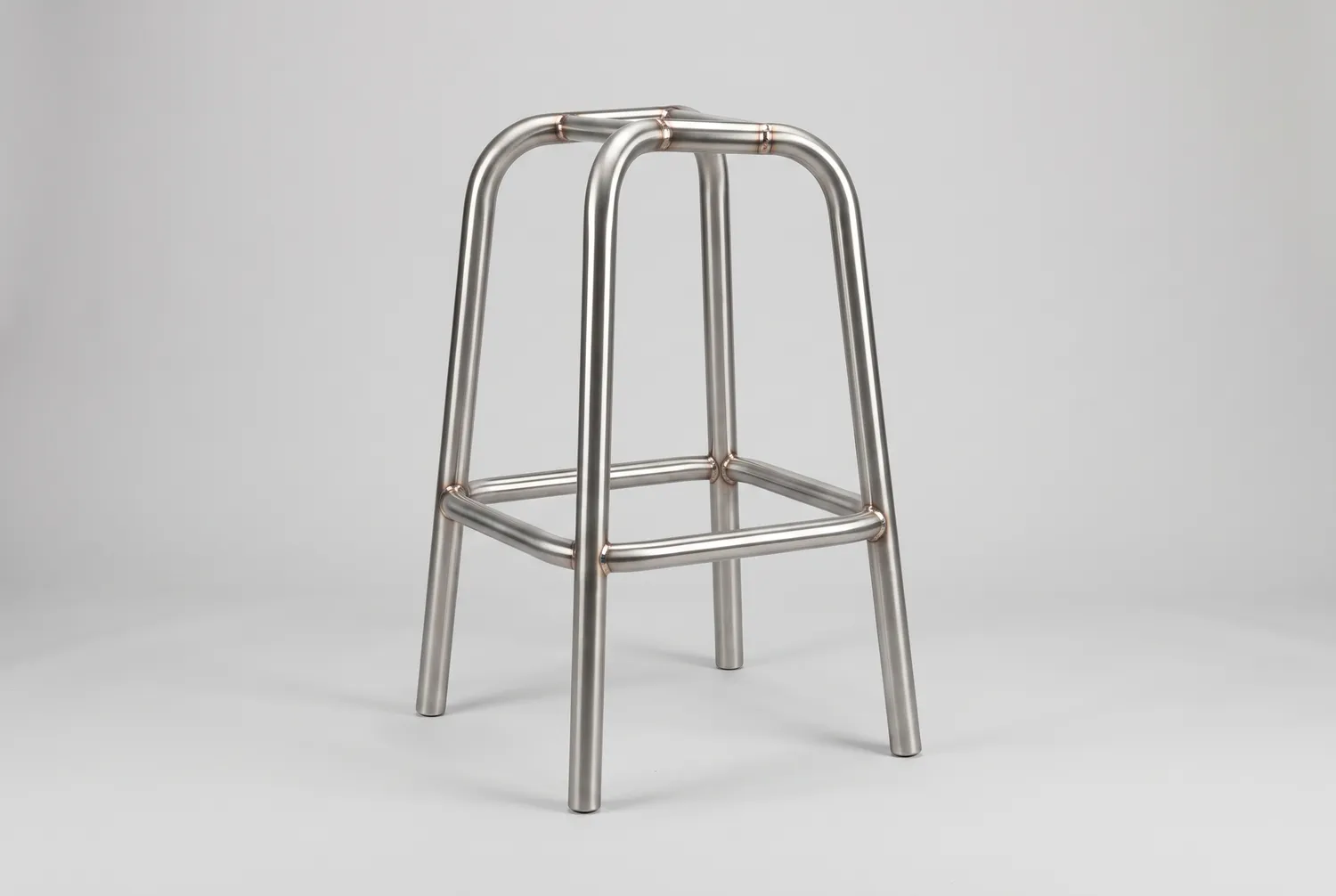

Ống uốn phục vụ lan can, ô tô, nội thất, công nghiệp, điều hòa, kiến trúc và trang trí. Lọc theo ngành, di chuột để xem tên chi tiết, bấm vào để xem ảnh lớn.

Tiết diện tròn đều sau uốn: có lõi đỡ nên bán kính gắt vẫn tròn đều, không móp hay gãy gập.

Mặt trong không nhăn: khuôn gạt giữ mặt trong đoạn uốn trơn phẳng trên ống thành mỏng.

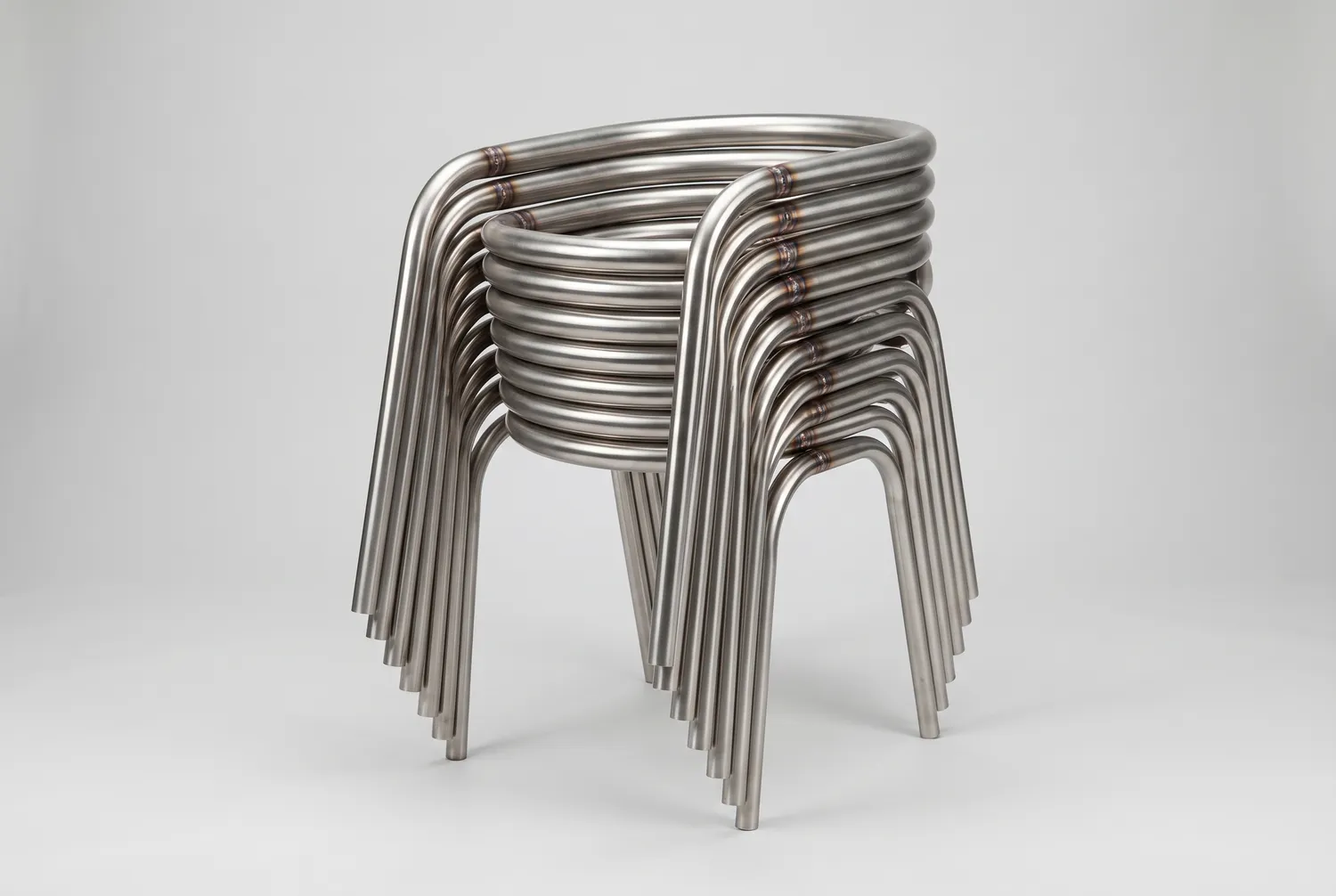

Chi tiết giống hệt nhau: góc và độ xoay lập trình sẵn giữ mọi lần uốn trên cùng mặt phẳng, chiếc nào cũng như chiếc nào.

Uốn đúng theo mô hình: gửi mô hình đường tâm (STEP/IGES) hoặc bảng uốn, xưởng cài máy trực tiếp từ đó.
